Châssis NI CompactDAQ USB : comment choisir entre cDAQ-9170, cDAQ-9173 et cDAQ-9177 ?

Concevoir un système d’acquisition de données ne consiste pas uniquement à choisir un module de mesure. Le choix du châssis conditionne la modularité du banc, le nombre de voies disponibles, la capacité d’évolution, la gestion du timing, les déclenchements, les compteurs et l’intégration logicielle. Les châssis NI CompactDAQ cDAQ-9170, cDAQ-9173 et cDAQ-9177 répondent à trois niveaux de besoin : une mesure ciblée, un banc polyvalent ou une architecture d’acquisition plus complète.

Ces trois châssis USB permettent d’exploiter les modules C Series pour construire une solution d’acquisition adaptée aux signaux à mesurer : tension, courant, température, vibration, entrées/sorties numériques, impulsions, fréquence, codeurs ou bus de communication selon les modules installés. Ils s’adressent aux laboratoires d’essais, services de validation, intégrateurs de bancs de test, équipes R&D et environnements industriels protégés.

L’intérêt de cette gamme est simple : partir d’une architecture compacte, évolutive et pilotable par logiciel, puis adapter le nombre d’emplacements au niveau de complexité du projet. Le cDAQ-9170 convient aux acquisitions ciblées, le cDAQ-9173 aux bancs mixtes compacts, et le cDAQ-9177 aux configurations multi-modules plus complètes.

En un coup d’œil

Pourquoi le choix du châssis est déterminant dans un système d’acquisition de données ?

Dans une architecture d’acquisition de données, les modules réalisent la mesure, mais le châssis structure l’ensemble du système. Il héberge les modules, assure l’interface avec le poste de pilotage, gère les flux de données, les horloges, les déclenchements, les compteurs et les interactions entre les différentes tâches d’acquisition ou de génération.

Les châssis NI cDAQ-9170, cDAQ-9173 et cDAQ-9177 sont conçus pour exploiter les modules C Series. Cette approche permet de créer un système sur mesure : un même châssis peut être configuré pour des mesures électriques, physiques, numériques ou temporelles, selon les modules sélectionnés.

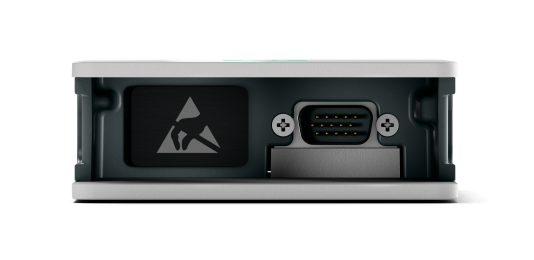

cDAQ-9170 : un châssis 1 emplacement pour les acquisitions ciblées

Le NI cDAQ-9170 est le modèle le plus compact de la gamme. Avec un seul emplacement, il répond aux applications qui nécessitent une fonction de mesure bien identifiée : acquisition d’un signal analogique, lecture d’un capteur, mesure de température, mesure de courant, entrée numérique ou fonction compteur selon le module C Series utilisé.

Ce format est particulièrement intéressant lorsque l’encombrement doit rester limité ou lorsqu’un banc de test doit être dédié à une grandeur physique spécifique. Il permet de bénéficier de l’écosystème CompactDAQ sans surdimensionner l’architecture matérielle.

cDAQ-9170

Châssis CompactDAQ 1 emplacement

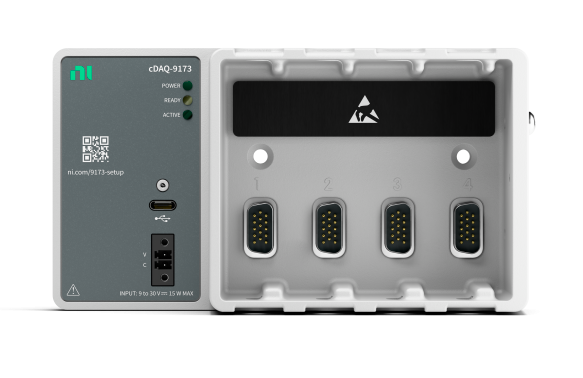

cDAQ-9173 : le bon compromis pour un banc de test compact

Le NI cDAQ-9173 propose quatre emplacements. Il constitue un choix équilibré pour les bancs de test nécessitant plusieurs types de signaux, tout en conservant une architecture compacte. Il permet par exemple d’associer un module d’entrée analogique, un module de température, un module numérique et un module de sortie selon les besoins du projet.

Ce modèle est adapté aux équipes qui veulent construire un système d’acquisition polyvalent, capable d’évoluer sans basculer immédiatement vers une configuration 8 emplacements. Il est particulièrement pertinent pour les essais de validation produit, les bancs de laboratoire, les mesures mixtes et les environnements où plusieurs grandeurs doivent être suivies simultanément.

cDAQ-9173

Châssis CompactDAQ 4 emplacements

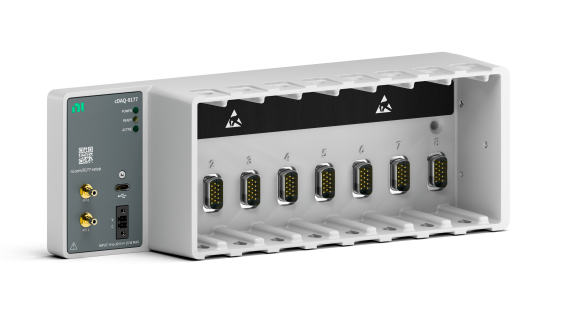

cDAQ-9177 : huit emplacements pour les architectures d’acquisition plus complètes

Le NI cDAQ-9177 est le modèle 8 emplacements de cette sélection. Il s’adresse aux projets qui nécessitent davantage de modules, de voies ou de types de mesures. Cette capacité permet de construire un système d’acquisition plus complet, capable de regrouper plusieurs familles de signaux dans une même plateforme.

Ce châssis est particulièrement pertinent pour les bancs multi-physiques, les essais électromécaniques, les systèmes de validation plus avancés ou les installations appelées à évoluer. Il permet de conserver une marge d’extension pour ajouter de nouveaux modules sans revoir toute l’architecture.

cDAQ-9177

Châssis CompactDAQ 8 emplacements

Comparatif des châssis NI CompactDAQ cDAQ-9170, cDAQ-9173 et cDAQ-9177

Des performances qui dépendent du bon couple châssis + module C Series

Les châssis cDAQ-9170, cDAQ-9173 et cDAQ-9177 fournissent l’infrastructure matérielle : interface USB, horloges, synchronisation, déclenchements, compteurs, gestion des flux et communication avec le logiciel. Les caractéristiques de mesure proprement dites dépendent ensuite des modules C Series installés.

Cette séparation est un avantage majeur. Elle permet de construire une architecture cohérente en sélectionnant uniquement les modules utiles au projet : entrée analogique rapide, mesure de température, acquisition de courant, sortie analogique, entrée numérique, sortie numérique, mesure de fréquence, codeur ou communication selon les besoins réels de l’application.

Acquisition analogique, génération, numérique et compteurs : une base commune pour les bancs de test

Les trois châssis prennent en charge les grandes fonctions attendues dans un système d’acquisition de données moderne. En entrée analogique, la fréquence d’échantillonnage et le nombre de voies sont déterminés par les modules C Series. En sortie analogique, les châssis permettent la génération de formes d’onde via les modules compatibles. Côté numérique, ils supportent les tâches d’entrée/sortie cadencées selon le type de module installé.

Les compteurs/timers 32 bits apportent une dimension importante pour les essais électromécaniques : comptage de fronts, mesure de fréquence, période, largeur d’impulsion, génération d’impulsions, trains d’impulsions, division de fréquence et mesure de position par codeur quadrature.

Quel châssis CompactDAQ choisir selon votre application ?

Applications typiques des châssis NI CompactDAQ USB

Grâce à leur architecture modulaire, les châssis cDAQ-9170, cDAQ-9173 et cDAQ-9177 peuvent être utilisés dans de nombreuses situations de test et de mesure. Leur intérêt est particulièrement fort lorsque l’application nécessite une combinaison de signaux, une configuration logicielle souple et une évolution possible du banc dans le temps.

Une intégration logicielle adaptée aux environnements de test NI

Les châssis CompactDAQ cDAQ-9170, cDAQ-9173 et cDAQ-9177 s’intègrent dans l’environnement logiciel NI autour du pilote NI-DAQmx. Cette intégration facilite la configuration des tâches d’acquisition, la gestion des voies, le pilotage des déclenchements, l’exploitation des compteurs et l’automatisation des séquences de test.

Selon les environnements utilisés, ces châssis peuvent s’inscrire dans des chaînes de développement et de test incluant notamment LabVIEW, FlexLogger, LabWindows/CVI, C/C++, .NET ou Python. Cette compatibilité permet d’adapter le niveau de développement au profil de l’utilisateur : configuration rapide, automatisation avancée ou intégration dans un logiciel existant.

Les bénéfices pour les équipes de test, mesure et validation

Points à vérifier avant de choisir son châssis CompactDAQ

Le bon choix ne dépend pas uniquement du nombre d’emplacements. Avant de sélectionner un châssis, il faut identifier les grandeurs physiques à mesurer, le nombre de voies, la fréquence d’acquisition attendue, les besoins de déclenchement, la présence éventuelle de signaux numériques rapides, les contraintes d’encombrement et les perspectives d’évolution du banc.

Conclusion : une gamme CompactDAQ pour dimensionner précisément son système d’acquisition

Les NI CompactDAQ cDAQ-9170, cDAQ-9173 et cDAQ-9177 offrent trois niveaux de modularité pour construire un système d’acquisition de données adapté aux besoins réels du banc. Le cDAQ-9170 répond aux mesures dédiées, le cDAQ-9173 constitue un excellent compromis pour les bancs polyvalents, tandis que le cDAQ-9177 s’adresse aux architectures multi-modules plus complètes.

Pour les équipes de test, mesure, validation et R&D, cette gamme permet de bâtir une plateforme cohérente autour des modules C Series et de l’environnement NI-DAQmx. Le choix du bon châssis dépendra du nombre de modules, des signaux à mesurer, des besoins de synchronisation et de la capacité d’évolution attendue.
