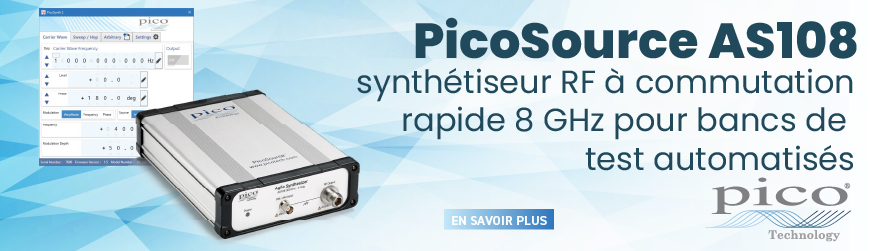

Le PicoSource AS108 est un synthétiseur RF à commutation rapide conçu pour générer des signaux de test de 300 kHz à 8,192 GHz. Compact, rapide et piloté par USB, il s’adresse aux laboratoires, aux équipes de validation RF, aux intégrateurs de bancs de test et aux applications terrain nécessitant une source RF programmable et facilement transportable.
En un coup d’œil
Jusqu’à 8,192 GHz
Une couverture RF de 300 kHz à 8,192 GHz pour les essais radiofréquences et hyperfréquences.
Commutation rapide
Temps d’établissement en fréquence de 55 µs maximum à ±10 ppm.
Niveau programmable
Puissance de sortie réglable de −15 dBm à +15 dBm avec résolution de 0,1 dBm.
Sweep, hop et listes
Création de séquences RF en fréquence, niveau ou phase, avec import de listes CSV.
Modulations intégrées
Prise en charge des modulations FM, PM et AM, avec source interne ou entrée externe.
Pilotage logiciel
Commande USB via PicoSynth 2 et API avec exemples pour LabVIEW, C, C#, Python et MATLAB.
Dans un banc de test RF, la rapidité de changement d’état est un facteur déterminant. Le PicoSource AS108 offre un temps d’établissement en fréquence de 55 µs maximum à ±10 ppm et un temps d’établissement en amplitude de 25 µs à ±1 dB, ou 200 µs à ±0,1 dB. Cette agilité permet de réduire les temps de cycle lors des campagnes de mesure automatisées.
Sa plage de puissance de sortie de −15 dBm à +15 dBm, associée à une résolution de 0,1 dBm, facilite les essais de niveau, les caractérisations de gain, les mesures de pertes et les validations de seuils de réception.
Le PicoSource AS108 permet de générer des séquences en mode sweep, hop ou liste arbitraire. Les paramètres pilotables incluent la fréquence, le niveau, la phase, ainsi que les combinaisons fréquence/niveau ou phase/niveau.
Les listes arbitraires peuvent être importées au format CSV afin de reproduire une séquence de test définie. Cette fonction est utile pour les essais de réponse en fréquence, la simulation de sauts de fréquence, les profils de niveau ou les scénarios de qualification RF.
| Fonction | Intérêt en application |
|---|---|
| Sweep | Balayage de fréquence, de niveau ou de phase pour analyser la réponse d’un système RF. |
| Hop | Alternance rapide entre deux états pour simuler des changements de canal ou de fréquence. |
| Liste CSV | Lecture d’une séquence personnalisée de points fréquence/niveau ou phase/niveau. |
L’AS108 prend en charge les modulations FM, PM et AM, avec une source sinusoïdale interne de 10 Hz à 5 kHz ou une entrée de modulation externe couplée en courant continu jusqu’à 10 kHz.
Pour l’intégration dans un système de mesure, il dispose d’une sortie de référence interne 10 MHz, d’une entrée de référence externe, d’une entrée de déclenchement et d’une sortie de déclenchement. Ces interfaces permettent de synchroniser les changements d’état avec d’autres instruments ou avec une séquence automatisée.
Le PicoSource AS108 est piloté via USB avec le logiciel PicoSynth 2. L’interface permet de configurer la porteuse, les modulations, les balayages, les sauts de fréquence et les listes arbitraires. Pour les applications automatisées, l’appareil est fourni avec une DLL et une API, avec des exemples pour LabVIEW, C, C#, Python et MATLAB.
Avec ses dimensions de 173 mm x 232 mm x 56 mm, son poids de 1,78 kg et son alimentation de 12 à 15 V en courant continu, le PicoSource AS108 s’intègre facilement sur un banc, dans une baie ou dans une configuration transportable.
Il peut également mémoriser une configuration de démarrage afin de revenir dans un état connu à la mise sous tension, un atout pour les installations automatisées ou sans opérateur.
Le PicoSource AS108 combine large couverture RF, rapidité, modulation, synchronisation et pilotage logiciel dans un format compact. Il constitue une solution adaptée aux utilisateurs qui souhaitent accélérer leurs essais RF tout en conservant une grande souplesse de configuration.
Besoin d’une source RF commutation rapide jusqu’à 8 GHz ?
Contactez ES France pour étudier l’intégration du PicoSource AS108 dans votre laboratoire, votre banc de test ou votre application de mesure automatisée.
