Contacteurs DC haute tension : sécuriser les batteries des voitures, motos et camions électriques
Analyse des transferts gazeux dans les membranes de piles à combustible
Mesure de résistivité : contrôler films conducteurs, matériaux antistatiques et poudres
Les contacteurs DC haute tension assurent la précharge du bus DC, l’isolation du pack batterie et la coupure des circuits haute tension dans les véhicules électriques.
L’électrification des véhicules ne concerne plus uniquement l’automobile particulière. Motos électriques, voitures, camions, utilitaires spécialisés, véhicules municipaux, engins portuaires ou plateformes industrielles mobiles utilisent désormais des architectures batterie de plus en plus puissantes, souvent en 400 V, 800 V, voire au-delà.
Dans ces systèmes, le contacteur DC haute tension joue un rôle critique. Il ne se limite pas à ouvrir ou fermer un circuit de puissance : il participe à la sécurité électrique, à la séquence de mise sous tension, à la précharge du bus DC, à l’isolation du pack batterie et à la coupure en cas de défaut.
Le choix d’un contacteur haute tension doit donc être réalisé en fonction de l’architecture complète du véhicule : tension maximale du pack, courant continu, capacité de coupure, endurance électrique, contraintes thermiques, vibrations, environnement d’intégration, commande de bobine et coordination avec le BMS.
En un coup d’œil
Sécurité haute tension
Le contacteur isole le pack batterie du bus de puissance lors des phases d’arrêt, de défaut ou de maintenance.
Précharge du bus DC
La précharge limite les courants d’appel liés aux capacités d’entrée des variateurs et contrôleurs moteur.
Applications mobilité
Les besoins couvrent les motos électriques, les voitures électriques, les camions et les véhicules spéciaux.
Contraintes sévères
Température, vibration, choc, cycles répétés et courant élevé influencent directement le choix du contacteur.
Architecture système
Le contacteur doit être coordonné avec le BMS, les fusibles, les protections et les sous-systèmes haute tension.
Critères de sélection
Tension, courant, capacité de coupure, endurance électrique et type d’étanchéité doivent être évalués ensemble.
Dans un circuit en courant continu haute tension, l’ouverture d’un contact sous charge est plus exigeante que dans de nombreuses applications en courant alternatif. Le courant continu ne présente pas de passage naturel par zéro, ce qui rend l’extinction de l’arc électrique plus complexe lors de la séparation des contacts.
Cette contrainte explique pourquoi les architectures batterie des véhicules électriques s’appuient sur des contacteurs spécifiquement conçus pour la commutation DC haute tension. Leur rôle est d’assurer une connexion fiable en fonctionnement normal, mais aussi une coupure contrôlée en cas d’arrêt, de défaut, d’anomalie d’isolement ou d’intervention de sécurité.
Dans une architecture typique, les contacteurs principaux sont intégrés dans une unité de déconnexion batterie ou une boîte de jonction haute tension. Ils sont pilotés par le système de gestion batterie, souvent en coordination avec l’unité de contrôle véhicule.
Un contacteur DC haute tension regroupe plusieurs sous-ensembles essentiels : contacts principaux, bobine de commande, ressorts de rappel, aimants permanents, éléments d’isolation et chambre de coupure. Cette architecture permet de piloter l’ouverture et la fermeture du circuit tout en maîtrisant les contraintes liées à l’arc électrique en courant continu.
La structure interne du contacteur conditionne directement sa capacité à commuter des tensions élevées, à supporter des courants importants et à conserver un comportement fiable dans le temps. C’est particulièrement important dans les véhicules électriques, où les séquences de précharge, de traction, de charge et de coupure doivent rester maîtrisées.
La première fonction d’un contacteur DC haute tension est d’isoler le pack batterie du reste du véhicule. Dans de nombreuses architectures, deux contacteurs principaux sont utilisés : l’un sur le pôle positif, l’autre sur le pôle négatif. Cette configuration permet de déconnecter le bus haute tension lors de l’arrêt du véhicule, d’une opération de maintenance ou d’un défaut détecté.
Pour cette fonction, le dimensionnement ne peut pas se limiter au courant nominal. Il faut aussi tenir compte de la tension maximale du pack, du courant continu réel, des pics de courant possibles, de la température dans le boîtier d’intégration, de la tenue aux courts-circuits et de la durée de vie électrique attendue.
Point technique
Un contacteur correctement dimensionné doit supporter le courant continu de service, mais aussi être adapté aux conditions de coupure. La capacité de coupure et l’endurance électrique sont donc aussi importantes que la valeur de courant permanent.
Avant la fermeture du contacteur principal, le bus DC du variateur ou du contrôleur moteur peut présenter une forte capacité d’entrée. Si cette capacité est connectée directement au pack batterie, le courant d’appel peut être très élevé. Ce phénomène peut provoquer une contrainte importante sur les contacts, sur les condensateurs et sur les protections amont.
La fonction de précharge consiste à charger progressivement les capacités du bus DC à travers une résistance de limitation, avant la fermeture complète du contacteur principal. Le contacteur de précharge travaille généralement avec un courant inférieur à celui du circuit principal, mais sa fiabilité reste essentielle : un défaut de précharge peut empêcher la mise en route du véhicule ou accélérer l’usure des composants.
Dans une séquence de démarrage maîtrisée, le BMS ferme d’abord le circuit de précharge, vérifie la montée progressive de tension sur le bus DC, puis autorise la fermeture du contacteur principal lorsque l’écart de potentiel est suffisamment réduit.
Les contacteurs DC haute tension interviennent dans des architectures très différentes selon le type de véhicule. Une voiture électrique, une moto électrique et un camion électrique ne présentent pas les mêmes contraintes d’intégration, de courant, de tension, de masse, de cycles de fonctionnement ou d’environnement mécanique.
Dans une voiture électrique, le contacteur doit contribuer à la sécurité du pack batterie, à la mise sous tension du groupe motopropulseur et à la gestion des phases de charge. Dans une moto électrique, l’encombrement et la masse deviennent des critères particulièrement sensibles. Dans un camion ou un véhicule spécial, les niveaux de courant, les durées de fonctionnement et les contraintes d’environnement deviennent souvent plus sévères.
| Application | Contraintes principales | Conséquence sur le choix du contacteur |
|---|---|---|
| Moto électrique | Compacité, masse, vibrations, sécurité conducteur, intégration proche du groupe motopropulseur. | Priorité à l’encombrement, à la tenue mécanique, à la fiabilité de coupure et à la compatibilité avec le BMS. |
| Voiture électrique | Sécurité batterie, gestion de charge, traction, précharge, intégration dans une architecture véhicule complète. | Évaluer tension pack, courant de service, endurance électrique, retour d’état et coordination avec les protections. |
| Camion électrique | Courants élevés, cycles répétés, puissance importante, fonctionnement prolongé, environnement sévère. | Priorité à la capacité de courant, à l’endurance électrique, à la robustesse thermique et à la capacité de coupure. |
Les véhicules spéciaux électriques imposent des contraintes particulièrement élevées aux contacteurs DC haute tension. Les plateformes concernées peuvent inclure des camions électriques, véhicules municipaux, véhicules de collecte, tracteurs portuaires, véhicules de service aéroportuaire, engins utilitaires ou plateformes industrielles mobiles.
Ces véhicules peuvent fonctionner sur de longues plages horaires, avec des cycles de mise sous tension répétés, des appels de courant importants, des vibrations continues et des conditions thermiques variables. Les architectures 800 V et supérieures sont également utilisées pour réduire les pertes, limiter les sections de câble et accompagner des niveaux de puissance plus élevés.
Dans ce contexte, les contacteurs peuvent être utilisés pour l’isolation principale du pack batterie, mais aussi pour des sous-systèmes haute tension : compresseurs de climatisation, convertisseurs DC-DC, circuits de charge, prises de force électriques, équipements de levage ou fonctions hydrauliques électrifiées.
| Fonction | Rôle dans le véhicule | Critères à surveiller |
|---|---|---|
| Isolation batterie principale | Connexion ou déconnexion du pack batterie vers le bus haute tension. | Tension maximale, courant continu, capacité de coupure, échauffement. |
| Précharge | Charge progressive des capacités du bus DC avant fermeture principale. | Fiabilité de commutation, coordination avec résistance de précharge, séquence BMS. |
| Sous-systèmes haute tension | Commande de fonctions auxiliaires : DC-DC, climatisation, charge, équipements électriques. | Courant local, tension de service, fréquence de commutation, intégration mécanique. |
| Coupure d’urgence | Isolement rapide en cas de collision, défaut d’isolement ou anomalie électrique. | Capacité de coupure, tenue aux défauts, coordination avec protections amont. |
Les motos électriques présentent une autre forme de contrainte. L’espace disponible est réduit, les masses doivent être maîtrisées et les composants haute tension sont intégrés à proximité de sous-ensembles mécaniques soumis aux vibrations, aux chocs et aux variations de température.
Sur les plateformes les plus performantes, l’augmentation de la tension batterie permet de réduire les pertes résistives et d’améliorer le rendement global. Mais elle impose aussi une sélection plus rigoureuse des contacteurs, car l’énergie disponible dans le bus DC et la difficulté d’extinction d’arc augmentent avec le niveau de tension.
Dans ce type d’application, le contacteur intervient dans la mise sous tension du groupe motopropulseur, la précharge du contrôleur moteur, la coupure lors d’un défaut et l’isolation du pack batterie lorsque le véhicule n’est pas en fonctionnement.
Les contacteurs DC haute tension peuvent s’appuyer sur différentes constructions. Les modèles à enveloppe céramique sont généralement privilégiés lorsque les niveaux de tension, les courants de coupure ou les contraintes d’endurance électrique sont élevés. Leur conception vise à maintenir une chambre d’arc étanche et adaptée à la commutation DC haute tension.
Les contacteurs à encapsulation époxy peuvent être pertinents pour des applications moins sévères, lorsque le niveau de tension, le profil de commutation et les contraintes environnementales restent compatibles avec leurs caractéristiques. Le choix ne doit donc pas être fait uniquement sur le format ou le coût, mais sur l’ensemble du profil électrique et environnemental.
Critères à valider avant sélection

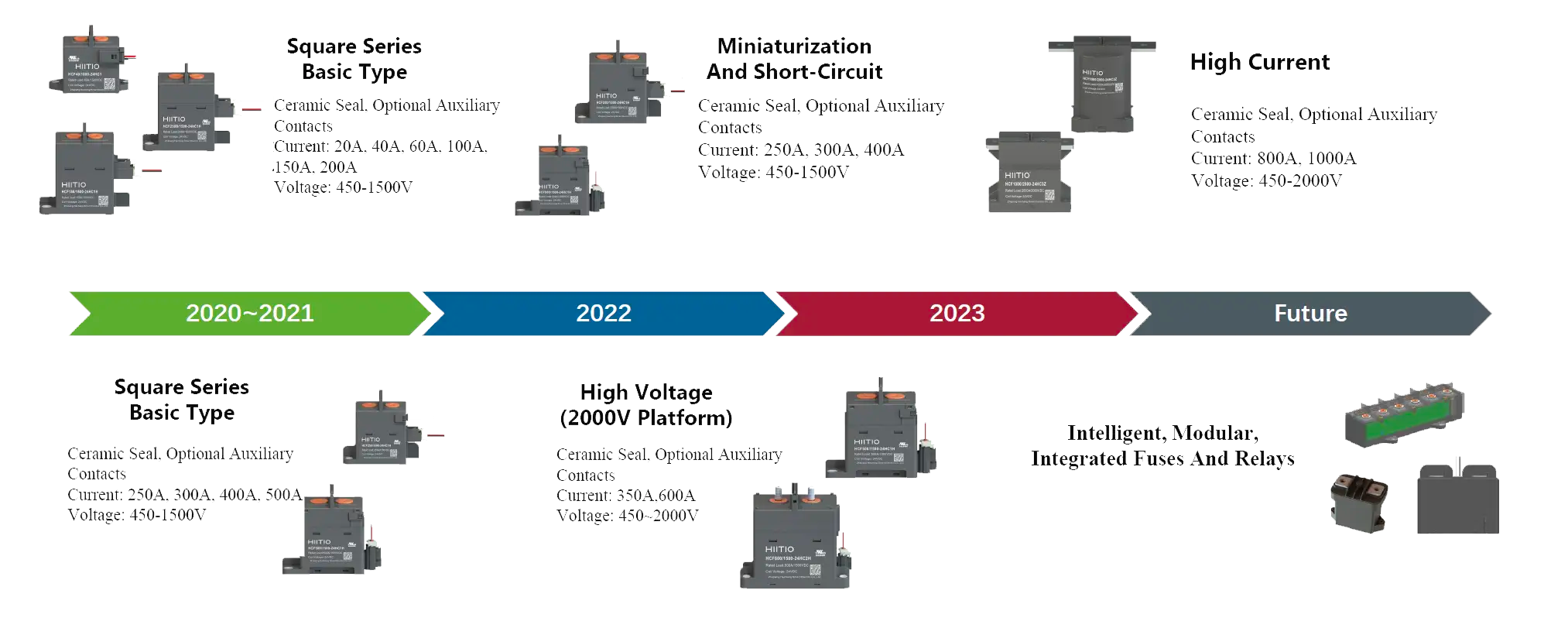

Les architectures de mobilité électrique ne présentent pas toutes les mêmes contraintes. Une moto électrique compacte, une voiture électrique, un camion ou un véhicule spécial peuvent nécessiter des niveaux de courant et de tension très différents. La gamme HIITIO couvre plusieurs familles de contacteurs DC haute tension, avec des solutions adaptées aux applications compactes, aux fortes puissances et aux plateformes haute tension.
Cette diversité permet d’adapter le choix du contacteur à la fonction réelle dans le système : contacteur principal batterie, précharge, coupure de sécurité, commande de sous-système haute tension ou architecture de puissance plus intégrée.
Un contacteur DC haute tension ne doit pas être sélectionné isolément. Il fait partie d’une chaîne complète comprenant le pack batterie, le BMS, les fusibles, les capteurs, les résistances de précharge, les variateurs, les convertisseurs et les organes de coupure de sécurité.
La cohérence entre ces éléments est déterminante. Un contacteur sous-dimensionné peut entraîner un échauffement excessif, une usure prématurée, un risque de collage des contacts ou une incapacité à interrompre un défaut. À l’inverse, un composant surdimensionné sans justification peut pénaliser le coût, l’encombrement ou l’intégration.
Pour les équipes de conception, l’enjeu consiste donc à définir le contacteur à partir de scénarios réels : courant de traction, séquence de précharge, cycles de démarrage, température dans le boîtier, défauts plausibles, durée de vie attendue et contraintes d’homologation.
Mobilité électrique légère
Motos électriques, scooters électriques haute performance, petits véhicules électriques et plateformes compactes haute tension.
Véhicules électriques routiers
Voitures électriques, utilitaires électriques, camions électriques et architectures batterie haute tension.
Véhicules spéciaux
Véhicules municipaux, véhicules portuaires, véhicules de service, plateformes utilitaires et engins électriques spécialisés.
Systèmes batterie
BDU, boîtes de jonction haute tension, packs batterie, bancs de test, systèmes de stockage et chaînes de puissance DC.
Dans les véhicules électriques, le contacteur DC haute tension est un composant essentiel de la sécurité et de la disponibilité du système. Il intervient dès la mise sous tension, protège les composants lors de la précharge, isole le pack batterie en fonctionnement critique et participe à la gestion des défauts.
Que l’application concerne une moto électrique compacte, une voiture électrique ou un camion fortement sollicité, le choix du contacteur doit tenir compte de l’ensemble des contraintes électriques, mécaniques et environnementales. Tension, courant, capacité de coupure, endurance électrique, type de construction, commande de bobine et intégration avec le BMS doivent être analysés ensemble.
ES France accompagne les industriels, bureaux d’études et intégrateurs dans l’identification de solutions adaptées aux architectures haute tension DC, pour les applications de mobilité électrique, d’énergie embarquée, de batterie et de conversion de puissance.
Besoin d’identifier un contacteur DC haute tension adapté à votre architecture ?
Nos équipes peuvent vous accompagner dans l’analyse de vos contraintes : tension batterie, courant permanent, précharge, capacité de coupure, environnement d’intégration et exigences de sécurité.
Contacter ES France
