Isolation électrique, réduction de masse, haute densité et immunité électromagnétique : les apports de la fibre optique dans les environnements contraints.
Dans les environnements aéronautiques, défense, SATCOM, stations sol et réseaux terrain, la connectivité optique répond à des contraintes fortes : réduction de masse, densité d’intégration, immunité électromagnétique, isolation galvanique, robustesse mécanique et transmission sur de longues distances.
La fibre optique permet de séparer électriquement les fonctions, de limiter la sensibilité aux perturbations et de faciliter le déport de signaux dans des architectures distribuées. HUBER+SUHNER couvre ces besoins avec des solutions de harnais optiques, connectique durcie, distribution fibre, RF-over-Fiber, GNSS-over-Fiber et sous-systèmes photoniques.
En un coup d’œil
Connectivité embarquée
Harnais fibre optique pour aviation, UAV, eVTOL et architectures fly-by-light.
Immunité électromagnétique
Transport optique adapté aux environnements sensibles aux perturbations RF et EMI.
Déport GNSS et RF
Solutions GNSS-over-Fiber et RF-over-Fiber pour véhicules, stations sol et SATCOM.
Réseaux terrain
Distribution optique pour shelters, radars, armoires techniques et systèmes d’armes.
Haute densité
Connecteurs multivoies, ferrules MT, modules de brassage et circuits fibre flexibles.
Sous-systèmes optiques
Commutation optique, multiplexage, lasers fibre, amplificateurs et transport optique actif.
Dans une plateforme aéronautique, un véhicule militaire, une station sol ou un shelter, les liaisons doivent cohabiter avec des signaux RF, des contraintes mécaniques et des volumes d’intégration limités. La fibre optique apporte une réponse lorsque l’isolation électrique, l’immunité électromagnétique, la distance ou la densité deviennent déterminantes.
Point technique
La fibre optique ne remplace pas systématiquement les liaisons cuivre ou coaxiales. Elle devient pertinente lorsque les contraintes de masse, d’isolement, d’immunité électromagnétique ou de distance pèsent sur l’architecture du système.

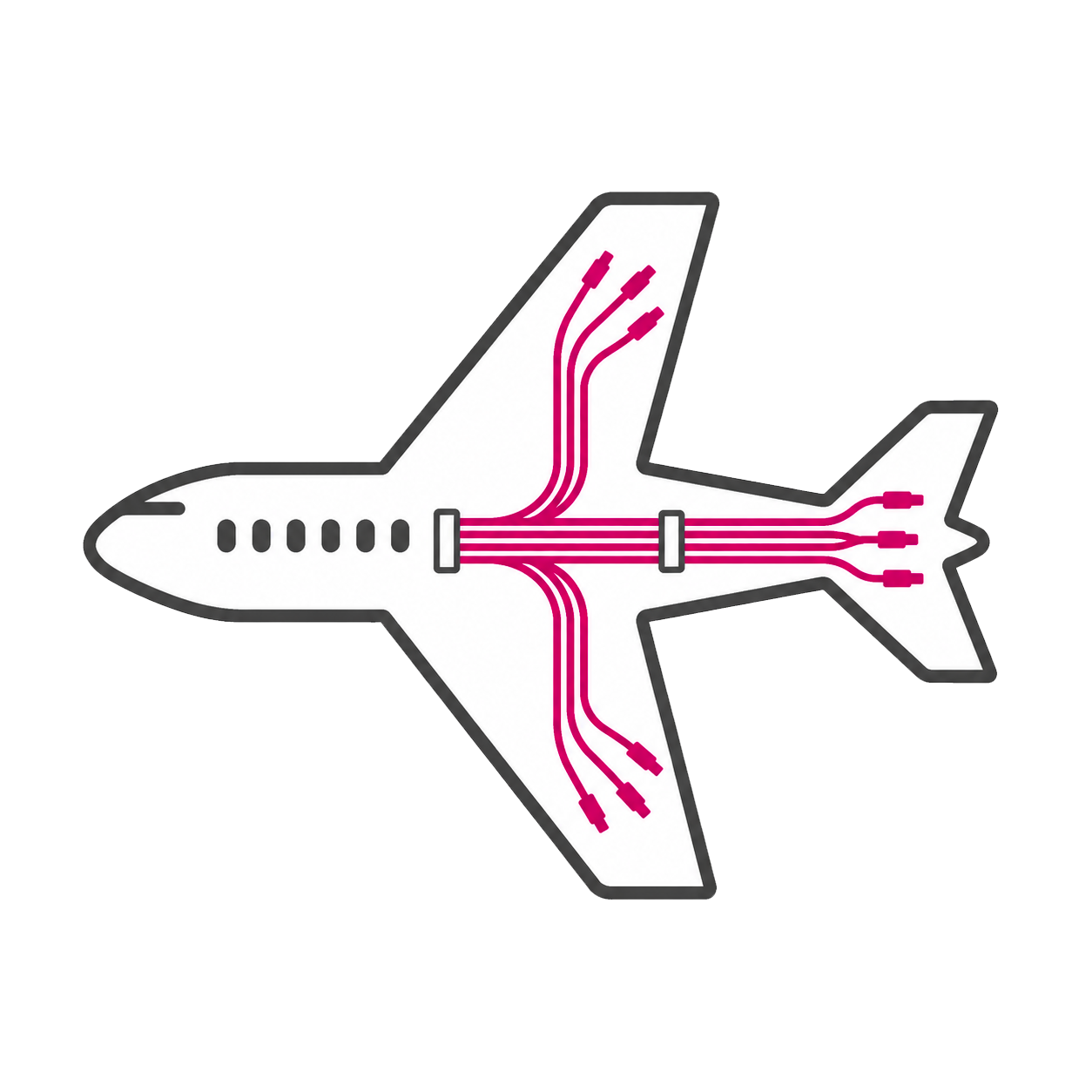

Les plateformes aéronautiques et les UAV imposent des harnais légers, robustes et compacts. Les assemblages optiques peuvent s’appuyer sur des interfaces telles que ARINC801, M29504, D38999 / M38999, avec des terminaisons GOF, POF ou LuxBeam selon l’architecture retenue.
L’association de fibres optiques, de connecteurs haute densité, de matériaux low-smoke zero halogen et de finitions résistantes à la corrosion permet de répondre aux contraintes d’intégration en environnement sévère.
Dans les architectures fly-by-light, la fibre optique sert à transmettre des signaux de commande au sein de la plateforme. Pour les eVTOL, une distribution optique passive peut relier les calculateurs de vol aux unités de propulsion électrique.
Les circuits fibre flexibles et shuffle boards permettent, de leur côté, de router plusieurs canaux optiques sur un substrat compact, notamment dans des fonds de panier ou des systèmes à forte densité.

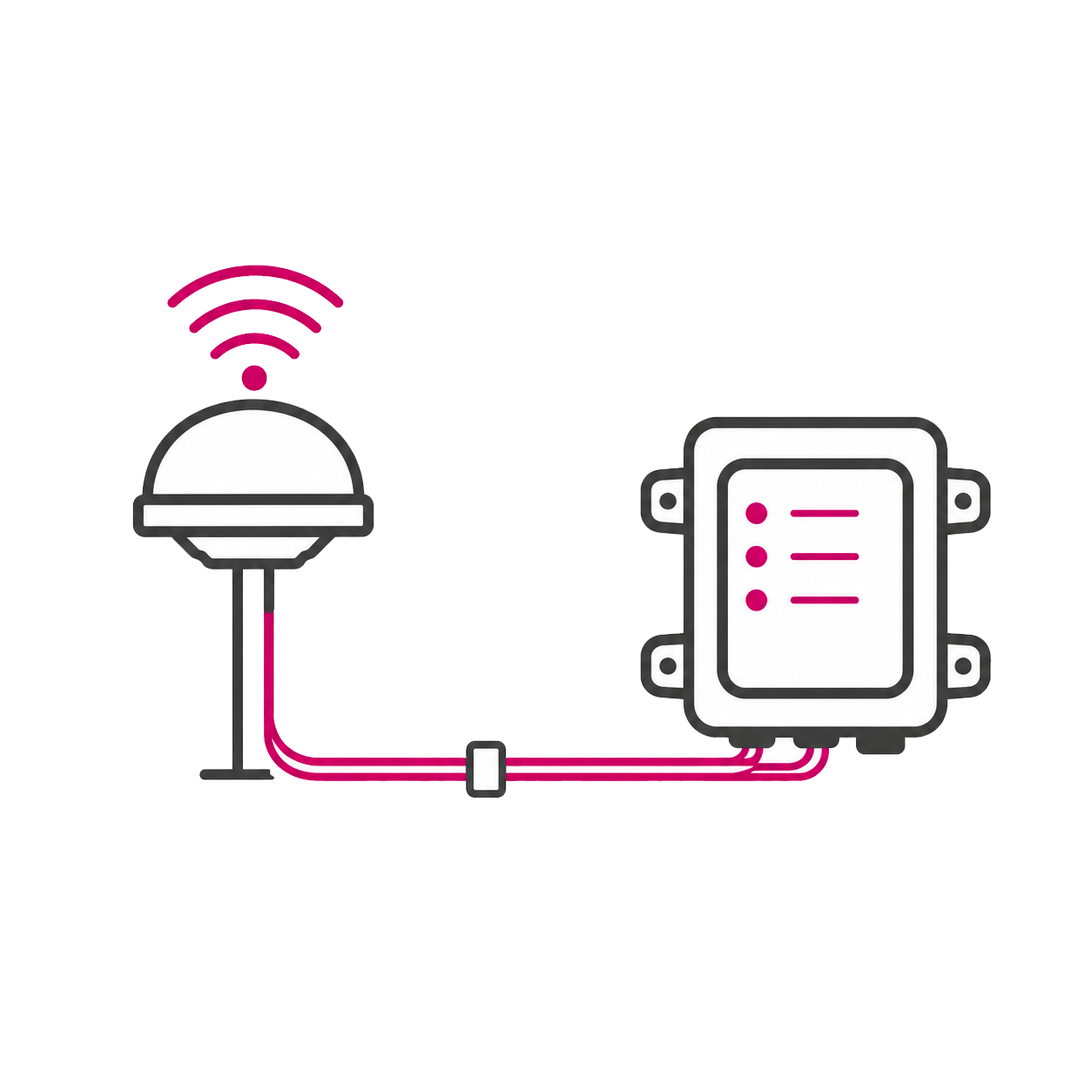

Le GNSS-over-Fiber transmet un signal GNSS via une liaison optique entre une antenne distante et une unité de réception interne. Cette architecture est utile lorsque l’antenne doit rester exposée à l’extérieur, tandis que l’électronique de traitement doit être protégée.
Associée au Power-over-Fiber, cette approche permet d’alimenter l’unité distante tout en conservant une isolation galvanique complète entre les deux extrémités. Elle répond aux besoins de robustesse de liaison, d’intégration véhicule et de protection face aux perturbations électromagnétiques.

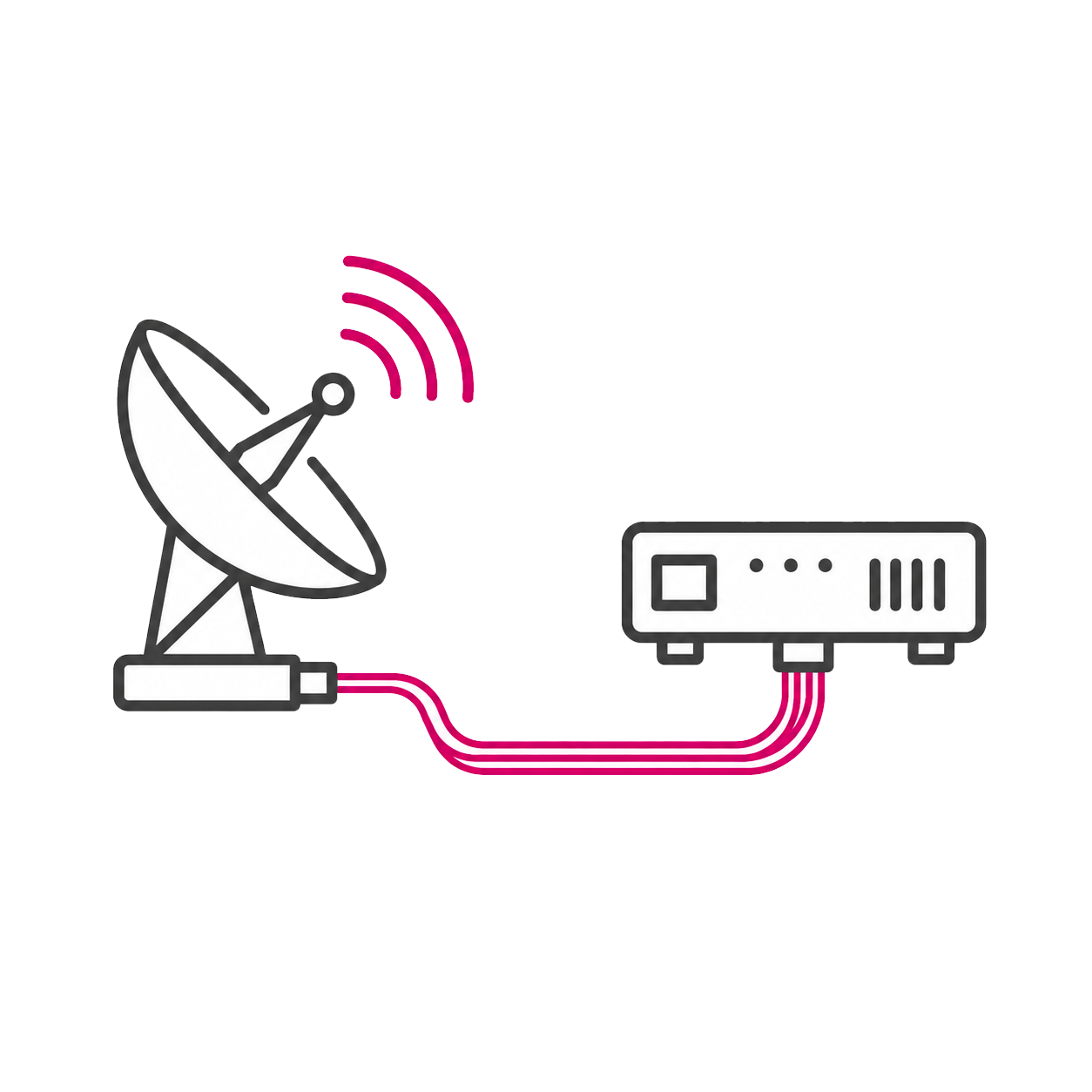

Le RF-over-Fiber consiste à convertir un signal radiofréquence en signal optique, à le transporter sur fibre, puis à le reconvertir côté réception. Cette architecture permet d’éloigner une antenne, une source RF ou un équipement de traitement sans multiplier les longues liaisons RF traditionnelles.
Dans les stations sol, téléports et infrastructures SATCOM, le RF-over-Fiber peut contribuer à centraliser certaines fonctions de traitement, à simplifier le déploiement et à réduire l’exposition aux perturbations électromagnétiques.
À retenir
Le RF-over-Fiber n’est pas seulement une solution de transport longue distance : il permet aussi de repenser l’organisation entre antenne, conversion, traitement et équipements d’exploitation.

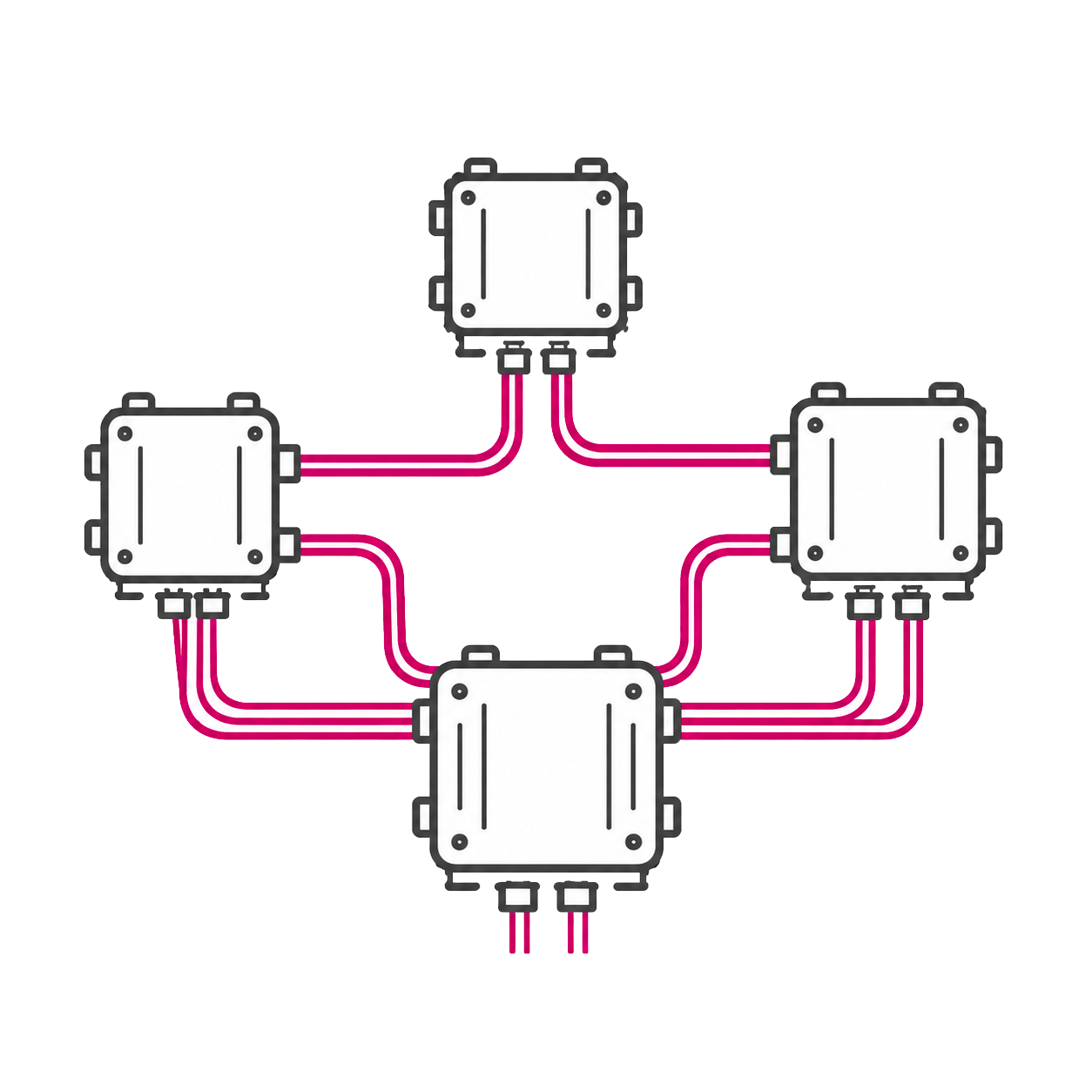

Les shelters, radars, systèmes d’armes et armoires techniques nécessitent une gestion structurée de la fibre optique : distribution, brassage, transition entre environnements, assemblage préconnectorisé et résistance aux conditions d’installation.
Les architectures peuvent intégrer des patchboxes, modules de transition, optical distribution frames, modules de brassage, boîtiers compacts, câbles terrain et connecteurs multivoies à ferrules MT. Les topologies de type étoile ou daisy-chain facilitent la conception de réseaux optiques déployables.

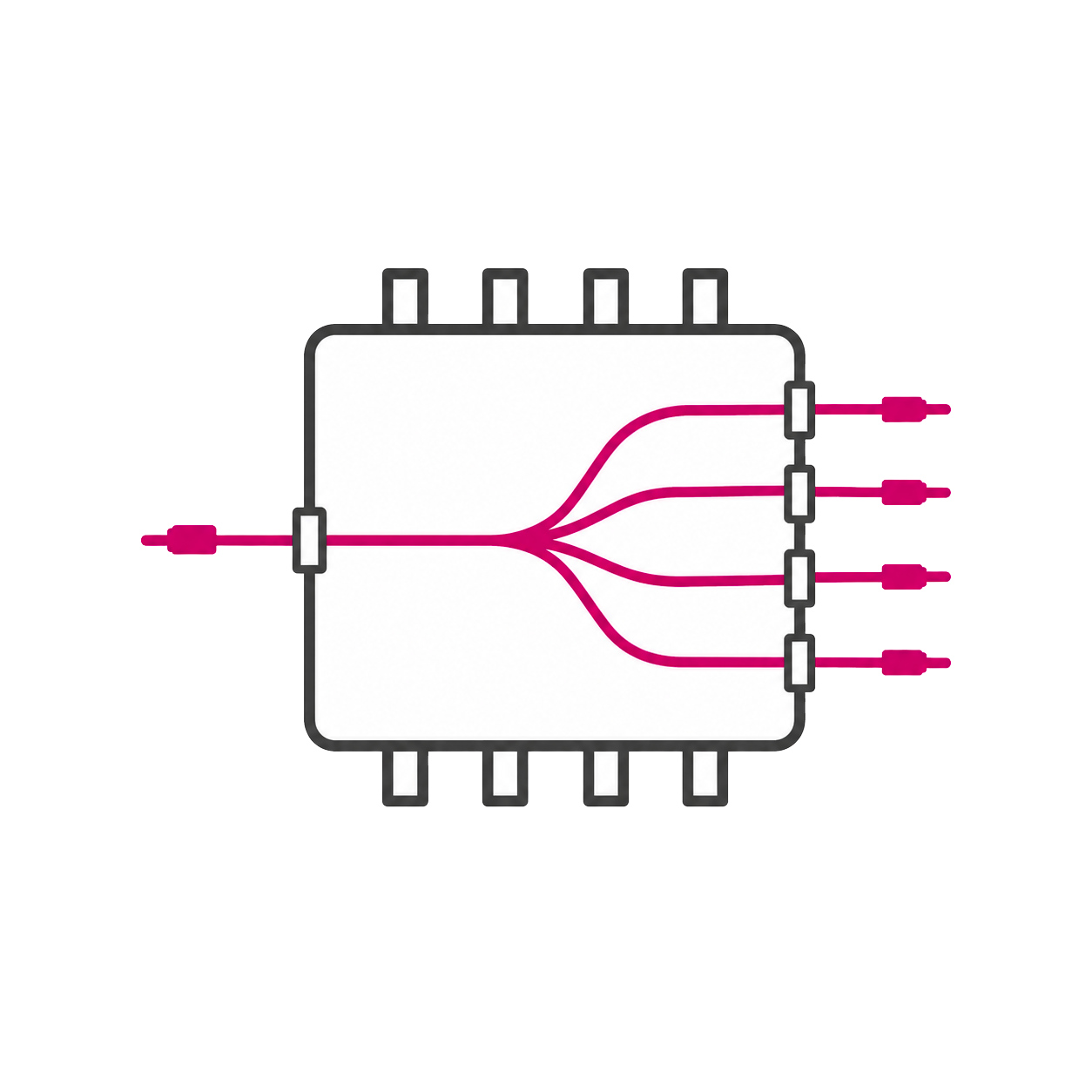

Certaines architectures critiques s’appuient sur des fonctions photoniques avancées : commutation tout optique, multiplexage en longueur d’onde, amplification optique, splitting, transceivers haut débit ou transport optique actif.
Exemples de briques disponibles
HUBER+SUHNER couvre notamment des fonctions RF-over-Fiber, de commutation tout optique, de multiplexage, de lasers fibre, d’amplification optique, de splitting et de transport optique haut débit. Ces éléments doivent être sélectionnés selon l’architecture système, les distances, le nombre de voies et les contraintes environnementales.
Le choix ne dépend pas uniquement du câble ou du connecteur. Il doit intégrer la topologie du système, les distances, le nombre de voies, les contraintes mécaniques, l’environnement, la maintenance, l’isolation électrique recherchée et la coexistence éventuelle avec des signaux RF.
ES France vous accompagne dans l’identification de solutions HUBER+SUHNER adaptées aux contraintes d’intégration des architectures aéronautiques, défense, SATCOM, stations sol, shelters, réseaux terrain et systèmes embarqués.
