Guide d’ondes ou coaxial ? Un éclairage Pasternack pour comprendre les critères de choix en RF : pertes, puissance, blindage et intégration.
Dans une architecture RF ou hyperfréquence, le choix de l’interconnexion influence directement les pertes, la tenue en puissance, l’adaptation, l’immunité aux interférences et la facilité d’intégration. Deux solutions restent incontournables : la ligne coaxiale et le guide d’ondes.
Le coaxial est apprécié pour sa polyvalence, sa disponibilité et sa compatibilité avec l’instrumentation RF. Le guide d’ondes devient, lui, particulièrement pertinent lorsque les priorités sont la faible perte, la forte puissance et le confinement du signal.
En un coup d’œil
Coaxial
Solution souple, accessible et adaptée aux bancs RF, aux essais large bande et aux systèmes connectorisés.
Guide d’ondes
Solution performante pour limiter les pertes, transmettre de fortes puissances et améliorer le blindage.
Fréquence
Le coaxial couvre le continu jusqu’à sa limite haute. Le guide d’ondes fonctionne dans une bande définie.
Puissance
Le guide d’ondes est adapté aux niveaux de puissance élevés grâce à sa structure conductrice creuse.
Test RF
Les instruments RF utilisent majoritairement des ports coaxiaux pour simplifier les mesures et les configurations.
Applications
Radar, communications satellite, défense, aérospatial, bancs RF et systèmes hyperfréquences.

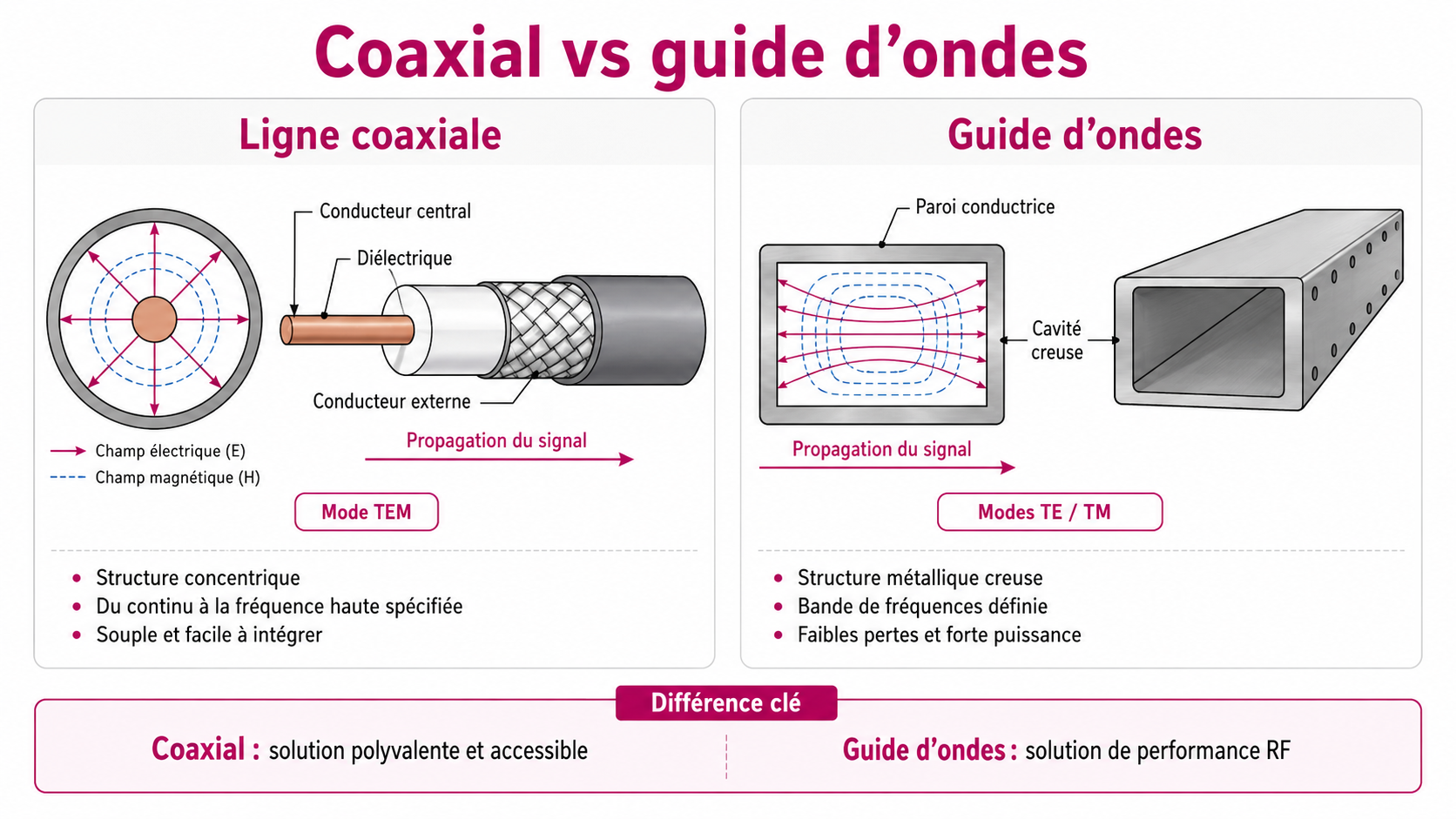

Une ligne coaxiale repose sur un conducteur central, un conducteur externe et un diélectrique. Elle permet la propagation d’un mode TEM, bien adapté aux interconnexions RF courantes.
Le guide d’ondes est une structure conductrice creuse dans laquelle le signal se propage selon des modes TE ou TM. Il ne supporte pas le mode TEM. Son comportement dépend directement de sa géométrie interne et de la longueur d’onde du signal.
Le point clé
Le coaxial privilégie la souplesse d’intégration. Le guide d’ondes privilégie la performance RF lorsque les pertes, la puissance et le blindage deviennent critiques.
Le coaxial reste la solution la plus courante pour les bancs de test, les instruments RF, les prototypes et les modules connectorisés. Il est disponible dans de nombreuses variantes : flexible, semi-rigide, rigide, faible perte ou renforcé pour certains environnements.
Ses principaux avantages :
Cette polyvalence explique son utilisation massive dans les essais large bande, les mesures RF, la validation de composants et les architectures nécessitant des changements fréquents de configuration.
Le guide d’ondes est particulièrement adapté lorsque le système impose des performances élevées. En fonctionnement dans son mode dominant, il limite les pertes et permet de transporter des niveaux de puissance importants.
Ses principaux atouts :
La qualité des parois internes est déterminante. Elles peuvent être traitées, plaquées ou protégées pour réduire les pertes, limiter la corrosion et préserver les performances dans le temps.
Applications typiques
Le guide d’ondes est fréquemment associé aux radars, communications satellite, systèmes militaires et aérospatiaux, antennes cornets, bancs hyperfréquences et chaînes RF de puissance.

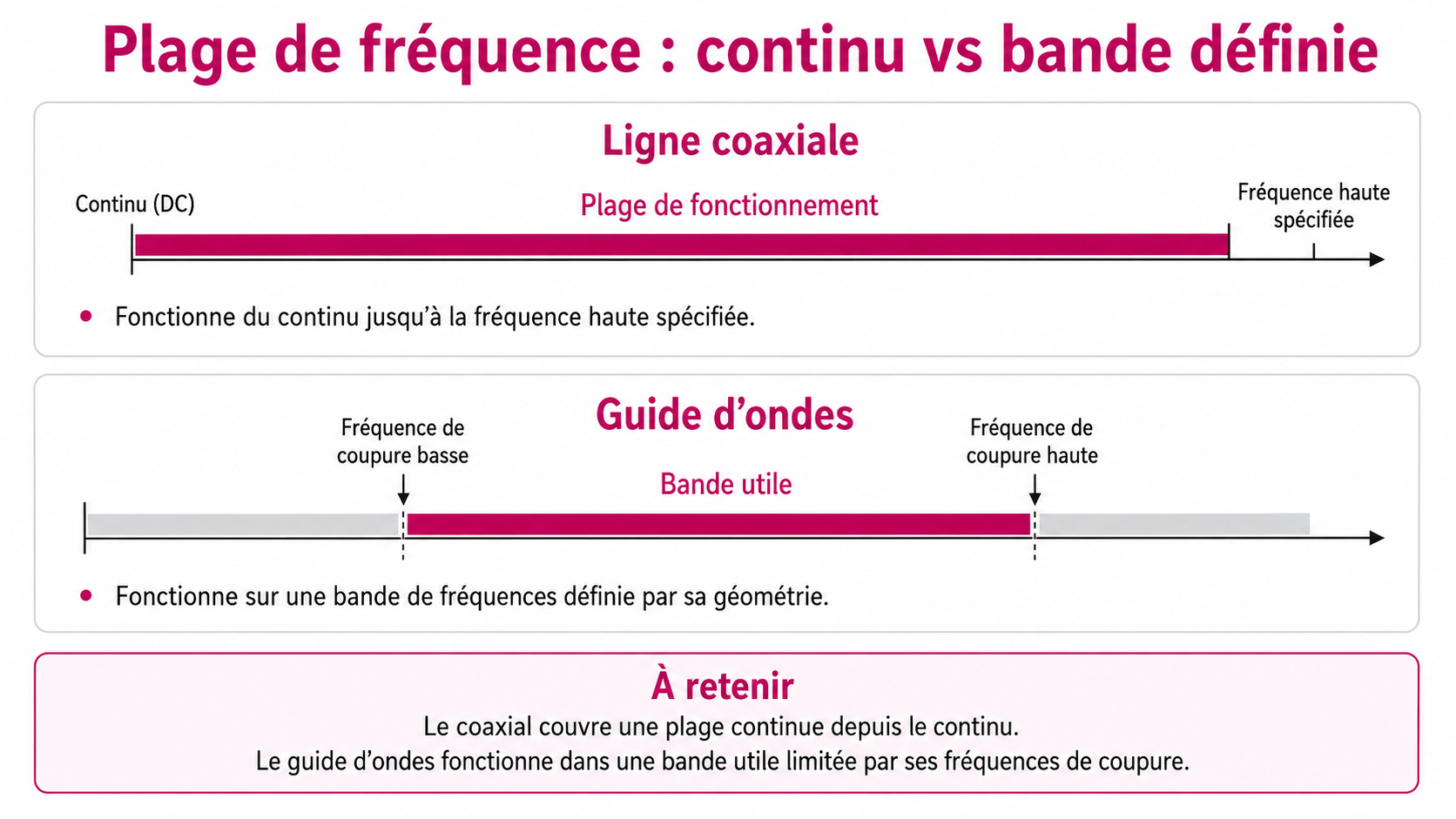

Le coaxial peut fonctionner depuis le continu jusqu’à sa limite haute. Le guide d’ondes, lui, fonctionne dans une bande de fréquences définie par ses dimensions internes. Il possède donc une fréquence de coupure basse et une fréquence de coupure haute.
Cette différence est importante en test large bande. Plusieurs guides d’ondes peuvent être nécessaires pour couvrir différentes plages de fréquences, avec des transitions et des adaptations spécifiques.
| Critère | Ligne coaxiale | Guide d’ondes |
|---|---|---|
| Fréquence | Du continu à la fréquence haute spécifiée. | Bande limitée par les fréquences de coupure. |
| Pertes | Dépendent du câble, du diélectrique et des connecteurs. | Très faibles dans le mode de fonctionnement prévu. |
| Puissance | Limitée par la géométrie, le diélectrique et l’échauffement. | Adapté aux puissances élevées. |
| Blindage | Bon selon la conception du câble et des connecteurs. | Très haut niveau de confinement du signal. |
| Intégration | Simple, souple et adaptée aux bancs de test. | Plus exigeante : alignement, brides et transitions à maîtriser. |
| Coût | Généralement plus économique. | Plus coûteux, surtout avec transitions et adaptations. |
Privilégier le coaxial si...
Privilégier le guide d’ondes si...
Dans certains systèmes historiques, notamment radar, le guide d’ondes est directement intégré à l’architecture. Dans d’autres systèmes plus modulaires, comprenant plusieurs chemins RF de plus faible puissance, le coaxial peut être plus adapté.
Le coaxial et le guide d’ondes ne s’opposent pas : ils répondent à des contraintes différentes. Le coaxial reste incontournable pour les essais RF, les bancs de mesure, les prototypes et les architectures où la simplicité d’usage prime.
Le guide d’ondes s’impose lorsque la performance devient prioritaire, notamment en hyperfréquences, avec des exigences fortes en matière de pertes, de puissance, de blindage et d’immunité électromagnétique.
