Optimisez vos armoires électriques avec les borniers DEGSON sur rail DIN : technologies Push-In, Spring-Cage, Screw Type, modules de distribution et accessoires.
Dans une armoire électrique, le bornier sur rail DIN joue un rôle essentiel dans la fiabilité du câblage, la maintenance et l’organisation des circuits. Avec sa gamme DIN-Rail TB, DEGSON propose plusieurs technologies de raccordement complémentaires : Push-In, Spring-Cage et Screw Type. Cette diversité permet d’adapter la connexion au besoin réel de l’application : rapidité de câblage, tenue aux vibrations, serrage mécanique ou distribution d’énergie.
En un coup d’œil
Push-In
Insertion directe du conducteur pour accélérer le câblage et simplifier l’installation.
Spring-Cage
Raccordement à ressort adapté aux environnements soumis aux vibrations et aux contraintes mécaniques.
Screw Type
Connexion par serrage mécanique avec cage acier ou cage en alliage de cuivre selon les séries.
Rail DIN
Une intégration adaptée aux armoires électriques, coffrets de commande et architectures industrielles.
Distribution
La gamme comprend aussi des modules de distribution, accessoires et solutions de marquage.
Accompagnement ES France
Le département Composants & Modules vous aide à sélectionner la technologie adaptée à votre application.

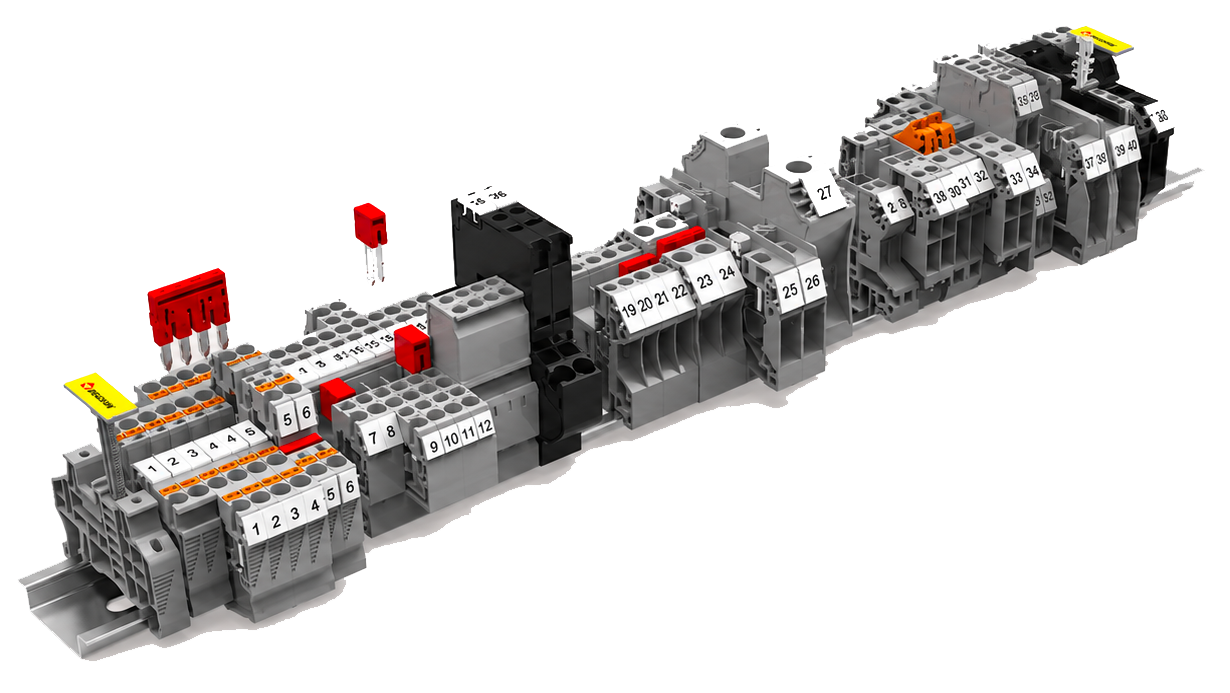

La famille DEGSON DIN-Rail TB regroupe plusieurs types de borniers destinés au montage sur rail DIN. Elle couvre les connexions Push-In, Spring-Cage et Screw Type, mais aussi des blocs de distribution, accessoires et solutions de marquage.
Cette approche permet de construire une architecture de câblage cohérente, tout en choisissant la technologie de raccordement la plus adaptée à chaque zone de l’armoire : signaux, alimentation, distribution ou raccordements soumis à des contraintes mécaniques.

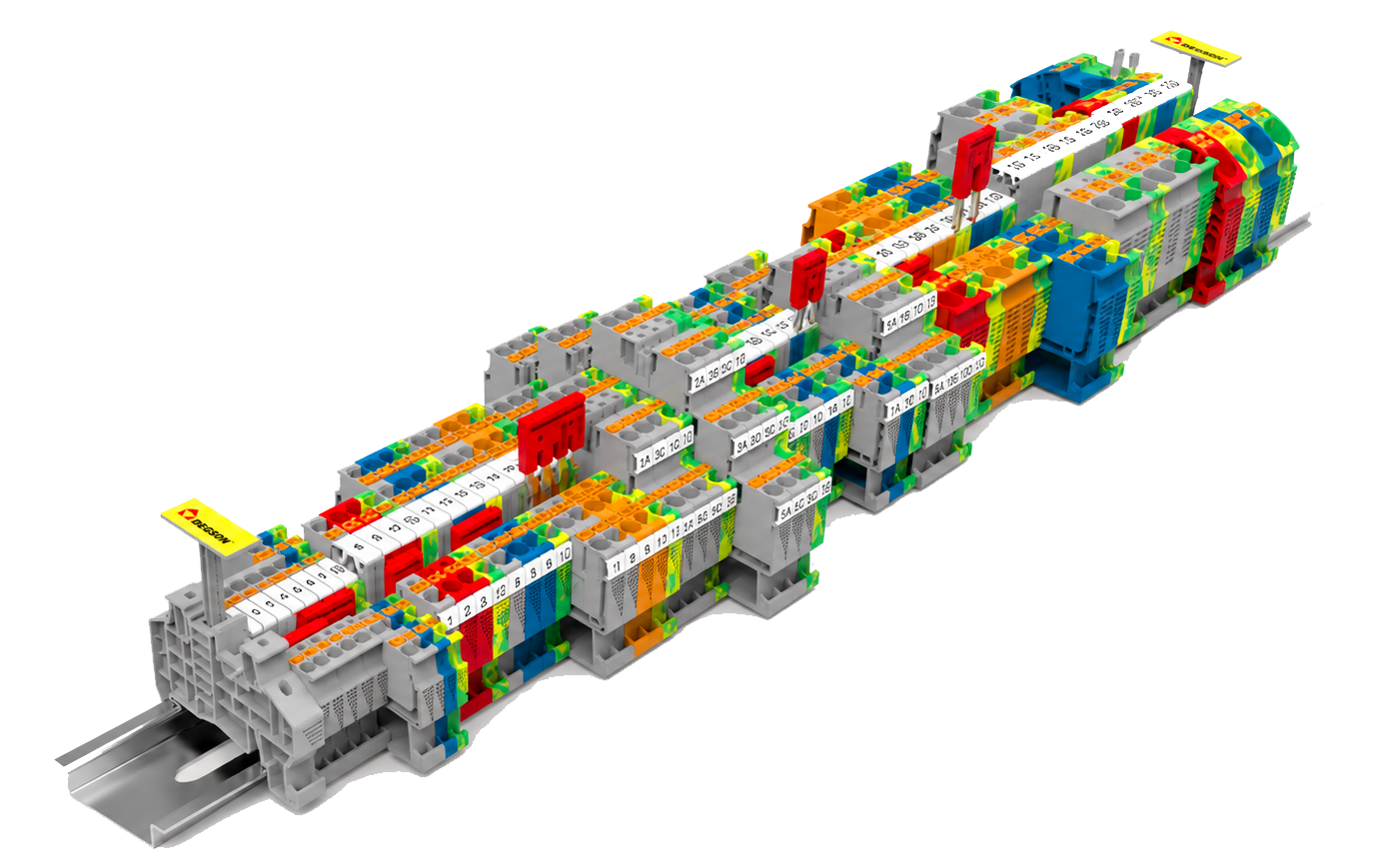

Les borniers Push-In DEGSON permettent l’insertion directe du conducteur. Cette technologie réduit les opérations de serrage et facilite les câblages répétitifs dans les armoires industrielles.
Les séries visibles dans cette famille sont DSV, DSW, DSN, DSM et DS Standard. Elles répondent aux besoins d’installation rapide, de compacité ou de raccordement enfichable selon les configurations.

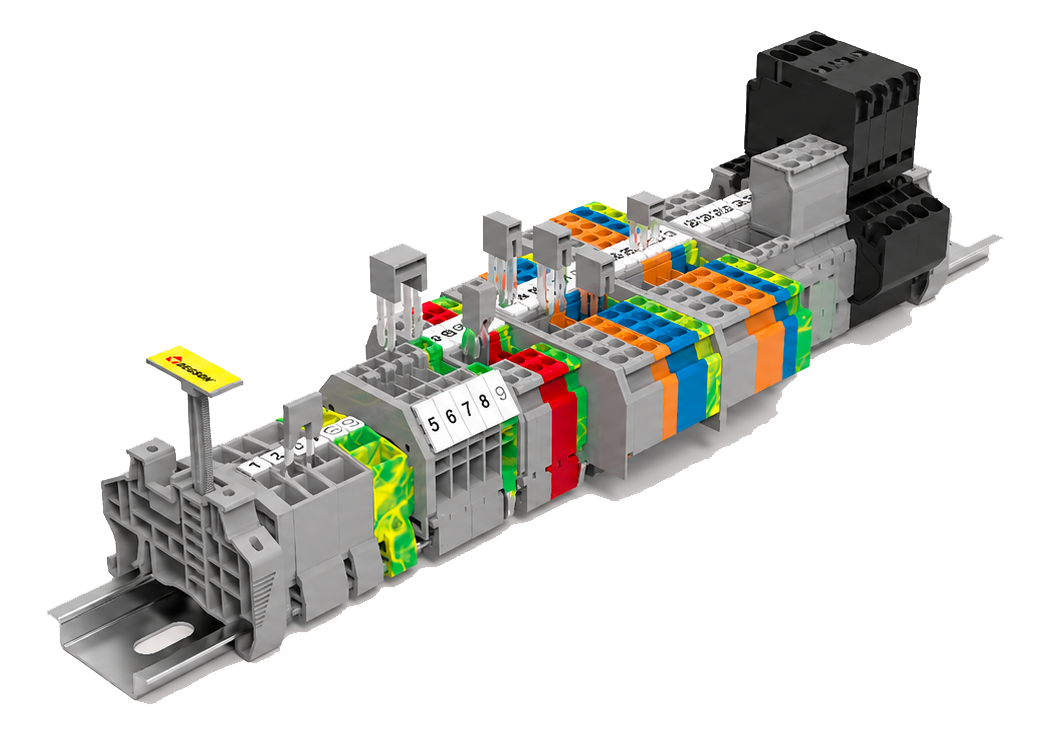

Les borniers Spring-Cage DEGSON utilisent un raccordement à ressort. Cette technologie est particulièrement intéressante lorsque la stabilité mécanique de la connexion est un critère important.
La gamme comprend notamment les séries WS Cage Spring Rail Terminal et STB Cage Spring Rail Terminal. DEGSON met en avant, pour la série STB, des essais de vibration et d’impact répondant aux exigences de l’industrie du transport ferroviaire, ainsi qu’un double puits de pontage pour des configurations flexibles.
Les borniers Screw Type DEGSON s’adressent aux architectures nécessitant une connexion par serrage mécanique. Cette famille comprend les séries DC Steel Cage Locking TB, PC Copper Alloy Cage Locking TB et DHV Series Track Terminal Block.
La série DC repose sur une cage acier, la série PC sur une cage en alliage de cuivre avec résistance à la corrosion mise en avant par DEGSON. La série DHV est présentée avec une tension assignée jusqu’à 1000 V, un conducteur cuivre et des composants de pontage enfichables.
| Technologie | Principe | Usage pertinent |
|---|---|---|
| Push-In | Insertion directe du conducteur. | Câblage rapide, production en série, maintenance simplifiée. |
| Spring-Cage | Raccordement par ressort. | Environnements soumis aux vibrations ou aux sollicitations mécaniques. |
| Screw Type | Connexion par serrage mécanique. | Raccordements nécessitant un serrage robuste et une connexion fiable. |
Le choix d’un bornier ne dépend pas uniquement du nombre de points de connexion. Il doit intégrer le type de conducteur, le mode de raccordement, le besoin de pontage, les contraintes mécaniques, l’identification des circuits et le temps d’installation disponible.
Le département Composants & Modules d’ES France vous accompagne dans la sélection de borniers DEGSON adaptés à vos armoires électriques, coffrets de commande, systèmes industriels et architectures de distribution.
