Optimisez la mise au point de vos rails d'alimentations

Posté le: 30/01/20 | Catégories: Actualités, TESTS & MESURES

SONDE POWER RAIL, MESURE HAUTE FRÉQUENCE À FAIBLE BRUIT AJOUTÉ

Optimisez la mise au point de vos rails d'alimentations

Optimisées pour effectuer des mesures d'intégrité de l'alimentation, ces sondes associent :

  • une faible bruit ajouté par la mesure
  • un décalage DC pouvant atteindre +/-60 V
  • mesures d'évènements transitoires jusqu'à 4 GHz
  • une faible charge pour une meilleure précision

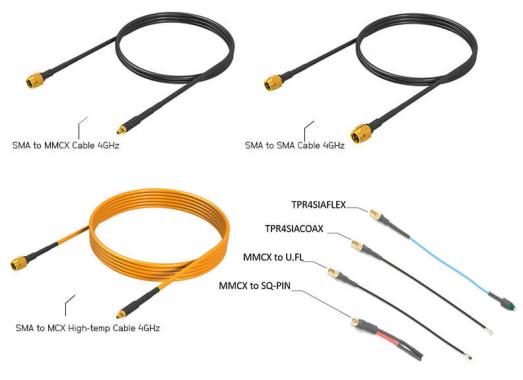

  • de nombreuses possibilités de connexion

INFORMATIONS SUPPLÉMENTAIRES

CARACTÉRISTIQUES TECHNIQUES

Sonde Power Rail

Bande passante - Mode de couplage DC

  • TPR 1000 : de DC à 1 GHz
  • TPR 4000 : de DC à 4 GHz

Bande passante - Mode de couplage DC

  • TPR1000: 10 kHz à 1 GHz
  • TPR4000: 10 kHz à 4 GHz

Dynamique :

  • Jusqu’à 60V DC,
  • Ripple AC d' 1 V p-p Max

Impédance d'entrée :

  • 50 kΩ, DC à 10 KHz
  • 50 Ω, AC > 100 KHz

Plage de températures :

  • de - 40°C à 85° C (de série)
  • de - 40°C à 155°C (câble en option)

Offset :

  • Plage de réglage +/- 60 V
  • Erreur sur la programmation de l'offset

Sondes TPR1000
APPLICATIONS

Inspection de :

  • Alimentations "Power Rail"
  • Dispositifs numériques de gestion de puissance, mémoire & BUS ethernet
  • Sources de bruit

PLUS D'INFORMATIONS

Gamme sonde tektronix

Produits liés : Optimisez la mise au point de vos rails d'alimentations
