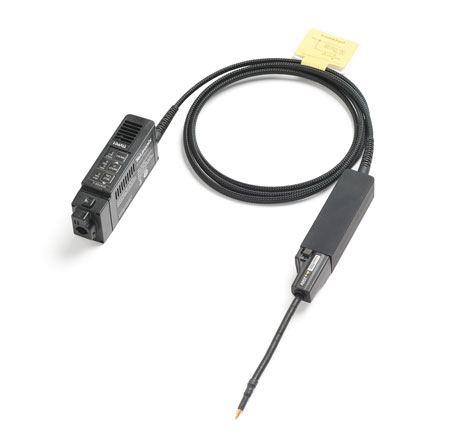

SONDE DIFFÉRENTIELLE SiC GaN 1 GHz ISOVU

La technologie de la sonde IsoVu fournit des mesures différentielles précises à ± 2500 V sur des tensions de référence allant de ± 60 kV à 100 V / ns ou plus. Avec la conception IsoVu génération 2, vous bénéficiez de tous les avantages de la technologie IsoVu à 1/5 de la taille des sondes de première génération.

Avec des connecteurs MMCX polyvalents et une combinaison inégalée de bande passante, dynamique et réjection de mode commun, IsoVu Gen 2 établit un nouveau standard pour les technologies de sondes isolées et permet la conception d’électronique de puissance à large bande utilisant du SiC ou GaN.

Plus d'informations

Caractéristiques techniques

Bandes passantes : 200 MHz, 500 MHz et 1 GHz  Temps de montée : 2 ns, 450 ps et 850 ps Taux de réinjection : 90 dB à 160 dB Tension d'entrée différentielle : 5 V à 2,5 kV Plage de décalage : 25 V à 2,5 kV Impédance d'entrée : 50 Ω à 40 MΩ

Avantages

La technologie IsoVu utilise l'alimentation par fibre et un signal analogique optique pour une isolation complète entre le système de mesure et votre DUT.

• 100 millions à 1 (160 dB) CMRR du DC à 1 MHz
• CMRR 10 000 à 1 (80 dB) à 1 GHz
• Plage de tension en mode commun ± 60 kV
• Plage de tension d'entrée différentielle jusqu'à ± 2 500 V
• Plage de décalage jusqu'à ± 2 500 V
