Commutateur MM5130, par Menlo Micro

Le commutateur MM5130 est un commutateur micro-mécanique de puisance SP4T haute puissance proposé par Menlo Micro. Menlo Micro a développé un nouveau processus procédé de fabrication « Ideal Switch TM » et l'a utilisé pour des applications de commutation DC et large bande RF/hyperfréquence, micro-ondes DC et large bande.

Cette technologie innovante rend possible permet la réalisation de des commutateurs robustes et hautement fiables capables d'une puissance directe supérieure à 25 W. Le MM5130 offre des une pertes d'insertion extrêmement faibles et une exellente linéarité supérieure de DC à 18 GHz à DC, avec la garantie de plus de 3,0 x 109 milliard de cycles de commutation garantis à + 85 ° C.

Le MM5130 est une solution idéale pour remplacer les gros et grands relais électromécaniques RF, ainsi que les commutateurs état solide à semi-conducteurs RF/ hyperfréquence micro-ondes pour dans les applications où la linéarité et les la pertes d'insertion sont des paramètres critiques. Les quatre voies canaux de commutation sont contrôlables individuellement en appliquant une tension à la broche RF GATE correspondante.

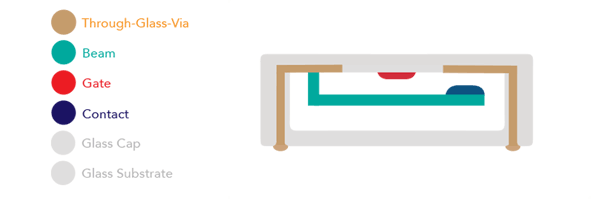

THE IDEAL SWITCH "MEMS"

PLUS D'INFORMATIONS

Fonctionnalités :

• Gamme de fréquences : DC à 18 GHz
• Puissance maximale admissible : 25 W (CW), 150 W (pulsé)
• Faibles pertes d'insertion à l'état passant: 0,2 dB à 6,0 GHz
• Haute linéarité, IIP3> 85 dBm
• Isolation 25 dB à 6,0 GHz
• Fiabilité élevée : > 3,0 x 109 opérations-cycles de commutation
• Boîtier WLCSP 2,5 mm x 2,5 mm

Applications :

• Banques de filtres commutées et filtres accordables
• Extrémités avant RF « RF Front Ends » haute puissance
• Réglage de l'antenne
• Matrices de commutation à faibles pertes
• Remplacement de du relais electro-mécaniques RF EM
