Atlanta Micro présente ses filtres EMI en boitier compact

L'AM35 intègre 6 filtres dans un boîtier compact de 1,5 mm x 3 mm pour filtrer les lignes d'alimentations et de commandes afin d'assurer la suppression des signaux parasites pour les amplificateurs, les atténuateurs pas à pas, les filtres accordables et les commutateurs.

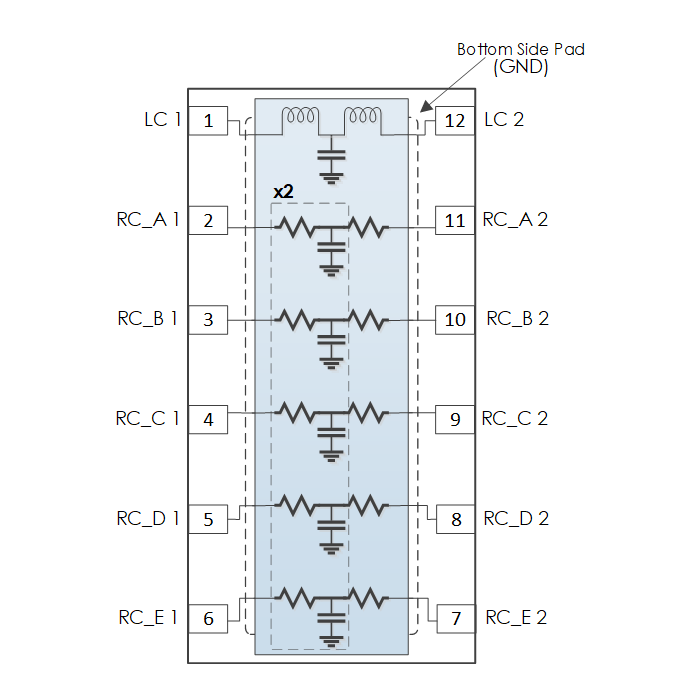

Ce composant offre une simplicité et un gain d'espace comparé aux approches de conception traditionnelles.L'AM35 dispose d'un filtre pour une ligne d'alimentation et de 5 filtres pour des lignes de commandes, espacés entre eux de 0,5 mm pour s'adapter parfaitement à vos composants QFN standards.

Le AM35 offre 50 dB de rejection jusqu'à 40 GHz avec une faible constante de temps RC, le rendant parfait pour vos prochains besoins en filtrage EMI

EN SAVOIR PLUS

Caractéristiques techniques :

Un filtre pour une ligne d'alimentation Cinq filtres pour les lignes de contrôle Fréquence haute : 100 MHz - Ligne de contrôle Fréquence haute : 300 MHz - Ligne d'alimentation Rejection : 50 dB Tension maximum supportée: 16 V Courant maximum supporté par ligne contrôle/alimentation : 4 mA/150 mA Constant de temps RC : 7,2 ns - Ligne de contrôle Package DFN : 1,5 mm x 3 mm Espacement entre lignes : 0,5 mm Température de fonctionnement : - 40 °C à + 85 °C Filtre symétrique
