Remplacez les grands relais RF par des MEMS de Menlo Micro

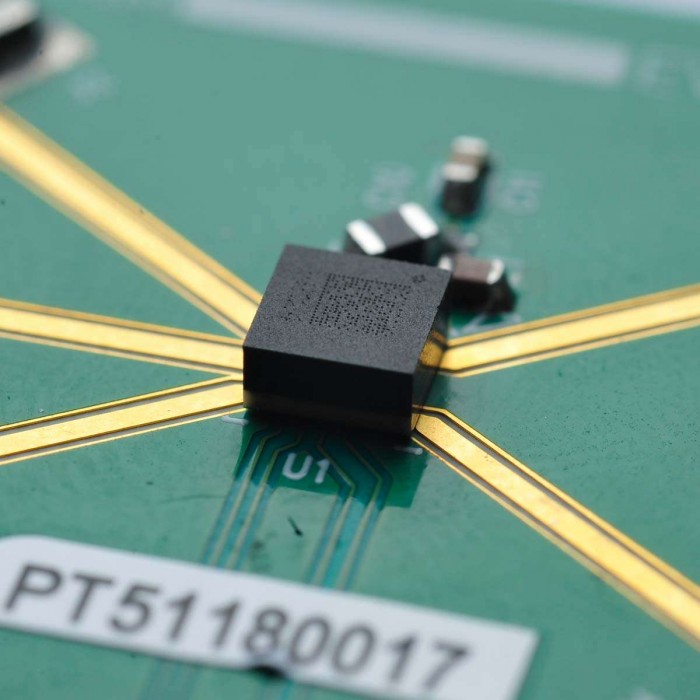

Le MM5120 de Menlo Micro est le premier commutateur micromécanique SP4T RF de haute puissance au monde, disponible sur le marché. Menlo Micro a mis au point un nouveau procédé de fabrication et l'a utilisé pour concevoir des commutateurs DC et RF/Hyperfréquences à large bande. Cette nouvelle technologie innovante permet d'obtenir des commutateurs robustes et très fiables, capables de gérer une puissance de plus de 25 W CW à 6,0 GHz.

Le MM5120 offre une perte d'insertion ultra-faible et une linéarité supérieure de DC à 12 GHz, avec plus de 3 milliards de cycles de commutation garantis à +85 °C.

Le MM5120 est une solution idéale pour remplacer les grands relais électromécaniques RF, ainsi que les commutateurs à semi-conducteurs RF/Hyperfréquences où la linéarité et la perte d'insertion sont des paramètres critiques.

Ce commutateur dispose de nombreuses applications :

• Matrice de filtres commutés et filtres accordables
• "Front End Modules" de haute puissance
• Matrices de commutation à faibles pertes
• Remplacement de relais EM RF
• Réglage d'antenne
• Orientation du faisceau de l'antenne
• Atténuateurs numériques à pas

PLUS D'INFORMATIONS

Caractéristiques techniques :

Gamme de fréquences de DC à 12 GHz Puissance admissible 25 W (CW), 150 W (pulsé) à 6,0 GHz Perte d'insertion ultra-faible, 0,35 dB à 6 GHzIP3 > 85 dBm Isolation de 25 dB à 6 GHz Tension maximale (AC ou DC) :+/-150 V sur l'entrée RF Haute fiabilité : + de 3,0 milliards de cycles de commutation Boîtier BGA : 4,0 mm x 4,0 mm Conforme à la directive RoHS (sans plomb)

The Ideal Switch^{TM :}
