Convertisseurs DC-DC pour radars, télécommunications etc.

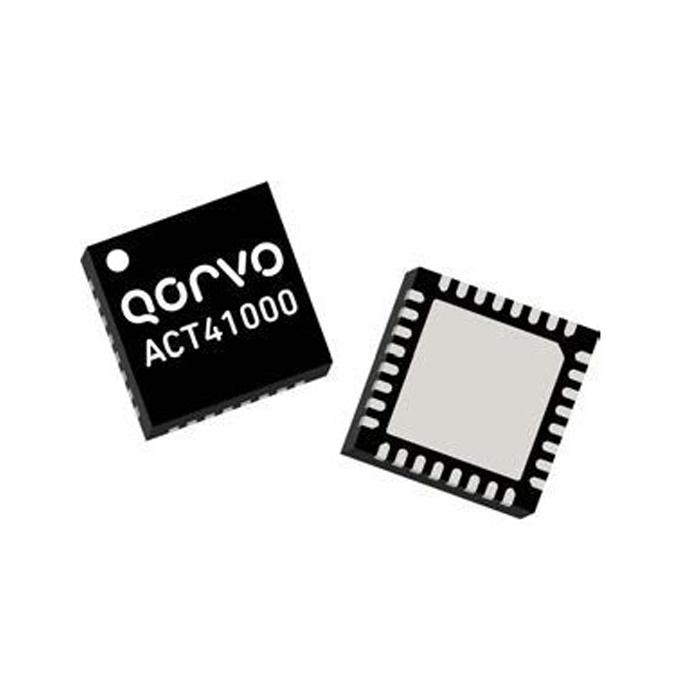

L'ACT41000 fournit deux (2) rails auxiliaires pour les périphériques tels que les contrôleurs, les capteurs, etc. périphériques comme les contrôleurs, les capteurs, etc. Il est disponible dans un boîtier QFN 32 broches, 5 mm × 5 mm, boîtier QFN thermiquement amélioré.
Le Qorvo® ACT41000 est un convertisseur buck DC-DC à faible bruit, avec une sortie programmable et des régulateurs d'alimentation de polarisation auxiliaire. Ce régulateur-abaisseur de tension synchrone supporte une large tension d'entrée de 4.5 V à 40 V et intègre à la fois des MOSFETS côté haut et côté bas de 50mΩ RDSON pour des conversions de puissance à haut rendement.

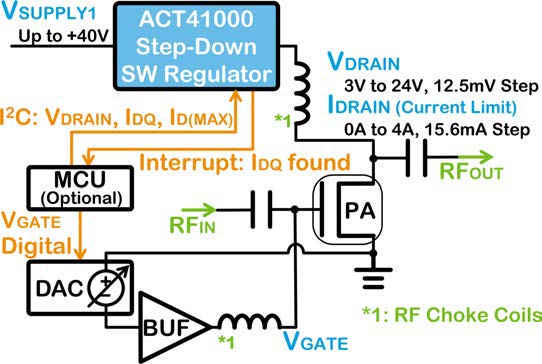

Pour alimenter un drain d'amplificateurs de puissance (PA) GaN/GaAs, l'ACT41000 prend en charge une sortie programmable à la fois programmable à la fois en tension et en courant (limite). et le dispositif fonctionne de manière transparente en courant constant (CC) et en tension constante (CV). sans discontinuité.
Qorvo programme en usine les paramètres par défaut et un MCU optionnel peut les reprogrammer à la volée via I2C.
La limite de courant précise à 256 étapes permet à un MCU de détecter un IDQ précis en éliminant le recours au courant. IDQ précis en éliminant un circuit intégré de capteur de courant. Le contrôle en mode courant, propriété de Qorvo®, utilise l'horloge de son oscillateur intégré avec un spectre étalé. avec spectre étalé ou une horloge externe pour se synchroniser. externe pour la synchronisation. Ce fonctionnement à fréquence fixe avec la boucle de contrôle stable réduit considérablement le bruit de la puissance de sortie et les EMI vers les composants RF sensibles au bruit.
L'ACT41000 fournit deux (2) rails auxiliaires pour les périphériques tels que les contrôleurs, les capteurs, etc. périphériques comme les contrôleurs, les capteurs, etc. Il est disponible dans un boîtier QFN 32 broches, 5 mm × 5 mm, boîtier QFN thermiquement amélioré.
Plus d'informations
Caractéristiques de l'ACT41000
|
Applications :
- RF PA (GaN/GaAs) Drain Bias / Power avec recherche IDQ
- Alimentations générales pour les télécommunications et l'industrie
- Modules RF de télécommunication
- Systèmes radar
Caractéristiques principales :
- Tension d'entrée opérationnelle de 4,5 V à 40 V
- Sortie programmable avec valeurs par défaut d'usine
- Tension de sortie : 3 V à 24 V par pas de 12,5 mV
- Courant de sortie (limite) : Jusqu'à 4 A par pas de 15,6 mA
- Mode courant à fréquence fixe de 450 kHz à 2,25 MHz, avec synchronisation par horloge externe et spectre étalé
- Convertisseur Buck 5 V / 350 mA à polarisation automatique avec LDO AUX 20 mA, tension de sortie programmable
- Interface I2C, mode rapide plus (Fm+, 1 MHz)
Protections :
- UVLO, OVP, UVP (Hiccup/Latch-off), OCP, TSD
- Boîtier QFN de 5 mm × 5 mm thermiquement amélioré.
- Options automobiles AEC-Q100 disponibles
|
|
Découvrir l'ACT 41000 !
