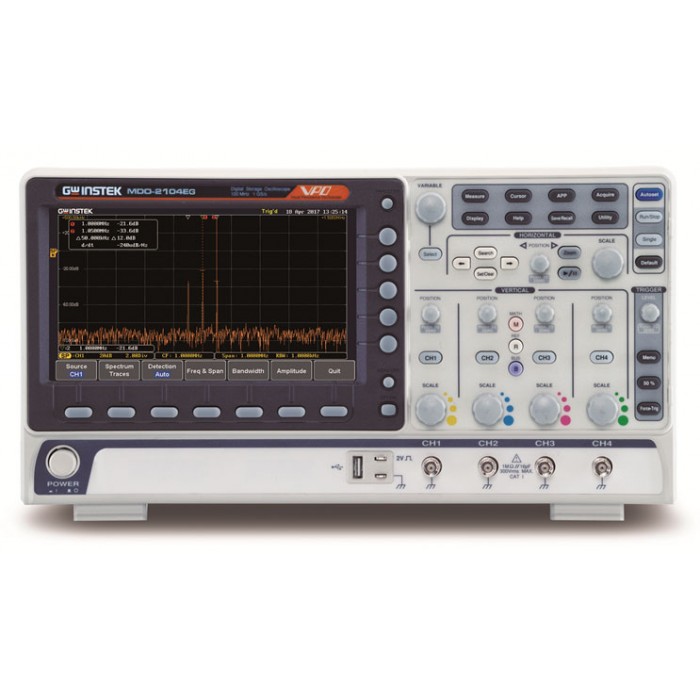

Oscilloscope 70MHz 2 voies tout en un : MDO-2072EX Agrandir l'image

Oscilloscope 100MHz 2 voies tout en un : MDO-2102EX | GW INSTEK

La série MDO-2000E est un oscilloscope à domaines mixtes multifonctionnel. La série comprend deux combinaisons de caractéristiques: MDO-2000EG et MDO-2000EX. Les modèles MDO-2000EG disposent d'un analyseur de spectre intégré et d'un générateur de formes d'ondes arbitraires 25MHz double canal.

Plus de détails

Téléchargement
Description

La série MDO-2000E est un oscilloscope à domaines mixtes multifonctionnel. La série comprend deux combinaisons de caractéristiques: MDO-2000EG et MDO-2000EX. Les modèles MDO-2000EG disposent d'un analyseur de spectre intégré et d'un générateur de formes d'ondes arbitraires 25MHz double canal. Les modèles MDO-2000EX incluent un analyseur de spectre intégré, un générateur de formes d'ondes arbitraires, un multimètre numérique 5 000 points et une alimentation 5V / 1A. Premier du genre, le MDO-2000EX est le seul oscilloscope équipé d'un multimètre numérique et d'une alimentation électrique dans l'industrie du T & M.

Caractéristiques Techniques

  • Sélections de bande passante 100MHz; 2 canaux
  • Le taux d'échantillonnage en temps réel pour chaque canal est de 1GSa / s (modèles à 2 canaux)
  • La fréquence d'échantillonnage maximale en temps réel est de 1GSa / s (modèles à 4 canaux)
  • Profondeur de mémoire de 10 M par canal et technologie d'affichage de forme d'onde VPO
  • Taux de mise à jour de la forme d'onde jusqu'à 120 000 wfms / s
  • Écran LCD TFT de 8 "WVGA
  • Logiciel gratuit d'analyse de réponse en fréquence
  • La FFT maximale de 1M fournit des mesures de résolution de domaine de fréquence plus élevée
  • Haut, bas et filtre passe-bande
  • 29 000 mémoires segmentées et fonctions de recherche de forme d'onde
  • Fonction de déclenchement et de décodage du bus série I2C / SPI / UART / CAN / LIN
  • La fonction de journal de données est capable de suivre les changements de signal jusqu'à 1000 heures
  • Fonction de stockage réseau
  • Fonction de test de masque
  • Le MDO-2000EG est équipé d'un analyseur de spectre et d'un AWG MDO-2000EX à 25 MHz à deux canaux, équipé d'un analyseur de spectre; un AWG à deux canaux de 25 MHz; DMM et alimentation.
Fiche technique
Nombre de voies2 voies
Bandes passantes100 MHz
Décodages & analysesI2C, SPI, UART, CAN, LIN
Diagonales de l'écrande 8 à 10''
Echantillonnages≤ 2 Géch/s
InterfaceUSB, LAN
Mémoiresde 6 M à 100 M points
