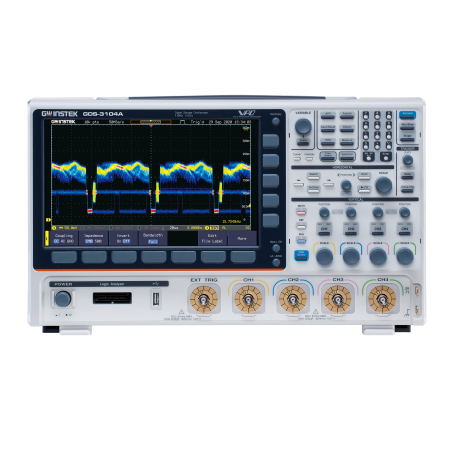

Oscilloscope numérique 1 GHz – 2 ou 4 voies : GDS-3102A / GDS-3104A | GW INSTEK

La série GDS-3000A de GW Instek regroupe des oscilloscopes numériques de stockage 1 GHz avec 2 ou 4 voies analogiques, complétés par un mode analyseur de spectre et des fonctions avancées d’analyse de puissance. Avec un échantillonnage jusqu’à 5 GSa/s (½ voies actives) et une profondeur mémoire de 200 Mpts par canal, ces instruments offrent une visibilité très fine sur les signaux rapides et transitoires, même sur de longues fenêtres temporelles.

Dotés d’un écran TFT couleur 10,2" et d’une cadence de mise à jour pouvant atteindre 200 000 formes d’onde/s, les GDS-3000A se positionnent comme une solution polyvalente pour les bancs de test électroniques, la R&D, la validation et la maintenance avancée.

Avantages :

• Bande passante 1 GHz sur toutes les voies pour les mesures haute fréquence et les fronts très raides.
• Profondeur mémoire 200 Mpts par canal pour capturer des séquences longues sans sacrifier le taux d’échantillonnage.
• Taux de rafraîchissement jusqu’à 200 k wfms/s permettant de détecter rapidement les événements sporadiques.
• Mode haute résolution pour réduire le bruit et améliorer la précision des mesures automatiques.
• Double analyseur de spectre intégré (deux canaux simultanés) avec spectrogramme pour l’analyse fréquentielle détaillée.
• Générateur arbitraire double voie 25 MHz intégré pour la stimulation de circuits et la reproduction de signaux réels capturés.
• Option analyse de puissance complète (SMPS, pertes de commutation, Bode, PSRR, B-H, etc.) pour les applications d’électronique de puissance.
• Option MSO 16 voies logiques pour la corrélation analogique/numérique (bus I²C, SPI, UART, CAN, LIN, etc.).
• Interfaces de communication complètes (USB host/device, LAN, RS-232, option GPIB) et serveur Web intégré pour le contrôle à distance.
• Coût de possession optimisé grâce à une grande intégration fonctionnelle (DSO + SA + AWG + power analysis) dans un seul châssis compact.

Caractéristiques principales :

• Bande passante analogique : 1 GHz sur toutes les voies.

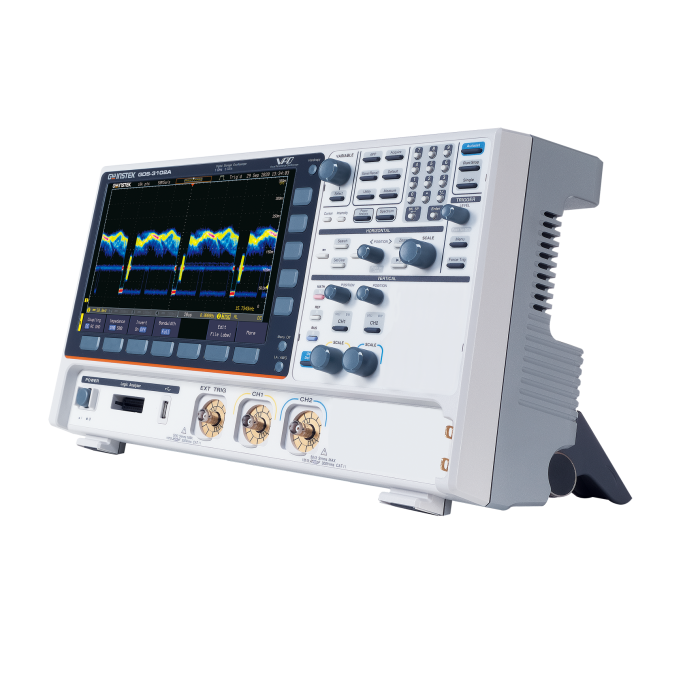

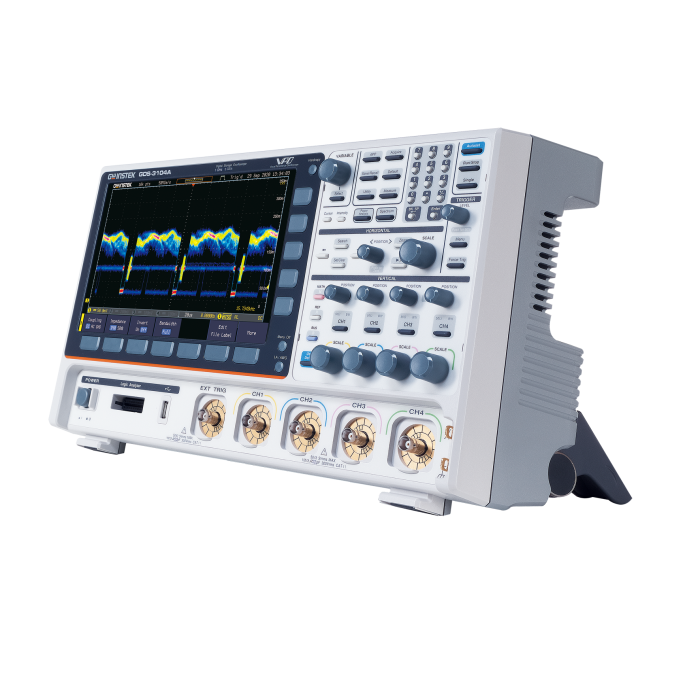

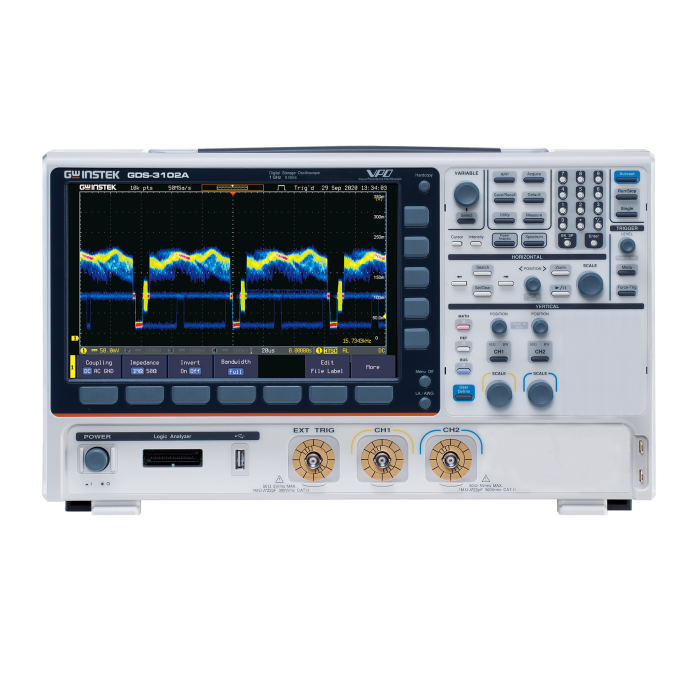

• Nombre de voies analogiques : 2 voies (GDS-3102A) ou 4 voies (GDS-3104A).
• Taux d’échantillonnage temps réel : jusqu’à 5 GSa/s sur ½ canaux, 2,5 GSa/s sur tous les canaux.
• Mémoire par canal : 200 Mpts, avec segmentation jusqu’à 490 000 segments pour l’analyse d’événements.
• Écran : TFT couleur 10,2", résolution 800 × 480.
• Analyseur de spectre : double canal, avec mode spectrogramme pour la visualisation temporelle des variations fréquentielles.
• Mesures automatiques : 38 paramètres (tension, temps, fréquence, retard, puissance, etc.) avec fonctions statistiques complètes.
• Générateur arbitraire : 2 canaux, 25 MHz, nombreuses formes d’onde prédéfinies et possibilité de rejouer des signaux capturés.
• Fonctions d’analyse de puissance (option) : qualité réseau, harmoniques, courant d’appel, rendement, réponse transitoire, pertes de commutation, B-H, PSRR, boucle de régulation.
• Option MSO : module 16 voies numériques enfichable, décodage bus série intégré.
• Interfaces : USB host, USB device, LAN, RS-232, option GPIB, sortie VGA, sortie trigger.
• Fonction serveur Web : visualisation et contrôle à distance via navigateur, téléchargement de configurations et de captures d’écran.

Applications typiques :

• Électronique de puissance et alimentations à découpage : analyse de rendement, pertes de commutation, qualité réseau, Bode, PSRR.
• R&D et validation de cartes numériques hautes vitesses : corrélation analogique/numérique, décodage de bus série, analyse de gigue.
• Applications RF et télécom : caractérisation de signaux IF/RF, analyse spectrale, recherche de perturbations et de spurious.
• Audio, automobile et embarqué : mesures multivoies, tests de systèmes d’infotainment, capteurs et bus de communication.
• Instrumentation de laboratoire : bancs de test génériques, enseignement avancé, maintenance et diagnostic de systèmes complexes.

Pourquoi choisir la série GDS-3000A :

• Un seul instrument pour le temps, la fréquence et la puissance : oscilloscope 1 GHz, analyseur de spectre double canal, AWG 25 MHz et analyse de puissance réunis dans un châssis compact.
• Grande réserve de performances (5 GSa/s, 200 Mpts, 200 k wfms/s) pour sécuriser vos campagnes de test actuelles et futures.
• Évolutivité grâce aux options MSO et analyse de puissance, activables en fonction des besoins de vos projets.
• Gain de temps en mise au point via les fonctions de recherche, de segmentation mémoire et les raccourcis de mesures.
• Intégration aisée dans les bancs automatisés avec interfaces standard, serveur Web et pilotage SCPI.
• Accompagnement ES France : conseil avant-vente, aide au choix de la configuration (options MSO, power, sondes), support technique et intégration dans vos environnements de test.

Tableau comparatif des modèles de la série GDS-3000A :
