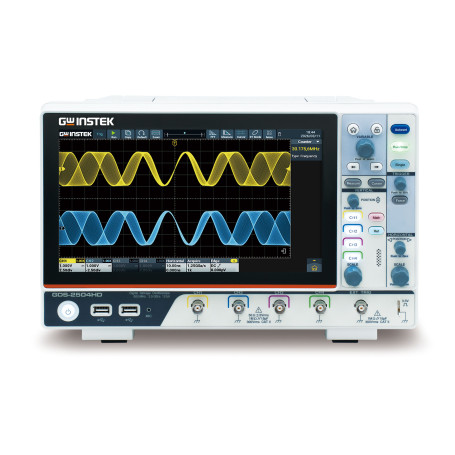

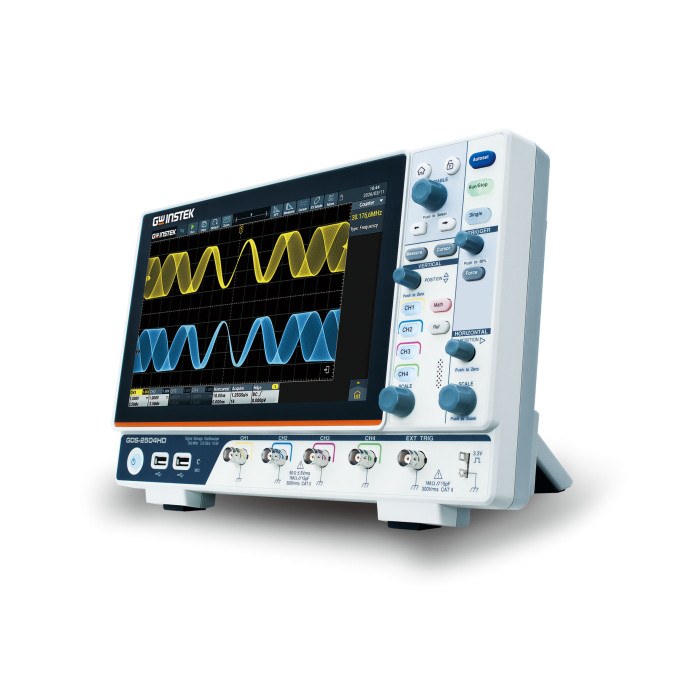

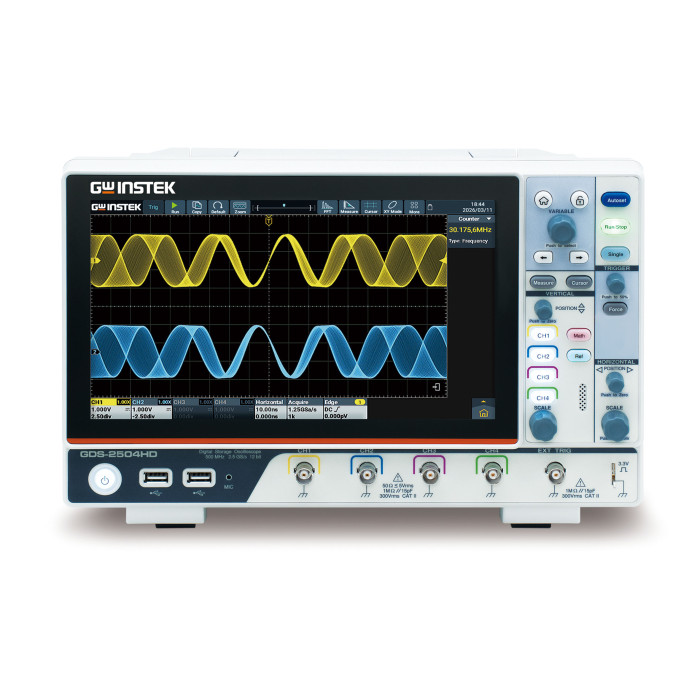

Oscilloscope numérique 12 bits - 250/350/500 MHz : série GDS-2000HD/HG | GW INSTEK

La série GDS-2000HD/HG regroupe des oscilloscopes numériques de stockage 12 bits, disponibles avec des bandes passantes de 250 MHz, 350 MHz ou 500 MHz. Elle est conçue pour les environnements de laboratoire, les essais sur le terrain et les usages pédagogiques nécessitant une mesure précise dans un format compact.

Les modèles de la série intègrent une résolution matérielle de 12 bits, une précision verticale de ± 1,5 % à partir de 5 mV/div, une précision horizontale de ± 1 ppm et un taux d’échantillonnage temps réel maximal de 2,5 Géch./s.

Les modèles HG ajoutent un générateur de fonctions arbitraires 50 MHz, avec 28 formes d’onde standard et une fonction de copie de forme d’onde pour les essais de stimulation et de réponse.

Avantages

• Résolution matérielle 12 bits : conversion analogique-numérique sur 4096 niveaux pour améliorer la lisibilité des formes d’onde.
• Précision verticale ± 1,5 % : adaptée aux mesures nécessitant une bonne fidélité d’amplitude.
• Précision horizontale ± 1 ppm : utile pour les analyses de fréquence, de temps et de phase.
• Fonctions d’analyse intégrées : analyse FFT 1 Mpt, voltmètre numérique, fréquencemètre 6 chiffres, filtres numériques et 43 paramètres de mesure automatiques.
• Décodage de bus série standard : déclenchement et décodage RS232/UART, I²C, SPI, CAN et LIN.
• Utilisation mobile possible : poids d’environ 3,2 kg et prise en charge de l’alimentation Type-C selon les conditions indiquées par le fabricant.
• Système Android : interface multipoint, enregistrement d’écran, prise en charge de périphériques et commande à distance par le Web.

Caractéristiques principales

• Bandes passantes disponibles : 250 MHz, 350 MHz ou 500 MHz selon le modèle.
• Nombre de voies : 4 voies + entrée de déclenchement externe.
• Résolution verticale : 12 bits.
• Taux d’échantillonnage temps réel maximal : 2,5 Géch./s en demi-voies, 1,25 Géch./s sur toutes les voies.
• Profondeur mémoire maximale : jusqu’à 500 Mpts pour les modèles 350 MHz et 500 MHz ; jusqu’à 100 Mpts pour les modèles 250 MHz.
• Analyse FFT : 1 Mpt.
• Déclenchements : 14 types de déclenchements.
• Mesures automatiques : 43 paramètres avec statistiques.
• Affichage : écran LCD 10,1 pouces, 1024 x 600 pixels.

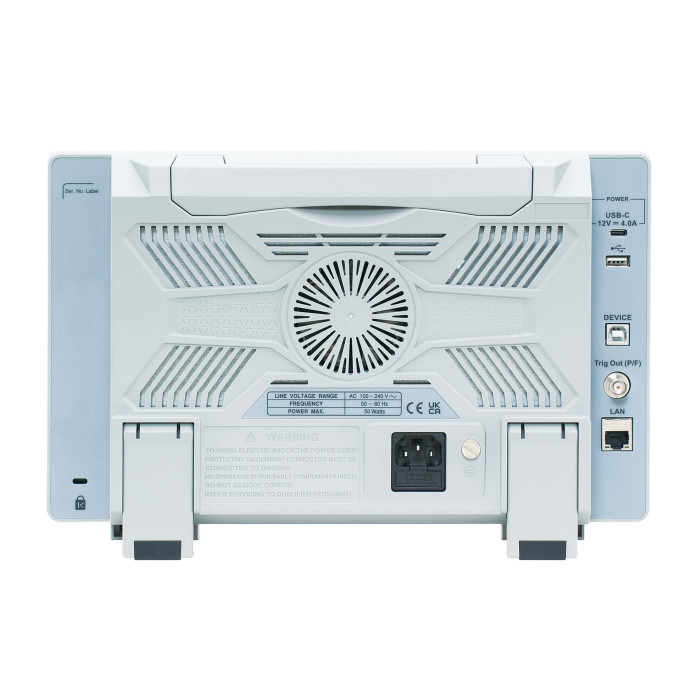

• Interfaces : ports USB, Ethernet, alimentation Type-C.
• Logiciel téléchargeable : OpenWave et pilote LabView.

Applications typiques

• Vérification et essais d’ingénierie.
• Mesure sur alimentations à découpage.
• Développement produit et débogage.
• Validation de communications embarquées dans les véhicules.
• Essais en laboratoire et sur le terrain.
• Enseignement technique et démonstrations pédagogiques numérisées.

Pourquoi choisir Oscilloscope numérique 12 bits - 250/350/500 MHz : série GDS-2000HD/HG

La série GDS-2000HD/HG constitue une solution adaptée aux besoins de mesure nécessitant une résolution 12 bits, une bonne précision temporelle, des fonctions d’analyse intégrées et une utilisation intuitive. Les versions HG permettent également d’associer mesure et génération de signal grâce au générateur de fonctions arbitraires intégré.

ES France accompagne les utilisateurs dans le choix du modèle, la comparaison des bandes passantes, la sélection des accessoires de mesure et l’intégration de l’oscilloscope dans les environnements de test, de validation ou d’enseignement.
