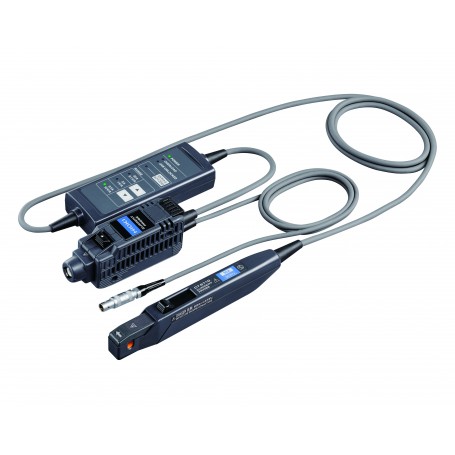

Sonde de courant de DC à 50 MHz 0,5 A AC/DC : CT6710 | HIOKI

Le CT6710 (DC à 50 MHz) offre une plage inférieure de 0,5 A, ce qui, avec le signal de bruit amélioré, permettra aux clients de capturer de manière positive les signaux actuellement masqués dans le bruit.

Plus de détails

Téléchargement

Description

Le CT6710 (DC à 50 MHz) offre une plage inférieure de 0,5 A, ce qui, avec le signal de bruit amélioré, permettra aux clients de capturer de manière positive les signaux actuellement masqués par le bruit. La plage basse de 0,5 A est particulièrement importante pour mesurer la faible consommation en courant d'appareils sans fil alimentés par batterie ou de circuits intégrés devant fonctionner sous certains niveaux de puissance afin de maximiser la durée de vie de la batterie et de conserver l'énergie.

Caractéristiques Techniques

  • Fréquence : DC à 50 MHz
  • Temps de montée (10% à 90%) : 7,0 ns
  • Courant max :
    • 30 A
    • 5 A
    • 0,5 A
  • Tension de sortie :
    • 0,1 V
    • 1 V
    • 10 V
  • Effet des champs magnétiques externes : 20 mA

Applications

  • Développement d'équipements médicaux
  • Test de consommation de courant en veille des équipements de télécommunication
  • Enregistrement de forme d'onde du courant inverseur de commutation
  • Mesure du courant d'appel et / ou du courant de fonctionnement des circuits d'alimentation à LED (plage faible à élevée)
  • Mesure du signal de commande des équipements de fabrication de semi-conducteurs
  • Mesure du courant du signal de commande des engins de chantier
  • Mesure de courant d'équipement contrôlé par moteur
  • Test de micro-courant de capteurs de contrôle dans des dispositifs portables
  • Test de la forme d'onde actuelle des alimentations d'inverseur à base de GaN


Avantages

  • Moins de 0,5A par rapport aux produits existants
  • 3 gammes dans un seul appareil

Fiche technique

AlimentationsAuto-alimenté
Bandes passantes50 à 150 MHz
CourantsAC / DC
Courants de crête1 mA à 5 A
