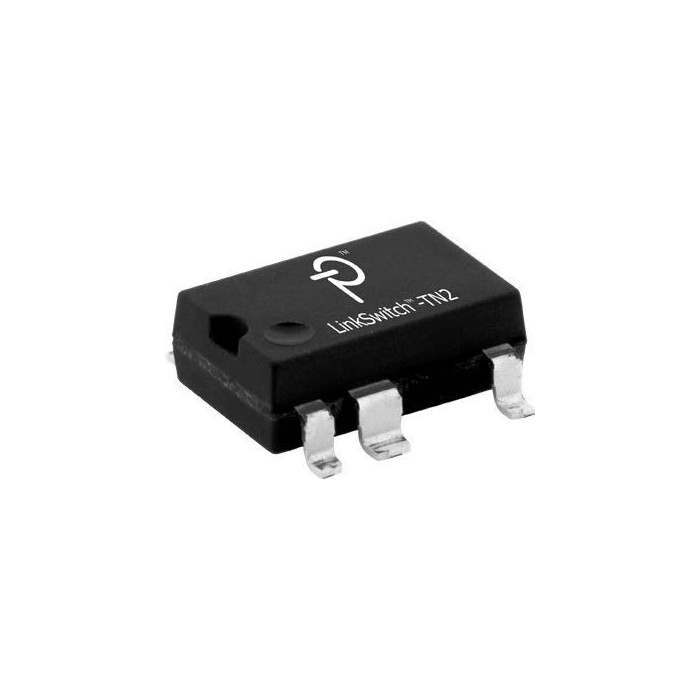

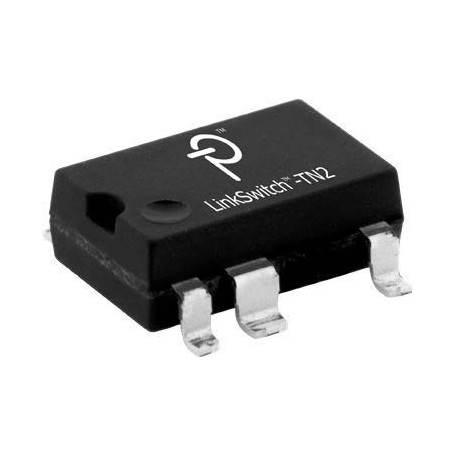

Circuit de commutation : Linkswitch TN2Q Agrandir l'image

Circuit de commutation : Linkswitch TN2Q | POWER INTEGRATIONS

La famille LinkSwitch ™ -TN2 de circuits intégrés pour alimentations automobiles permet une réduction significative du nombre de composants par rapport aux solutions traditionnelles.

Plus de détails

Téléchargement

Description

La famille LinkSwitch ™ -TN2 de circuits intégrés pour alimentations automobiles permet une réduction significative du nombre de composants par rapport aux solutions traditionnelles. Les conceptions des convertisseurs Flyback utilisant les circuits intégrés LinkSwitch-TN2 intègrent une commande côté primaire très fiables sans l'utilisation d’opto-coupleurs. La famille d'appareils prend en charge les topologies de conversion buck, buck-boost et flyback. Chaque appareil comprend un MOSFET de puissance 750 V, un oscillateur, une commande marche / arrêt, une gigue de fréquence, une limite de courant rapide (cycle par cycle), une protection thermique (hysteresis) et un circuit de protection contre les surtensions sur un circuit intégré monolithique.

Les circuits intégrés LinkSwitch-TN2 consomment très peu de courant en veille, ce qui se traduit par des conceptions d'alimentation avec moins de 50 mW de consommation à vide à une entrée de 400 V DC. Une gamme complète de fonctions de protection permet des alimentations sûres et fiables protégeant l'appareil et le système contre les défauts de surtension d'entrée et de sortie, les défauts thermiques de l'appareil et les surcharges de sortie de l’alimentation ou les défauts de court-circuit.

Avantages :

  • Meilleur performance et flexibilité de conception
  • Qualifié AEC-Q100
  • Prend en charge les topologies buck, buck-boost et flyback
  • Large plage de tension d'entrée 60 VDC à 550 VDC
  • Excellente régulation de charge et de ligne
  • Fonctionnement à 66 kHz avec une limite de courant précise
  • Permet l'utilisation d'inductances disponibles dans le commerce à faible coût
  • Réduit la taille et le coût de composants magnétiques et du condensateur de sortie
  • La gigue de fréquence réduit la complexité du filtre CEM
  • Le brochage simplifie la dissipation thermique du PCB
  • La fabrique et l'assemblage sont certifiés IATF16949

Sécurité et de fiabilité :

  • Redémarrage automatique pour les défauts de court-circuit et de boucle ouverte
  • Protection contre les surtensions de sortie (OVP)
  • Protection thermique (OTP)
  • La ligne de fuite étendue entre la broche DRAIN et toutes les autres broches améliore la fiabilité du champ
  • 750 V MOSFET pour une excellente tenue aux surtensions EcoSmart ™ - Extrêmement économe en énergie
  • Courant d'alimentation de secours inférieur à 100 μA
  • Le contrôle marche / arrêt offre une efficacité constante sur une large plage de charge
  • Répond facilement à toutes les réglementations mondiales en matière d'efficacité énergétique
  • Consommation à vide inférieure à 50 mW
