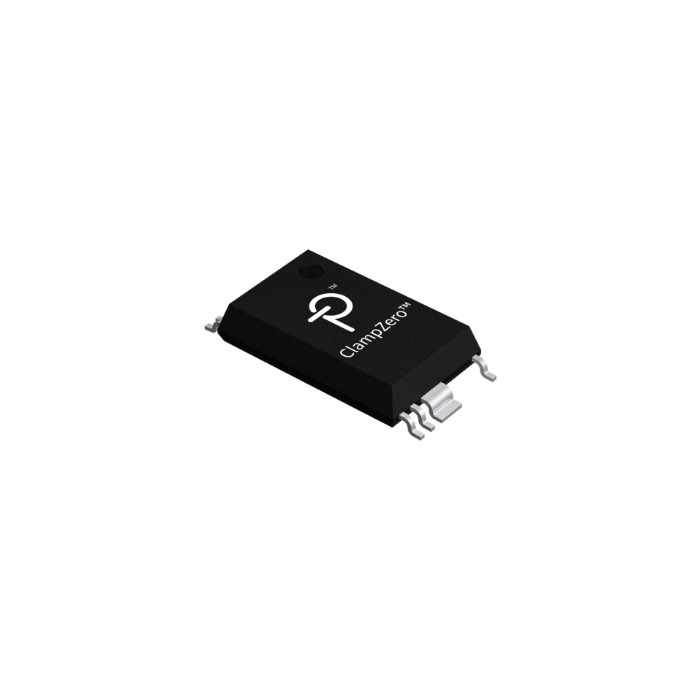

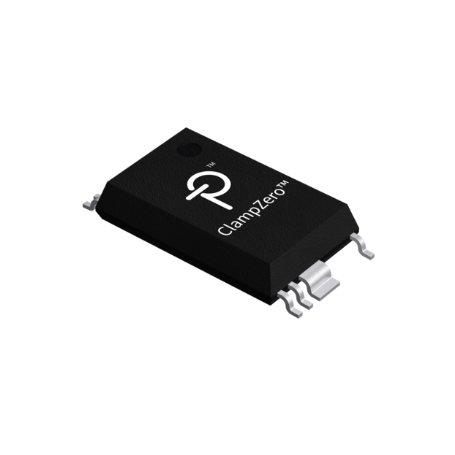

Circuit à pince active avec switch haute tension intégré pour Innoswitch 4-CZ : ClampZero | POWER INTEGRATIONS

Le circuit intégré ClampZero s'associe à la famille de circuits intégrés InnoSwitch™4 pour éliminer et recycler l'énergie gaspillée en raison des pertes de commutation dans la pince et le commutateur primaire, ce qui minimise la taille physique du transformateur. Cela améliore considérablement l'efficacité de l'alimentation - dépassant facilement 95 % - tout en conservant la flexibilité et le faible nombre de composants de l'architecture flyback.

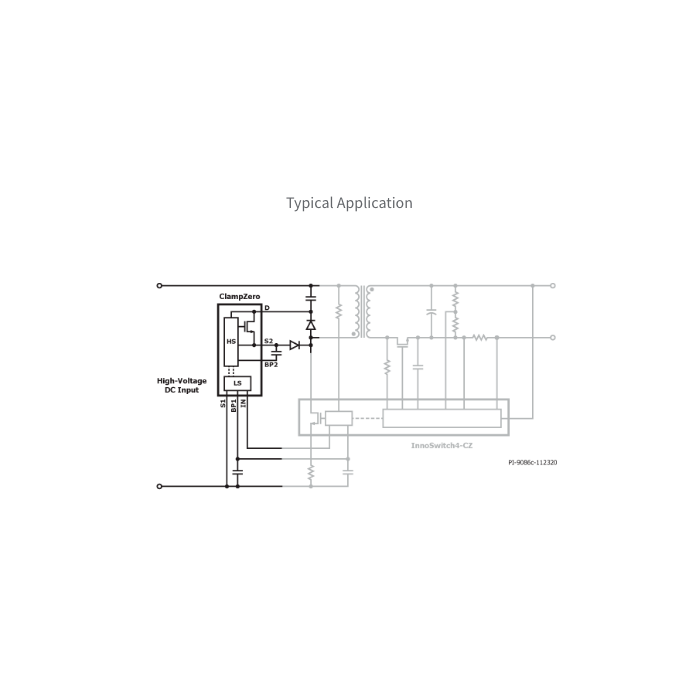

Schéma de ClampZero accolé à un circuit Innoswitch 4-CZ

Le ClampZero incorpore un commutateur de puissance côté haut et un contrôleur auto-biaisé à décalage de niveau qui reçoit la communication d'un émetteur-récepteur côté bas connecté au contrôleur primaire InnoSwitch4.

En assurant une commutation à tension nulle dans toutes les conditions de ligne et de charge et dans les modes de fonctionnement CCM et DCM, ClampZero s'associe à InnoSwitch4 pour mettre en œuvre une solution de flyback à pince active très flexible.

Caractéristiques :

• Élimine les pertes de commutation dans le commutateur primaire InnoSwitch4
• Capture et recycle l'énergie de l'inductance de fuite
• Améliore considérablement l'efficacité de l'alimentation électrique
• S'intègre parfaitement à l'InnoSwitch4
• Alimenté directement par la broche BYPASS de l'InnoSwitch 4-CZ
• Autobiaisé au démarrage
• Fonctionne en modes DCM et CCM

Références et spécifications :
