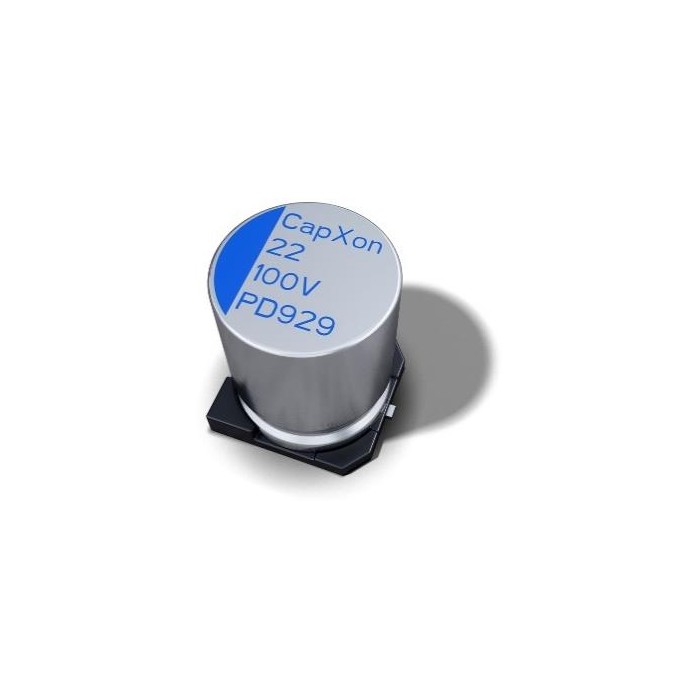

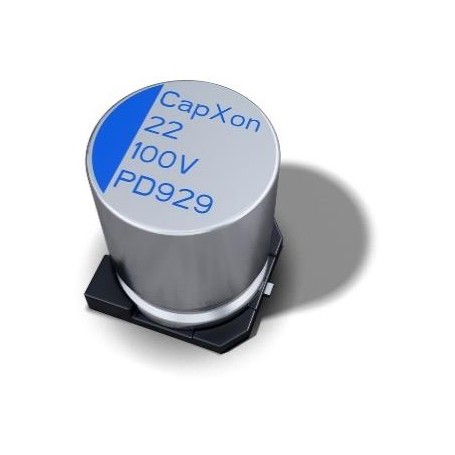

Condensateur Polymère CMS : Série PD

Agrandir l'image

Capxon

Condensateur Polymère CMS : Série PD | Capxon

Une faible ESR dans une gamme de fréquences élevées

Plus de détails

E.S. vous accompagne dans vos projets depuis 1963

Conseil d'experts

Prenez un RDV en ligne

Prêt, Démo, échantillons*

Financement***

Livre blanc : Supercondensateurs pour RTC Livre Blanc : Comparaison des condensateurs

Imprimer

Téléchargement

Documentation Capxon PD

Téléchargez ce fichier (684.3k)

Description

Caractéristiques techniques :

Composant CMS
Une faible ESR dans une gamme de fréquences élevées
Endurance :2 000 heures à 105°C
Grand courant d'ondulation autorisé
L'absence d'effet de sécheresse garantit une durée de vie extrêmement longue

Spécifications :

Items	Performance Characteristics
Operating Temperature Range	- 55 + 105° C
Rated Voltage Range VR	2.5 ~ 100V DC
Surge Voltage VS	(VR ≤ 20V): VS = 1.15∙VR - (VR ≥ 25V): VS = 1.10∙VR
Capacitance Range CR	10 ~ 3300μF
Capacitance Tolerance ΔC	±20% (120Hz @ 20°C)
Leakage Current I_LEAK (20° C - VR applied )	Not to exceed the values shown in standard ratings After 2 minutes
Disspation Factor % tanẟ (20° C 120 Hz)	Not to exceed the values shown in standard ratings
Equivalent Series Resistance ESR (20° C - 100 kHz)	Not to exceed the values shown in standard ratings

Durée de vie et résistance :

Lifetime Test
Endurance 105°C (VR applied)	Test 2 000 hours
	△C/CR Within ±20% of the initial value
	tanδ Not to exceed 150% of the value specified
	ESR Not to exceed 150% of the value specified
	I_LEAK Less than the specified value
Moisture Resistance stored at 60°C (RH 90 ~ 95%)	Test 1 000 hours
	△C/CR Within ±20% of the initial value
	tanδ Not to exceed 150% of the value specified
	ESR Not to exceed 150% of the value specified
	I_LEAK Less than the specified value
