Description

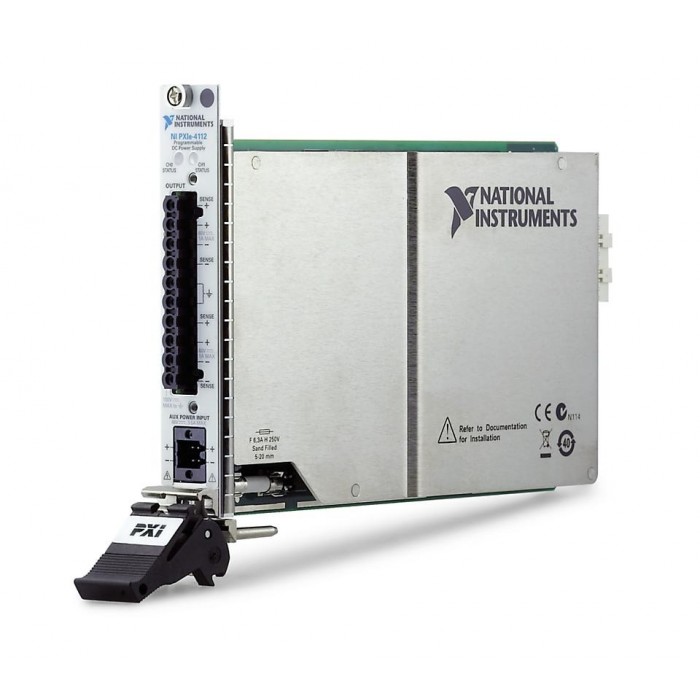

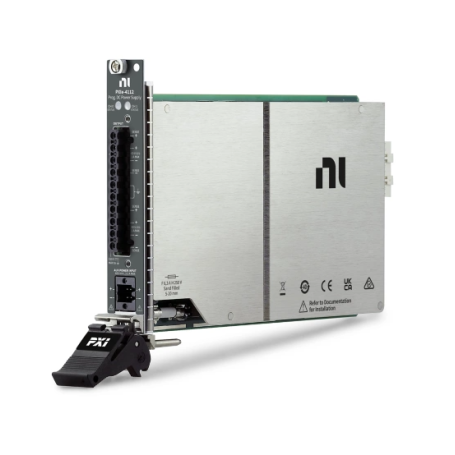

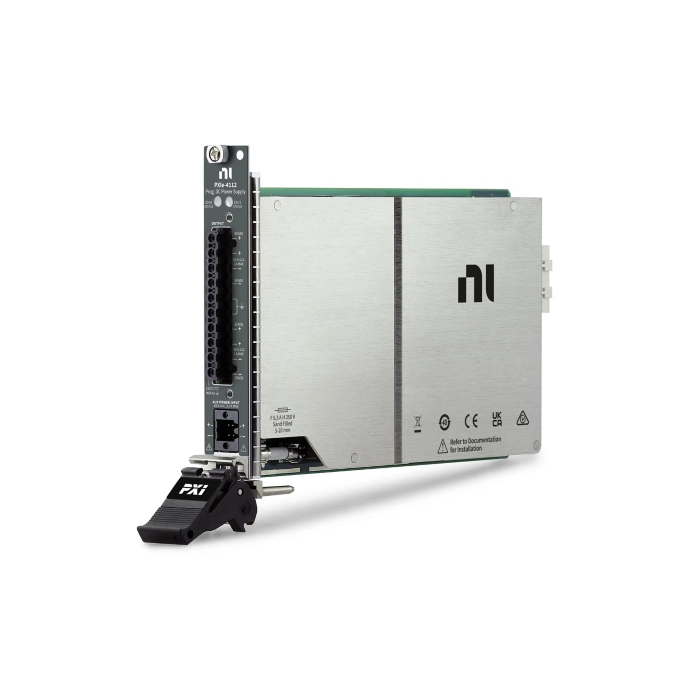

Le PXIe-4112 de National Instruments est une alimentation DC programmable double canal isolée conçue pour les systèmes PXI Express. Chaque canal délivre jusqu’à 60 V et 1 A, pour une puissance maximale de 60 W par canal, soit 120 W au total. Grâce à sa précision élevée, sa fonction remote sense et ses protections intégrées, il est parfaitement adapté aux bancs de test automatisés, à la caractérisation de composants et aux applications de R&D nécessitant un contrôle stable et précis.
Avantages :
- Deux sorties isolées avec contrôle indépendant, offrant flexibilité et sécurité.
- Puissance totale de 120 W (60 W par canal) pour des charges multiples.
- Déconnexion matérielle (output disconnect) pour protéger l’appareil sous test (DUT).
- Remote sense à quatre fils pour compenser les chutes de tension dans le câblage.
- Modes de fonctionnement : tension constante (CV) ou courant constant (CC), avec séquençage et déclenchement matériel.
- Protections intégrées : surintensité, inversion de polarité sense, sense ouvert, surchauffe et surtension auxiliaire.
Caractéristiques principales :
- Tension de sortie : jusqu’à 60 V DC, puissance 60 W par canal, résolution 0,1 V.
- Courant de sortie : jusqu’à 1 A par canal, résolution 0,01 A.
- Précision et résolution :
- Tension : résolution 2 mV, précision 0,12 % + 55 mV.
- Courant : résolution 34 µA, précision 0,15 % + 10 mA.
- Régulation de charge : tension ~12 mV/A ; courant ~32 µA/V.
- Vitesse de réponse : montée <20 ms (charge), <10 ms (à vide) ; réponse transitoire <200 µs à ±200 mV.
- Ripple et bruit : tension <24 mV crête-à-crête, RMS <4 mV ; courant RMS <2 mA.
- Isolation galvanique : sorties flottantes ±150 V DC, Catégorie I, tenue 800 Vpk.
- Format PXI Express : 3U, 1 slot.
Applications :
- Bancs de test automatisés pour l’aérospatiale, la défense et l’automobile.
- Caractérisation de composants électroniques (RF, capteurs, microcontrôleurs, modules de puissance).
- Applications nécessitant isolation galvanique, séquençage et contrôle précis de l’alimentation.
