782857-02 : NI PXIe-4113 Alimentation 2 voies, 10V, 6A | NI - NATIONAL INSTRUMENTS

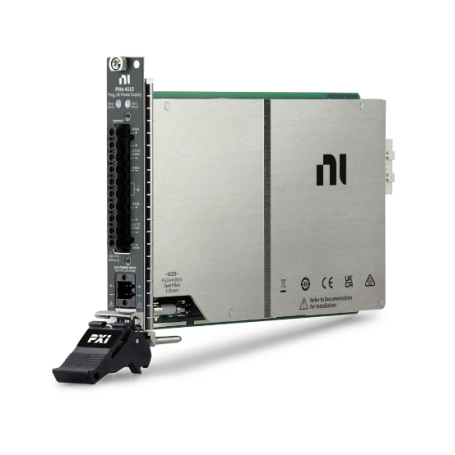

Le PXIe-4113 de National Instruments est une alimentation DC programmable triple canal conçue pour les systèmes PXI Express.Chaque canal fournit jusqu’à 20 V et 1 A avec une puissance maximale de 20 W par sortie, offrant une puissance totale de 60 W dans un module compact 3U, 1 slot. Grâce à ses sorties isolées, sa fonction remote sense et ses protections intégrées, il constitue une solution polyvalente et fiable pour les applications de test automatisé, la caractérisation de composants électroniques et la recherche et développement (R&D).

Avantages :

• Trois sorties isolées indépendantes pour une flexibilité maximale.
• Puissance totale de 60 W (jusqu’à 20 W par canal).
• Déconnexion matérielle des sorties pour protéger l’appareil sous test (DUT).
• Remote sense à quatre fils pour compenser les chutes de tension dans le câblage.
• Modes de fonctionnement : tension constante ou courant constant avec séquençage et déclenchement matériel.
• Protections intégrées contre les surintensités, inversion de polarité sense, sense ouvert, surchauffe et surtension auxiliaire.

Caractéristiques principales :

• Tension de sortie : jusqu’à 20 V DC par canal, 20 W par sortie.
• Courant de sortie : jusqu’à 1 A par canal.
• Précision et résolution :
  • Tension : résolution 1 mV, précision 0,03 % + 4 mV.
  • Courant : résolution 50 µA, précision 0,05 % + 250 µA.
• Ripple et bruit : tension <10 mV crête-à-crête, RMS <1 mV ; courant RMS <200 µA.
• Isolation galvanique : sorties flottantes ±12 V par rapport à la masse du châssis.
• Format PXI Express : 3U, 1 slot.

Applications :

• Bancs de test multi-sorties pour l’électronique embarquée.
• Caractérisation de circuits intégrés, capteurs et modules de puissance basse tension.
• Tests nécessitant une alimentation multi-canaux isolée avec contrôle précis.
