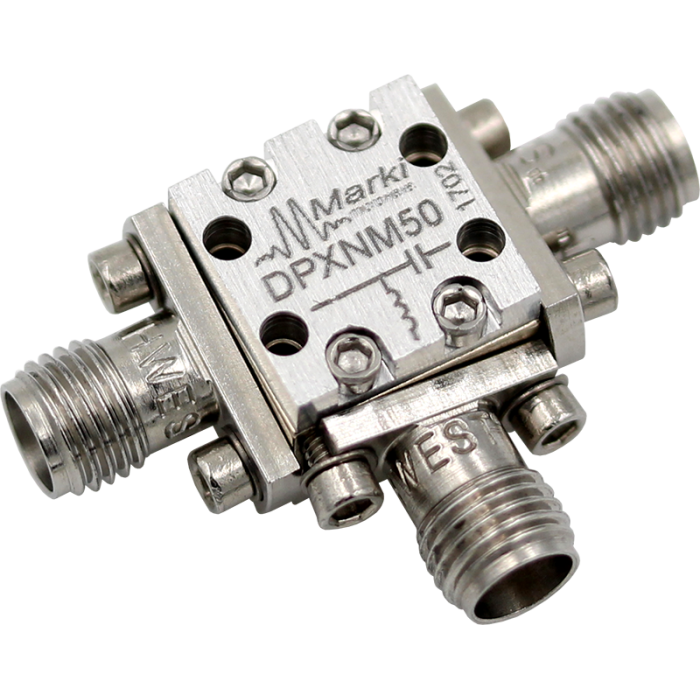

Diplexeur RF large bande de DC à 45 GHz : série DPX, MDPX et MMPX | MARKI MICROWAVE

Un diplexeur est un dispositif à trois ports qui combine ou divise un signal commun selon la fréquence, en séparant une bande passe-bas et une bande passe-haut. Contrairement à un duplexeur, qui combine deux filtres passe-bande, un diplexeur est destiné à couvrir des bandes très larges.

Les diplexeurs Marki permettent de combiner ou de diviser des signaux de fréquences différentes avec de faibles pertes. Ils peuvent également être utilisés comme filtres sans réflexion, avec un port terminé, à la sortie de mélangeurs ou d’autres dispositifs non linéaires générant de nombreuses harmoniques.

Avantages

• Large couverture de fréquence selon les modèles, du continu jusqu’à 45 GHz.
• Isolation élevée entre les voies passe-bas et passe-haut.
• Bandes passantes larges adaptées aux architectures RF et hyperfréquences.
• Versions en montage en surface, QFN ou CSP selon les références.
• Possibilité de séparation multi-bandes avec les modèles quadplexeurs MMPX.

Caractéristiques principales

• Fonction : diplexeur ou quadplexeur selon les modèles.
• Bandes couvertes : bandes passe-bas depuis DC et bandes passe-haut jusqu’à 45 GHz selon les références.
• Formats disponibles : SM, QFN 3 mm, QFN 4 mm, QFN 6 mm et CSP3 3,5 mm selon les modèles.
• Classement ECCN : EAR99 pour les nouvelles références indiquées.

Applications typiques

• Combinaison ou séparation de signaux RF selon leur bande de fréquence.
• Filtrage large bande dans les chaînes RF et hyperfréquences.
• Sortie de mélangeurs et traitement des harmoniques indésirables.
• Architecture multi-bandes avec les modèles quadplexeurs MMPX.
• Intégration compacte dans des modules RF grâce aux boîtiers SM, QFN et CSP.

Pourquoi choisir ces diplexeurs et quadplexeurs

Cette gamme de diplexeurs et quadplexeurs permet de couvrir des besoins variés en séparation, combinaison et filtrage de signaux RF. Les modèles DPX répondent aux besoins de diplexage large bande en montage en surface, les modèles MDPX apportent des solutions compactes en boîtiers QFN ou CSP, tandis que les références MMPX permettent la gestion de plusieurs bandes de fréquence dans un seul composant.

Références et spécifications
