Description

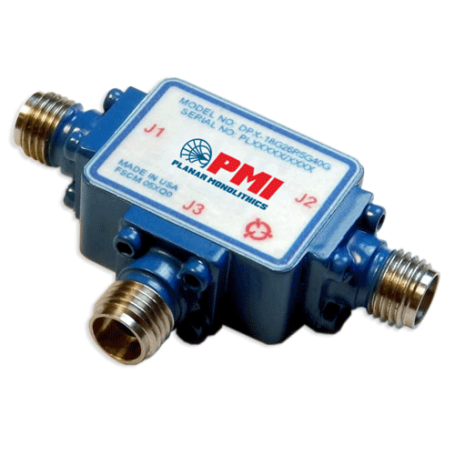

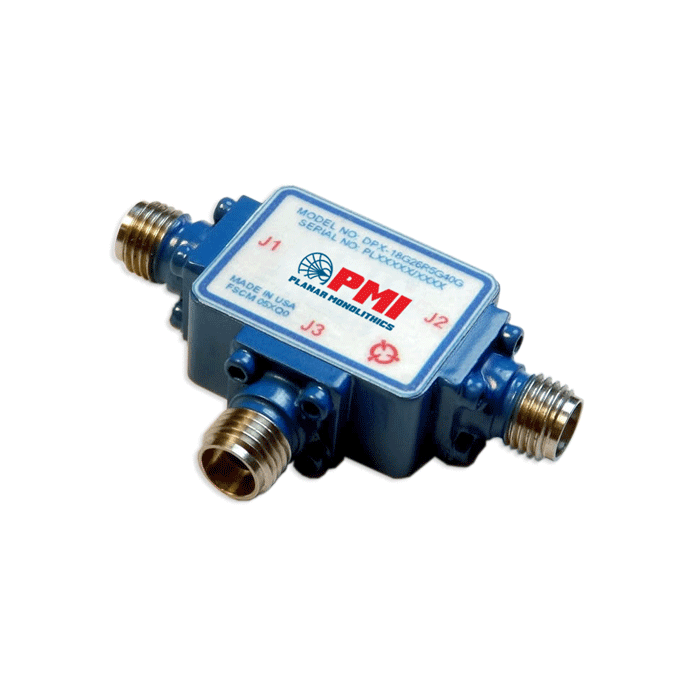

Le DPX-18G26R5G40G est un diplexeur RF faible perte conçu pour une utilisation sur la plage de fréquences de 18 à 40 GHz. Il dispose d’une fréquence de croisement à 26,5 GHz et offre une réjection supérieure à 60 dB.
Ce modèle compact est équipé de connecteurs 2,92 mm femelles. Le schéma mécanique de la page 1 indique une configuration avec une entrée RF et deux sorties filtrées, l’une pour la bande K et l’autre pour la bande Ka.
Avantages
- Plage de fonctionnement élevée de 18 à 40 GHz
- Fréquence de croisement à 26,5 GHz
- Réjection supérieure à 60 dB pour une séparation efficace des bandes
- Faibles pertes d’insertion en bande passante
- Format ultra compact adapté aux intégrations RF denses
- Connecteurs 2,92 mm femelles pour applications hyperfréquences
- Plage de température de fonctionnement de -40 °C à +85 °C
Caractéristiques principales
- Type : diplexeur RF faible perte
- Plage de fréquences : 18 à 40 GHz
- Fréquence de croisement : 26,5 GHz
- Perte d’insertion en bande passante K : 3,00 dB
- Perte d’insertion en bande passante Ka : 2,00 dB
- TOS en bande passante : 3,6:1 maximum
- Bande passante à 1 dB en bande K : 18 GHz minimum à 25 GHz maximum
- Bande passante à 1 dB en bande Ka : 28 GHz minimum à 40 GHz maximum
- Réjection en bande d’arrêt K : 60 dB de 32 à 46 GHz
- Réjection en bande d’arrêt Ka : 60 dB de DC à 22 GHz
- Bande d’arrêt K : 32 à 46 GHz
- Bande d’arrêt Ka : DC à 22 GHz
- Connecteurs entrée / sortie : 2,92 mm femelles
- Masse : 0,5 oz typique
- Finition : bleu peint
- Température de fonctionnement : -40 °C à +85 °C sur semelle
- Température de stockage : -65 °C à +125 °C
Applications typiques
- Systèmes RF et hyperfréquences de 18 à 40 GHz
- Séparation de bandes K et Ka
- Bancs de test hyperfréquences
- Chaînes de mesure nécessitant une forte réjection hors bande
- Sous-ensembles RF compacts
- Applications de filtrage et de répartition fréquentielle
Pourquoi choisir « Diplexeur RF faible perte 18 à 40 GHz, réjection supérieure à 60 dB : DPX-18G26R5G40G »
Le DPX-18G26R5G40G permet de séparer efficacement les bandes K et Ka dans un format compact, avec une fréquence de croisement à 26,5 GHz et une réjection supérieure à 60 dB. Il est adapté aux architectures RF nécessitant une séparation fréquentielle nette entre deux voies.
Grâce à ses faibles pertes d’insertion, ses connecteurs 2,92 mm femelles et son fonctionnement jusqu’à 40 GHz, ce diplexeur constitue une solution pertinente pour les systèmes hyperfréquences, les bancs de test et les intégrations RF compactes.
