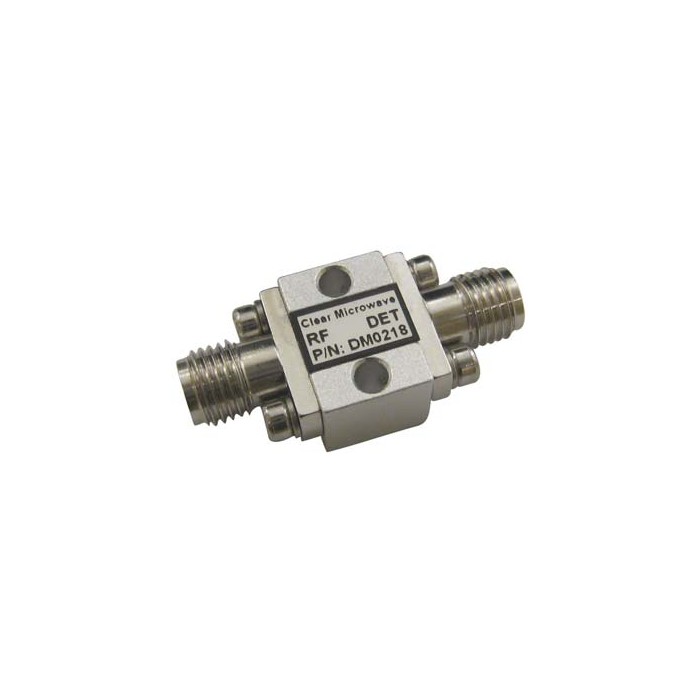

Détecteurs à diodes Schottky à polarisation nulle appariées RF : Série DMx Agrandir l'image

Détecteurs à diodes Schottky à polarisation nulle appariées RF : Série DMx | Clearmicrowave

Des exigences spéciales pour un type de connecteur différent, ou une autre gamme de fréquences sont disponibles sur demande.

Plus de détails

Description

Grâce à des compétences particulières en matière de conception et à l'aide d'outils de simulation EM 3D, Clear Microwave a développé des détecteurs haute performance jusqu'à 40 GHz.

Références et spécifications :

  • Excellente planéité en fonction de la fréquence
  • Excellente adaptation RF d'entrée
  • Trous de montage en option
  • Aucune polarisation requise
  • Haute Sensibilité

Des exigences spéciales pour un type de connecteur différent, ou une autre gamme de fréquences sont disponibles sur demande.

Références et spécifications :

Model  Frequency Range (GHz) Sensitivity ( mV/mW ) Flatness vs. Frequency ( ± dB ) TSS ( dBm ) Input Power ( dBm )
Negative Positive Negative Positive Negative Positive
DMS102 0.0001-2 600 500 0.2 0.25 1.05:1 1.05:1 20
DMS104 0.0001-4 500 500 0.4 0.35 1.08:1 1.08:1 20
DMS108 0.0001-8 600 500 0.2 0.25 1.05:1 1.05:1 20
DMS112 0.0001-12 500 450 0.7 0.7 1.30:1 1.35:1 20
DMS118 0.0001-18 500 450 1.4 1.4 1.45:1 1.75:1 20
DM3004 0.3-4 500 500 0.4 0.35 1.08:1 1.08:1 20
DM3008 0.3-8 500 500 0.55 0.5 1.20:1 1.30:1 20
DM3012 0.3-12 500 450 0.7 0.7 1.30:1 1.35:1 20
DM3018 0.3-18 500 450 1.4 1.4 1.45:1 1.75:1 20
DM0104 01-04 500 500 0.3 0.3 1.08:1 1.08:1 20
DM0108 01-08 500 500 0.4 0.45 1.20:1 1.30:1 20
DM0408 04-08 600 550 0.35 0.4 1.20:1 1.30:1 20
DM0412 04-12 600 550 0.6 0.6 1.30:1 1.35:1 20
DM0612 06-12 750 600 0.4 0.45 1.30:1 1.35:1 20
DM0618 06-18 750 600 1.0 1.1 1.45:1 1.65:1 20
DM0818 08-18 800 660 0.9 1.0 1.45:1 1.65:1 20
DM1218 12-18 950 850 0.8 0.75 1.45:1 1.65:1 20
DM1618 16-18 1500 1400 0.3 0.25 1.45:1 1.60:1 20
DM1620 16-20 1500 1400 0.45 0.35 1.80:1 1.90:1 20
