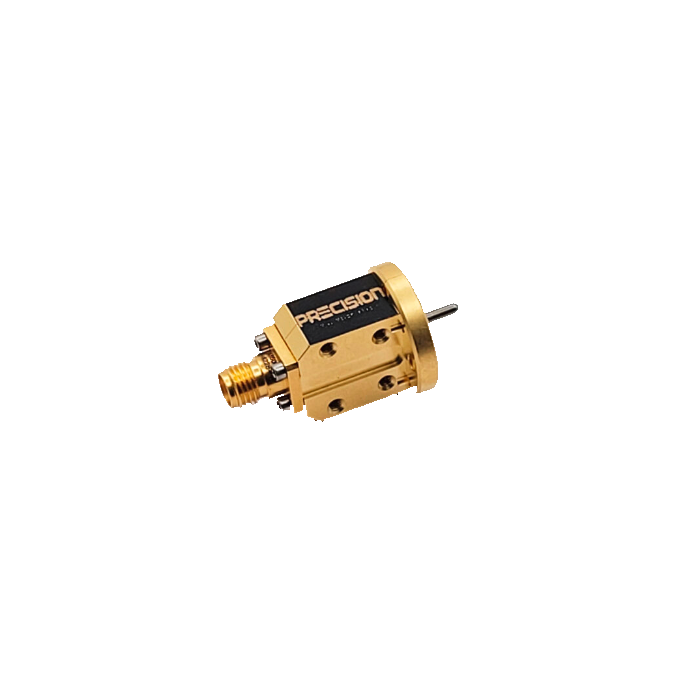

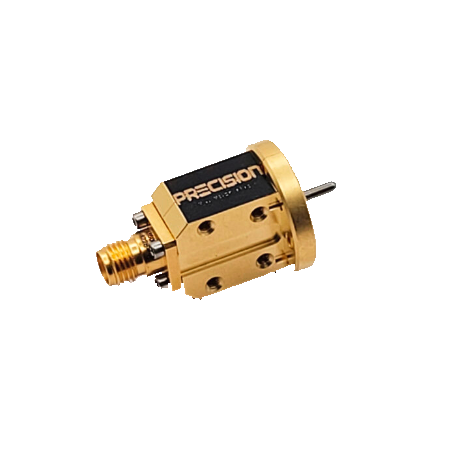

Détecteur RF en guide d’ondes, 26,5 à 140 GHz : série DET | MARKI MICROWAVE

La série DET regroupe des détecteurs RF en guide d’ondes destinés aux applications micro-ondes et ondes millimétriques. Ces détecteurs couvrent plusieurs bandes normalisées, du WR-28 au WR-8, avec une plage de fréquence allant de 26,5 à 140 GHz selon le modèle.

Ces détecteurs utilisent une diode Schottky à faible barrière, permettant une détection sensible des signaux RF. Leur format compact et léger facilite leur intégration dans des systèmes de mesure, de surveillance de puissance, de communication ou de radar.

Avantages

• Large couverture fréquentielle de 26,5 à 140 GHz selon le modèle
• Compatibilité avec plusieurs guides d’ondes : WR-28, WR-22, WR-19, WR-15, WR-12, WR-10 et WR-8
• Sensibilité élevée grâce à l’utilisation d’une diode Schottky à faible barrière
• Format compact et léger adapté aux systèmes haute fréquence
• Plage de fonctionnement étendue de -40 à +15 dBm selon les modèles indiqués
• Variation d’amplitude maîtrisée sur la bande de fonctionnement

Caractéristiques principales

• Fonction : détecteur RF en guide d’ondes
• Technologie : diode Schottky à faible barrière
• Plage de fréquence globale : 26,5 à 140 GHz
• Guides d’ondes disponibles : WR-28, WR-22, WR-19, WR-15, WR-12, WR-10 et WR-8
• Sensibilité minimale : de 700 à 1800 mV/mW selon le modèle
• Plage de puissance d’entrée en fonctionnement linéaire : -35 à -10 dBm
• Plage de puissance d’entrée en fonctionnement : -40 à +15 dBm
• Puissance RF d’entrée maximale : +17 dBm
• Température de fonctionnement : -20 °C à +70 °C
• Classification export : EAR99

Applications typiques

• Radar
• Compteurs de fréquence
• Systèmes de communication
• Surveillance de puissance RF
• Bancs de test micro-ondes
• Mesures en ondes millimétriques
• Détection de signaux en guide d’ondes

Pourquoi choisir les détecteurs RF en guide d’ondes série DET

La série DET permet de sélectionner un détecteur RF adapté à la bande de fréquence et au guide d’ondes utilisés dans le système. Grâce à leur sensibilité élevée, leur large plage de fonctionnement et leur format compact, ces détecteurs sont particulièrement adaptés aux applications de mesure, de surveillance de puissance et de détection de signaux RF dans les bandes micro-ondes et millimétriques.

Spécifications et modèles disponibles
