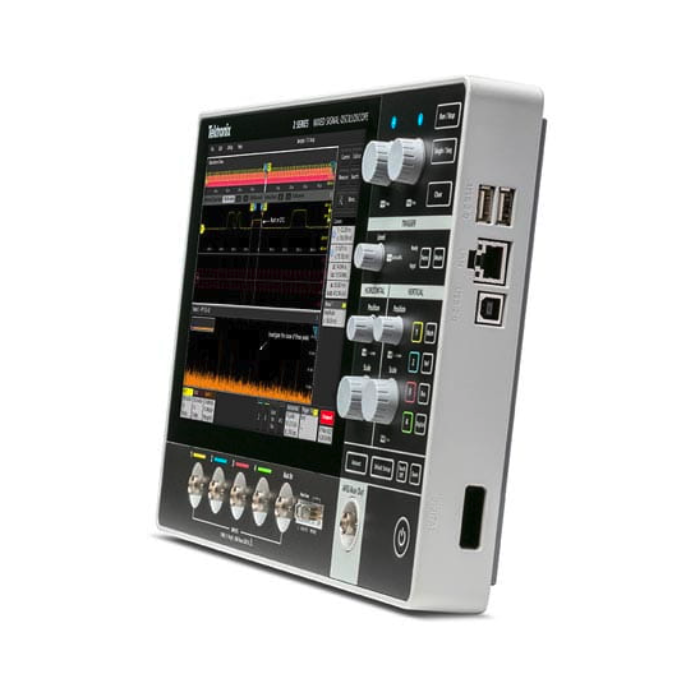

L'oscilloscope MSO2 est ultra compact et portable pesant moins de 1,8 kg pour à peine 40,4 mm d'épaisseur intégrant la norme VESA 100 x 100 mm. Batterie en option qui vous donne des heures d'autonomie sans fil qui vous feront découvrir un degré de liberté inédit au travail.
L'oscilloscope MSO2 est ultra compact et portable pesant moins de 1,8 kg pour à peine 40,4 mm d'épaisseur intégrant la norme VESA 100 x 100 mm. Cet oscilloscope puissant et compact vous accompagnera partout, du laboratoire aux interventions sur site et inversement. Mais ce n'est pas tout, la batterie en option vous donne des heures d'autonomie sans fil qui vous feront découvrir un degré de liberté inédit au travail.

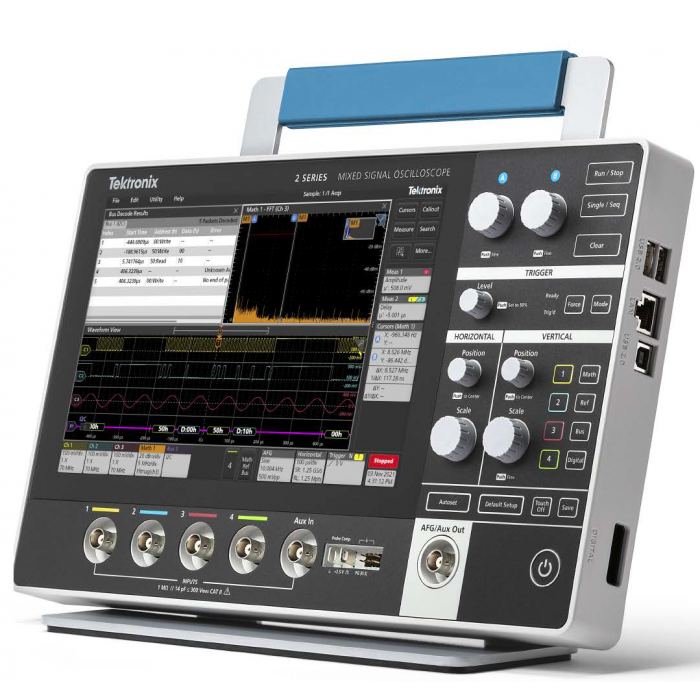

Le MSO Série 2 partage l'interface pour écran tactile primée et le panneau de contrôle simplifié de nos autres oscilloscopes, ce qui permet de passer facilement d'un modèle à l'autre de notre gamme. Aussi intuitif qu'un appareil mobile, ce MSO vous permettra de déboguer vos conceptions en un clin d'œil.

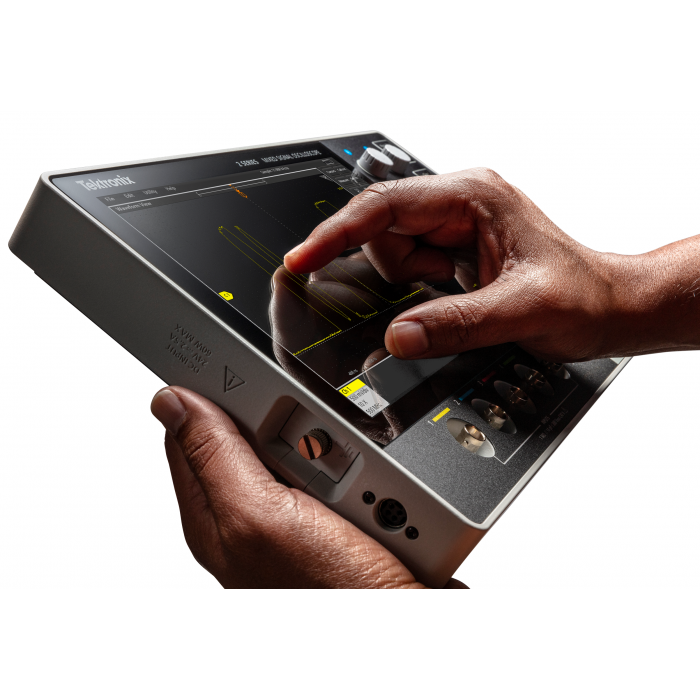

Faites glisser les formes d'onde pour régler les positions horizontale et verticale Pincez pour zoomer et changer d'échelle pour une vue détaillée de votre signal Balayez dans la direction que vous voulez pour accéder à différents menus
Oscilloscope qui répond toujours présent

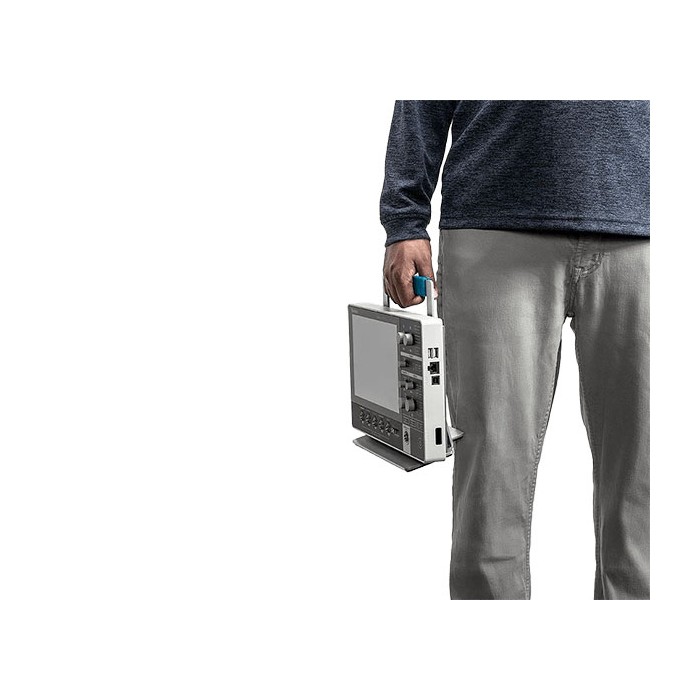

Compact et léger, vous pouvez l'emmener de votre laboratoire sur un site externe, et inversement. Peu importe l'endroit, vous disposerez toujours d'un outil fiable. Les deux emplacements pour batteries, remplaçables à chaud sur le lieu de travail, offrent une autonomie de huit heures.
Plus de capacités pour plus de polyvalence

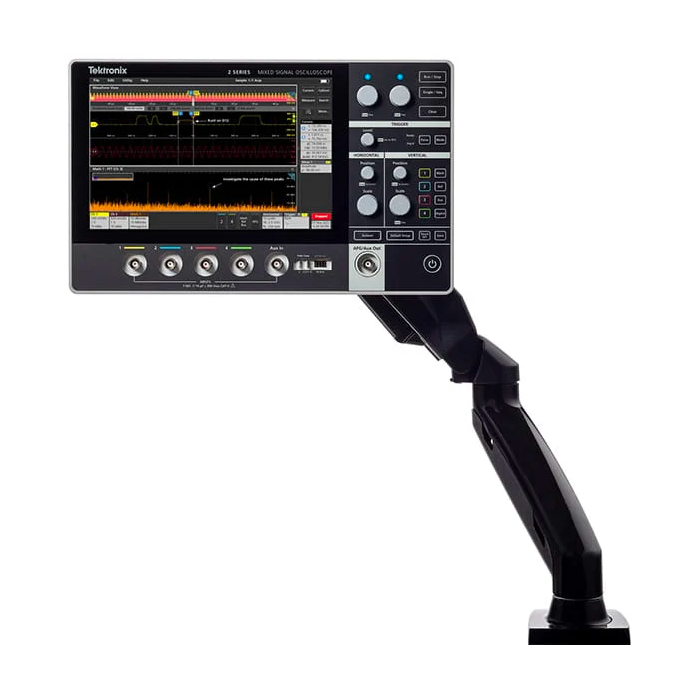

L'oscilloscope s'intègre de façon transparente et ne nécessite ni équipement , ni espace de bureau supplémentaire pour réaliser vos tests.
Débogage complet avec un seul instrument
Les options intégrées du MSO Série 2 permettent de faire face à tous les scénarios de débogage avec un seul instrument.
16 voies MSO intégrées pour tester les circuits numériques (en option)
AFG de 50 MHz, générateur de modèles 4 bits pour simuler le circuit en cours de test (en option)
Prend en charge différents types de sondes pour capturer une large gamme de signaux
Caractéristiques techniques
Voies d’entrée analogique
2 ou 4 entrées (MSO22 ou MSO24)
Bande passante
70 MHz, 100 MHz, 200 MHz, 350 MHz et 500 MHz
Fréquence d’échantillonnage
2,5 G éch./s - Demi-voies
1,25 G éch./s - Toutes les voies
Nombre d‘échantillons
10 millions de points par voie
Résolution verticale
8 bits ADC
Jusqu’à 16 bits en mode haute résolution
Types de déclenchement standard
Front, Largeur d’impulsion, Petite impulsion, Délai d’attente, Logique, Etablissement et Maintien, Temps de montée/descente, Bus parallèle
Analyse standard
Curseurs : Signal, Barres V, Barres H, Barres V&H
Mesures : 36
Tracés : XY, masque limite
Math : Arithmétique basique sur le signal, FFT et éditeur d’équations avancé
rechercher : Sur n’importe quel critère de déclenchement
Déclenchement, décodage et analyse de série (en option)
I2C, SPI, RS-232/422/485/UART, CAN, CAN FD, LIN et SENT
Voies d’entrée numériques (en option, disponibles ultérieurement dans les futurs versions logiciels) : 16 canaux MSO intégrés pour tester les circuits numériques
Générateur de fonctions arbitraires (en option)
Génération de signal 50 MHz, générateur de modèle 4 bits pour simuler le circuit testé
Types de signal : Arbitraire, sinusoïdale, carré, impulsion, rampe, triangle, niveau CC, gaussien, lorentz, montée/descente exponentielle, sinus(x)/x, bruit aléatoire, demi-sinus verse, cardiaque
Générateur de modèle numérique (en option, disponible ultérieurement)
4 bits
Défini par l’utilisateur, manuel et bascule
Prend en charge une variété de sondes pour capturer une large gamme de signaux
Voltmètre numérique (en option, disponible ultérieurement)
Mesures de tension RMS DC+AC, DC, AC 4 digits
Compteur de fréquences 5 digits
Compteur de fréquences de déclenchement (en option)
8 digits
Affichage
Ecran couleur TFT 25,6 cm (10,1 po)
Résolution WXGA (1280 x 800)
Ecran tactile capacitif (multipoint)
Connectivité
Hôte USB 2.0
Port appareil USB 2.0 (2 ports)
LAN (Ethernet base-T 10/100 Mbits/s)

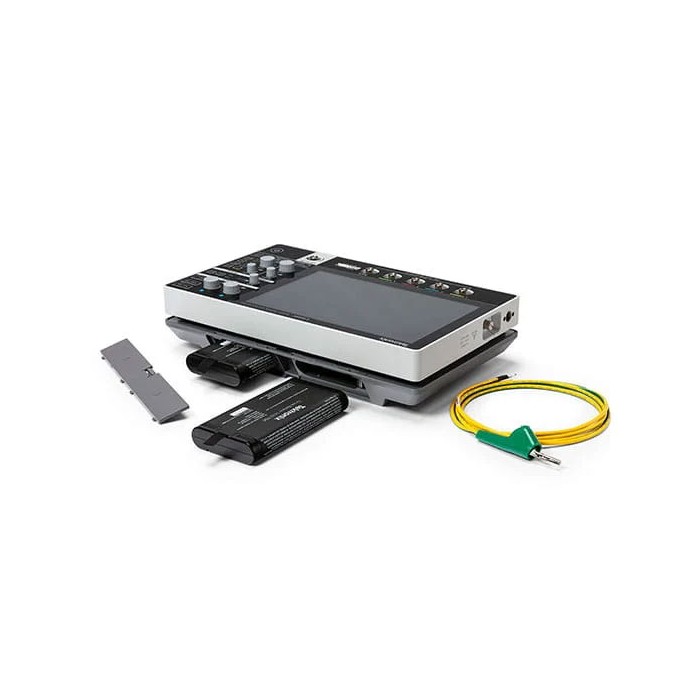

Batterie (en option)
Bloc-batterie avec 2 emplacements de batterie et possibilité de remplacement à chaud
Utilisation type 8 heures avec deux batteries
Caractéristiques techniques :
Dimension instrument uniquement :
Hauteur : 210 mm (8,26 po), Largeur : 344 mm (13,54 po), Profondeur : 40,4 mm (1,59 po)
Poids :
Instrument uniquement :1,8 kg (4 livres)
Instrument avec bloc-batterie : une batterie : 3,2 kg (7 livres) - deux batteries : 3,6 kg (8 livres)
Chaque modèle comprend les éléments suivants
Sondes TPP0200, 200 MHz, 10:1 (une par voie)
Support d'instrument
Manuel d’instructions d’installation et de sécurité (en anglais, japonais et chinois simplifié)
Aide intégrée
Alimentation externe
Certificat d’étalonnage indiquant la traçabilité conformément aux Instituts nationaux de métrologie et à la qualification au système de qualité ISO9001/ISO17025
Un an de garantie couvrant les pièces et la main-d’œuvre de l’instrument. Un an de garantie couvrant les pièces et la main-d’œuvre des sondes incluses
Fiche technique (peut contenir des options)
Nombre de voies
2 voies, 4 voies
Bandes passantes
100 MHz, 200 MHz, 500 MHz, 70 MHz, 350 MHz
Caractéristiques
Portable
Décodages & analyses
CAN, CAN FD, I2C, RS 232, RS 422, RS 485, SPI, UART, USB, SENT, LIN
Diagonales de l'écran
de 8 à 10''
Echantillonnages
2 Géch/s à 19 Géch/s
Interface
USB
Mémoires
de 6 M à 100 M points
