Oscilloscope mixte 6 voies, 350 MHz 500 MHz 1 GHz ou 2 GHz : MSO56 | TEKTRONIX

TEKTRONIX BRISE DE NOUVEAU LES BARRIÈRES DE LINNOVATION EN REDÉFINISSANT LES OSCILLOSCOPES MILIEU DE GAMME AVEC SA SÉRIE MSO 5 La nouvelle série MSO 5 propose 4, 6 ou 8 voies équipées de la technologie FlexChannel, dun très large écran tactile capacitif HD, dune interface utilisateur avancée et...

Téléchargement

Description

TEKTRONIX BRISE DE NOUVEAU LES BARRIÈRES DE LINNOVATION EN REDÉFINISSANT LES OSCILLOSCOPES MILIEU DE GAMME AVEC SA SÉRIE MSO 5

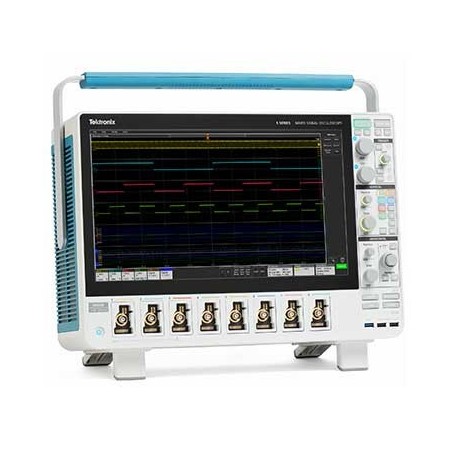

La nouvelle série MSO 5 propose 4, 6 ou 8 voies équipées de la technologie FlexChannel, dun très large écran tactile capacitif HD, dune interface utilisateur avancée et du système d'exploitation Windows en option Une flexibilité sans précédent et une visibilité inégalée pour les systèmes embarqués complexes.

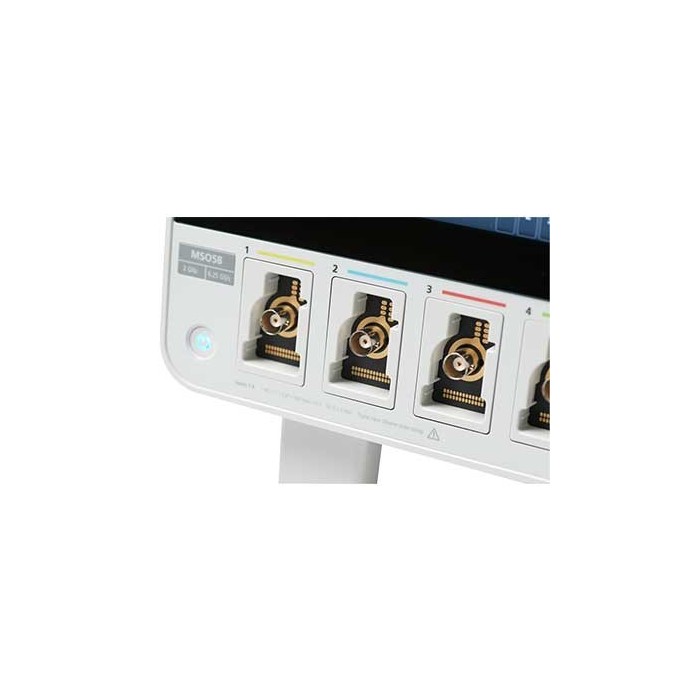

  • Nouvelle technologie FlexChannel (une première sur le marché) : 4, 6 ou 8 voies analogiques et jusqu'à 64 voies numériques
  • Nouveau système d'acquisition de signaux 12 bits - 16 bits en haute résolution
  • Analyse de protocole et générateur de signaux intégrés
  • Large écran tactile capacitif haute définition 15,6"
  • Interface utilisateur Direct Access très intuitive - offrant une flexibilité sans précédent et une visibilité inégalée pour les systèmes embarqués complexes.

ÉVOLUEZ SELON VOS BESOINS !
LES MISES A JOUR POSSIBLES APRES L'ACHAT DU MODELE DE BASE

OPTIONS PROTOCOLE ET ANALYSE

Analyse et déclenchement du bus Série

  • I2C / SPI
  • RS-232 / UART
  • CAN / LIN / FlexRay
  • USB 2.0
  • Ethernet
  • Audio

Analyse avancée du Jitter

BANDE PASSANTE ÉVOLUTIVE

De 350 MHz à :

  • 500 MHz
  • 1 GHz
  • 2 GHz

De 500 MHz à :

  • 1 GHz
  • 2 GHz

De 1 GHz à :

  • 2 GHz

VOLTMÈTRE NUMÉRIQUE / COMPTEUR DE FRÉQUENCE À DÉCLENCHEMENT

Gratuit avec lenregistrement du produit

LINUX OU WINDOWS 10 AU CHOIX DE L'UTILISATEUR

Linux par défaut et  Windows 10 en démarrant par un disque SSD

GÉNÉRATEUR DE FONCTION EN OPTION

Générateur arbitraire / fonction

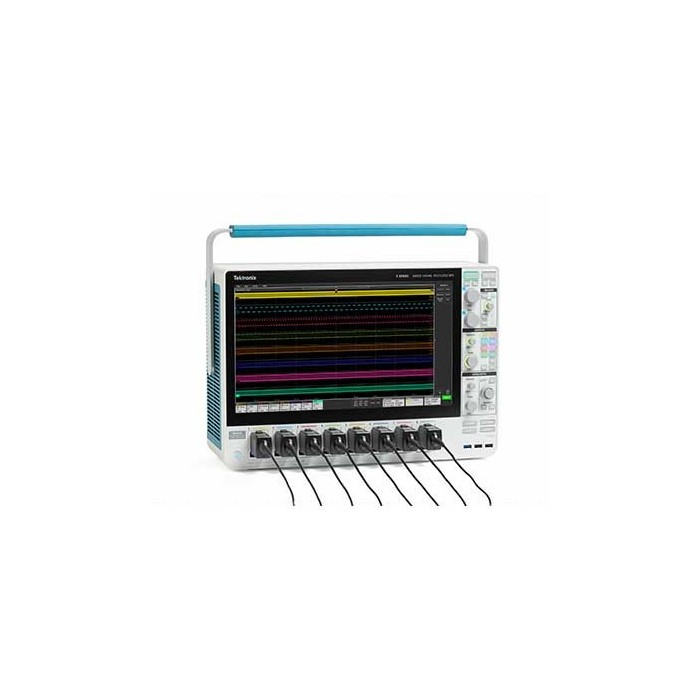

AJOUTEZ DES SONDES LOGIQUES

Accédez à 8 canaux numériques par voie FlexChannel, jusqu'à 64 voies numériques au total

LONGUEUR DENREGISTREMENT DOUBLÉE

Hausse de 125 Mpts / voie

Fiche technique (peut contenir des options)

Nombre de voies6 voies, Voies logiques
Bandes passantes350 MHz, 500 MHz, 1000 MHz, 2000 MHz
Décodages & analysesI2C, I2S, RS 232, UART, CAN, LIN, USB 2.0, FlexRay, RS 422, RS 485, ARINC 429, CAN FD, Ethernet, Ethernet Auto, MIL-STD 1553, MIPI, SENT, SPI, USB, NRZ
Diagonales de l'écran14 à 16'', Tactile
DiversHaute Résolution
Echantillonnages2 Géch/s à 19 Géch/s

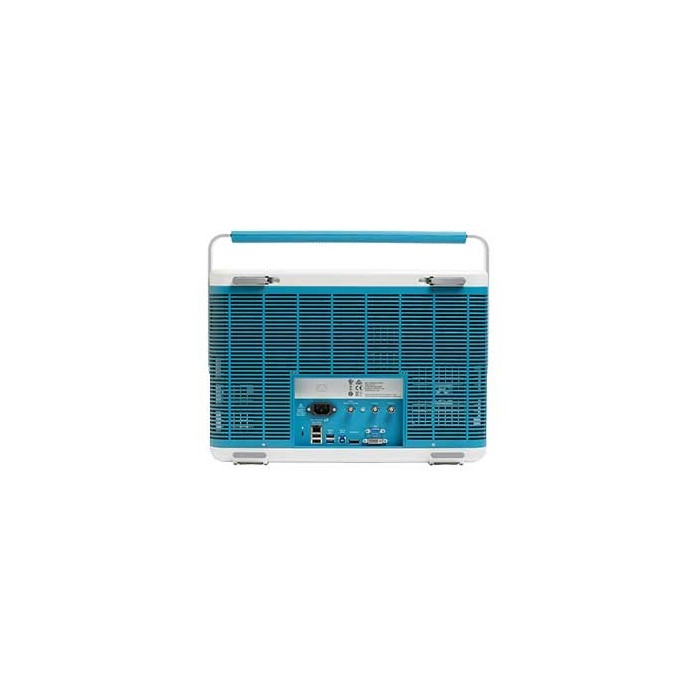

InterfaceUSB, Display Port, Ethernet
Mémoires> 100 M points , Ségmentation
