Description

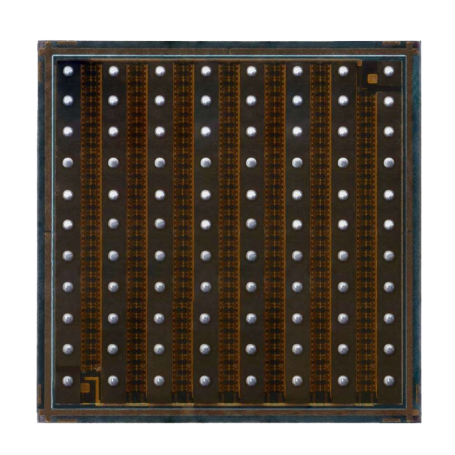

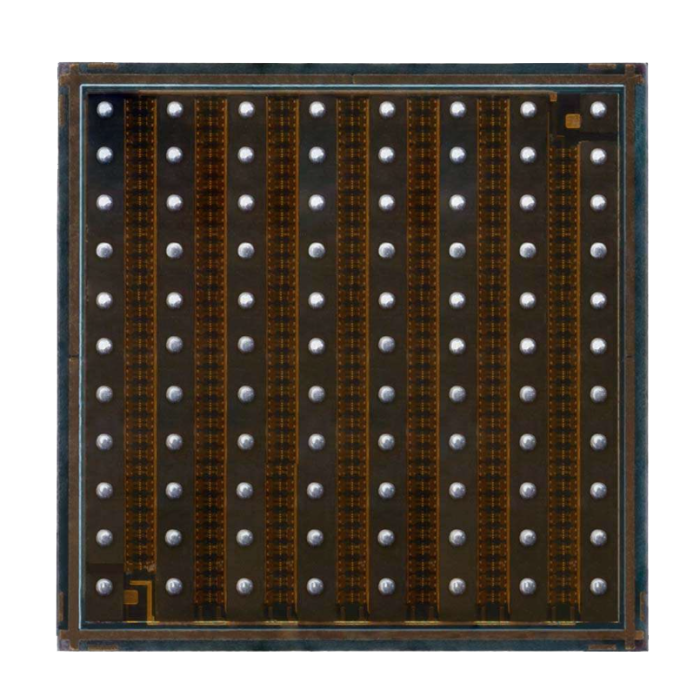

Le MM9200 est un commutateur micro-mécanique SPST de haute puissance. La technologie innovante Ideal Switch® permet d'obtenir des commutateurs micro-mécaniques très fiables, capables de transporter des tensions et des courants élevés dans un petit format.
Le MM9200 offre une résistance à l'état passant ultra-faible, un faible courant de fuite et une haute tension de maintien, avec plus d'un milliard de cycles de commutation.
En raison de sa longue durée de vie, de sa consommation de courant extrêmement faible et de son petit format, le MM9200 est une solution idéale pour remplacer les relais électromécaniques, ainsi que les commutateurs à semi-conducteurs tels que les IGBT et les MOSFETs où la taille, le poids, l'efficacité énergétique et la gestion thermique sont des paramètres de conception critiques au niveau du système.
Contrairement aux MOSFET, le MM9200 prend en charge le courant bidirectionnel entre les contacts, comme les relais électromécaniques. Les doubles portes internes sont contrôlées par la broche commune GATE et nécessitent une tension de polarisation de la porte par rapport à la broche MIDPOINT pour activer l'interrupteur.
Plusieurs dispositifs MM9200 peuvent être connectés en série ou en parallèle pour augmenter la tension nominale ou le courant nominal, respectivement.
Caractéristiques :
- Faible résistance à l'état passant 10 mΩ (typ.)
- Écart de tension (CA ou CC) : +/- 300V
- Courant continu nominal (CA ou CC) : +/- 10A
- Temps de commutation rapide (10μs pour ouvrir, 10μs pour fermer).
- Grande endurance mécanique : 1 milliard d'opérations
- Options de boîtiers QFN et WL-CSP à profil bas de 5 mm x 5 mm disponibles.
Applications :
- Contrôles industriels BT
- Remplacement des relais statiques (SSR)
- Remplacement de relais électromécaniques (EMR)
Marchés :
- Automatisation industrielle
- Bâtiments durables
- Électrification des transports
- Modernisation des infrastructures
Références et spécifications :
| Description | Voltage Type | Standoff Voltage | Current Rating | Contact Resistance | Safety Isolation | Control Voltage | Control Current | Switching Mode | Status |
|---|
| MM9200 |
Power Switch |
AC or DC |
300V |
10A |
10 mΩ |
- |
90V |
9 nA |
Cold switching |
Sampling |
| MM9250 |
Power Relay |
AC or DC |
300V |
10A |
20 mΩ |
5 kV |
5V |
10 mA |
Hot switching |
Under development |
| >MM9105AC |
AC Power Relay Prototype |
AC |
277V |
6A |
40 mΩ |
- |
5V |
20 mA |
Hot switching |
Available |
| MM9105DC |
DC Power Relay Prototype |
DC |
60V |
10A |
40 mΩ |
- |
5V |
20 mA |
Hot switching |
Available |
Spécifications :
| Parameter |
Symbol |
Min |
Typ |
Max |
Unit |
Test Conditions |
| On-State Contact Resistance |
ROn |
|
10 |
|
mΩ |
Measured from INPUT to OUTPUT pins. |
| Off-State Contact Isolation |
ROFF |
|
5 |
|
GΩ |
Measured from INPUT to OUTPUT pins. Measured at 150 V. |
| Off-State Contact Leakage Current |
|
|
100 |
|
nA |
Measured from INPUT to OUTPUT pins. Measured at 150 V. In addition to the MEMS path, there is a bias network which dominates the total leakage. The bias network can be adjusted to meet user requirements. Measured at 150 V. |
| Continuous Current |
|
-10 |
|
10 |
A (AC/DC) |
|
| Gate Bias Current |
|
|
1 |
|
nA |
|
Capacitance
Off-State, INPUT to OUTPUT pin |
CIO |
|
0.55 |
|
pF |
See Figure 1 and Figure 2 for equivalent circuit. |
| Parameter |
Symbol |
Min |
Typ |
Max |
Unit |
Test Conditions |
Switching Time
Turn-On time Turn-Off time |
|
|
10
10 |
|
us |
|
| Mechanical Endurance |
|
1x109 |
|
|
Cycle |
|
