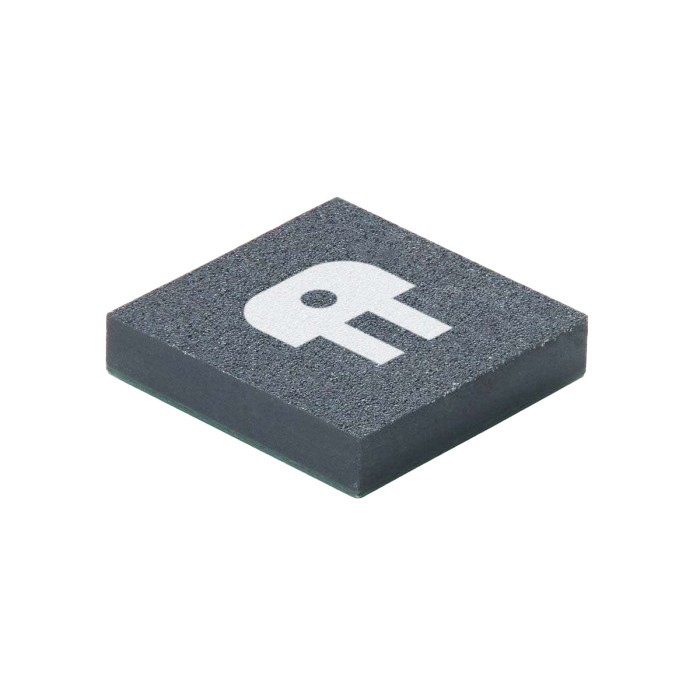

Nouveau Commutateur différentiel PDDT 40 Gbps avec pilote intégré : MM5600 Agrandir l'image

Switch différentiel PDDT 40 Gbps avec pilote intégré : MM5600 | Menlo Micro

Le MM5600 est basé sur la technologie Ideal SwitchTM de Menlo et peut fonctionner pour des signaux numériques jusqu'à 40 Gbps ou des signaux RF jusqu'à 20 GHz pour les applications haute performance.

Plus de détails

Téléchargement

Description

Menlo Micro a développé un commutateur DPDT pour la commutation de signaux différentiels à haute vitesse. différentiel à grande vitesse. Le MM5600 est basé sur la technologie Ideal SwitchTM de Menlo et peut fonctionner pour des signaux numériques jusqu'à 40 Gbps ou des signaux RF jusqu'à 20 GHz pour les applications haute performance.

Le MM5600 présente une faible perte d'insertion, une vitesse de commutation rapide, des diodes ESD internes et peut fonctionner avec plus de trois milliards de cycles de commutation. Le pilote intégré du MM5600 est commandé par une interface série-parallèle qui pilote les lignes de grille haute tension des commutateurs.

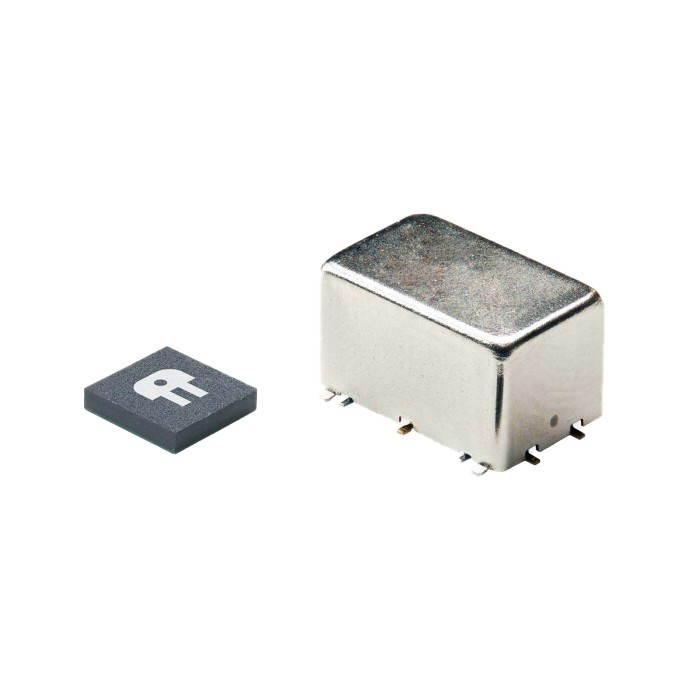

La conception offre également deux ports distincts et une réduction considérable de 90 % de la taille en comparaison avec les solutions de relais EM existantes.
Une alimentation logique externe de +5 VDC et une source de polarisation haute tension de +89 VDC sont nécessaires pour le fonctionnement du pilote de commutation interne.

Caractéristiques :

  • Plage de fonctionnement : DC à 20 GHz, jusqu'à 40 Gbps.
  • Faibles pertes d'insertions
  • Le pilote intégré élimine la nécessité d'un pilote externe pour la grille
  • Haute fiabilité : Plus de 3 milliards de cycles de commutations

Applications :

  • Commutation différentielle à haute vitesse.
  • Cartes d'interface d'appareils ATE.
  • Interfaces périphériques d'ordinateurs à haut débit.

Marchés :

  • Test différentiel de composants.
  • Acheminement différentiel des signaux
  • Test et mesure
