Description

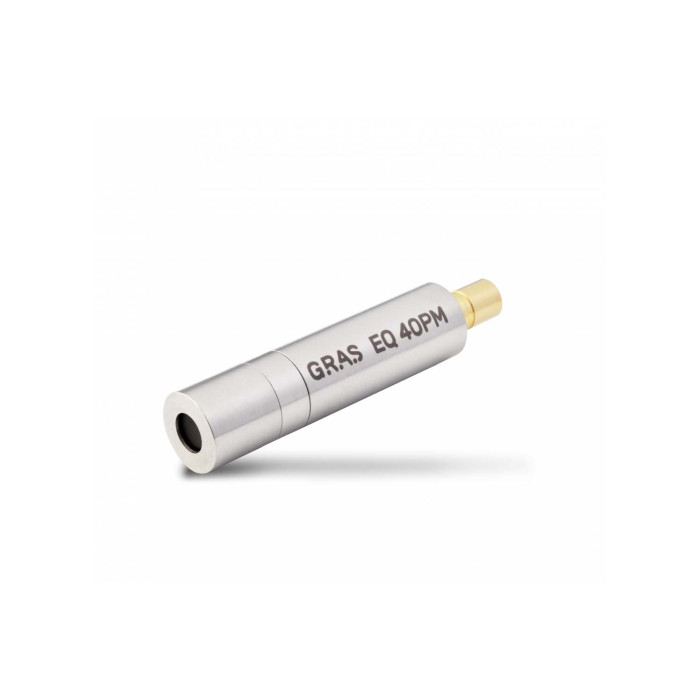

Les microphones GRAS 40PM et GRAS 40PM-1 sont des capteurs miniatures de production conçus pour les environnements de test en ligne. Basés sur la technologie EQset™, ils offrent une sensibilité fixe, une excellente répétabilité, une stabilité environnementale exceptionnelle et une interchangeabilité immédiate entre postes. Leur très faible encombrement (longueur ~34 mm, diamètre 7 mm) permet une intégration dans des espaces confinés pour le test de micro-haut-parleurs, écouteurs et transducteurs miniatures.
Avantages :
- Technologie EQset™ : sensibilité uniformisée, tolérance ±0,2 dB, réponse plate.
- Très faible dispersion entre microphones, idéale pour tests haute répétabilité.
- Interchangeabilité immédiate sans recalibration ou fiche TEDS.
- Excellente stabilité thermique et hygrométrique, sans dérive notable en ligne de production.
- Format miniature ¼’’ permettant les mesures dans des zones restreintes.
- Compatibles CCP et alimentation fantôme 48 V.
- Conception robuste et adaptée aux cycles intensifs de production.
Caractéristiques principales :
- Bande passante : 20 Hz – 20 kHz (PM-1), 20 Hz – 20 kHz / 10–20 kHz ±2 dB (PM).
- Sensibilité : 25 mV/Pa (40PM), 20 mV/Pa (40PM-1).
- Dynamique : 30 dB(A) à 120–125 dB SPL.
- Impédance de sortie : < 50 Ω.
- Format : 34 mm de long, diamètre 7 mm.
- Technologie : CCP – pression.
- Stabilité environnementale : dérive < ±0,2 dB (production standard).
Applications typiques :
- Test en ligne de production : écouteurs, oreillettes, transducteurs audio, micros intégrés.
- Laboratoires R&D utilisant des configurations miniatures.
- Mesures en environnements confinés ou en montage robotisé.
- Validation acoustique et contrôle qualité haut volume.
Pourquoi choisir les GRAS 40PM / 40PM-1 :
- Répétabilité de référence pour lignes de production haute cadence.
- Temps d’intégration réduit grâce à l’absence de calibrations individuelles.
- Fiabilité et tolérances serrées garantissant des mesures homogènes sur plusieurs postes.
- Support technique ES France spécialisé en Tests & Mesures acoustiques.
Tableau comparatif des modèles :
| Modèle | Sensibilité | Dynamique | Plage fréquentielle | Impédance | Format |
|---|
| GRAS 40PM |
25 mV/Pa |
30 dB(A) → 120 dB SPL |
20 Hz – 10 kHz ±0,5 dB / 10–20 kHz ±2 dB |
< 50 Ω |
34 mm × 7 mm |
| GRAS 40PM-1 |
20 mV/Pa |
30 dB(A) → 125 dB SPL |
20 Hz – 20 kHz ±0,5 dB |
< 50 Ω |
34 mm × 7 mm |
