Description
La gamme de microphones GRAS 40PM, 40PM-1 et 40PP-10 est conçue pour les applications de tests en ligne de production nécessitant répétabilité, robustesse et intégration mécanique optimale. Le document constructeur présente trois modèles complémentaires destinés aux environnements industriels où la rapidité d’échange, la stabilité de sensibilité et l’encombrement réduit sont essentiels. Ces microphones sont disponibles en versions EQset pour garantir une sensibilité uniforme et limiter les variations entre les postes, ou en versions Free-field CCP pour les tests acoustiques nécessitant un champ maîtrisé.
Avantages :
- Stabilité de sensibilité grâce à la technologie EQset™ (40PM & 40PM-1).
- Très faible encombrement pour utilisation dans les zones restreintes ou chambres miniatures.
- Compatibilité CCP & TEDS pour un déploiement rapide et des remplacements sans recalibration complexe.
- Réponse fréquentielle plate limitant les besoins en post-compensation dans les tests de production.
- Modèles optimisés pour la tolérance large, adaptés aux lignes où la priorité est à la répétabilité et non aux mesures métrologiques fines.
- Microphones réparables et calibrables afin de garantir un coût total de possession optimisé.
- Grande dynamique d’entrée pour supporter des niveaux élevés en production.
Caractéristiques principales :
- Technologie EQset™ (40PM / 40PM-1) : sensibilité fixée, dispersion extrêmement faible.
- Technologie CCP sur l’ensemble de la gamme.
- Sensibilité nominale : 20 à 50 mV/Pa selon modèle.
- Dynamique : niveaux inférieurs jusqu’à < 30–33 dB(A) et supérieurs jusqu’à 120–128 dB.
- Réponse fréquentielle : • 40PM/40PM-1 : 20 Hz – 20 kHz (selon tolérance) • 40PP-10 : 50 Hz – 5 kHz à ±1,5 dB
- Impédance de sortie : < 50–60 Ω selon modèle.
- Applications supportées : tests hauts volumes, validation rapide, systèmes TEDS.
Applications typiques :
- Tests de production de haut volume pour écouteurs, haut-parleurs, micros embarqués et capteurs audio.
- Mesures acoustiques en environnements confinés où l’espace disponible est limité.
- Bancs de test automatisés nécessitant une grande répétabilité et un changement rapide des capteurs.
- Contrôle qualité pour produits audio embarqués et dispositifs miniatures.
- Mesures free-field lorsque l’acoustique du champ doit rester peu perturbée (40PP-10).
Pourquoi choisir la gamme GRAS 40PM / 40PP :
- Technologie EQset unique garantissant une interchangeabilité quasi parfaite.
- Microphones conçus pour la production : robustes, fiables, performants en continu.
- Compatibilité TEDS : simplifie la maintenance et les remplacements.
- Excellente maîtrise des tolérances pour maintenir la cohérence entre les lignes.
- Support technique ES France pour l’intégration sur bancs, calibration et choix du bon modèle.
Spécifications et modèles disponibles :
| Modèle | Sensibilité (250 Hz) | Limite inférieure | Limite supérieure | Plage fréquentielle | Impédance | Type | Notes |
|---|
| GRAS 40PM |
25 mV/Pa |
< 30 dB(A) |
120 dB |
20 Hz – 10 kHz (±0,5 dB) / 10–20 kHz (±2 dB) |
< 50 Ω |
EQset™ miniature |
Taille très réduite, tests composants miniatures |
| GRAS 40PM-1 |
20 mV/Pa |
< 30 dB(A) |
125 dB |
20 Hz – 20 kHz (±0,5 dB) |
< 50 Ω |
EQset™ miniature |
Très faible dispersion de sensibilité |

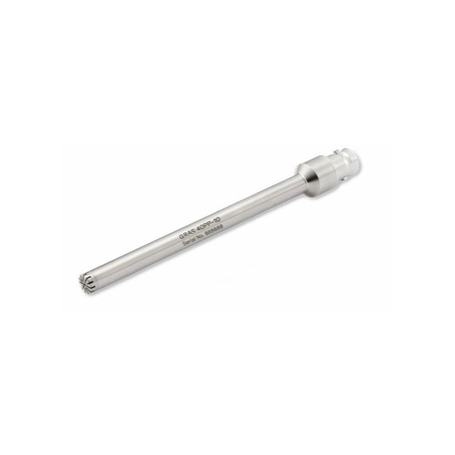

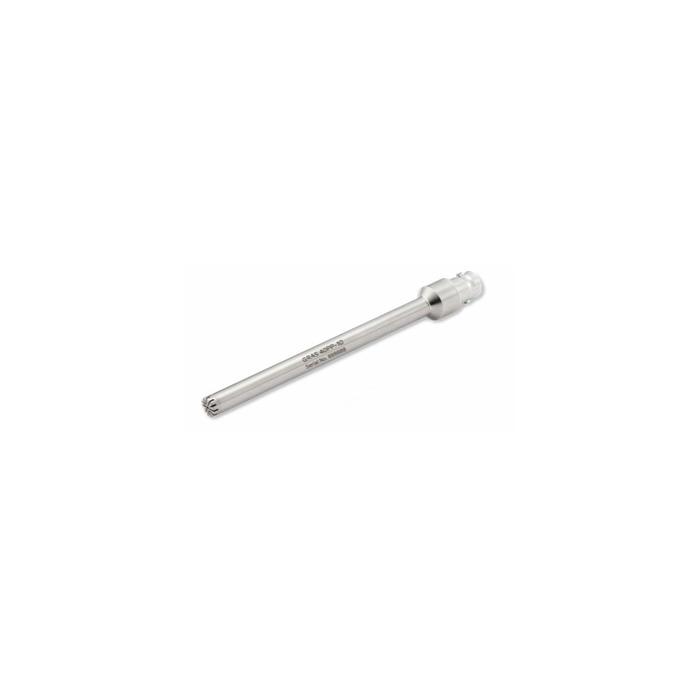

| GRAS 40PP-10 |
50 mV/Pa |
< 33 dB(A) |
128 dB |
50 Hz – 5 kHz (±1,5 dB) |
< 60 Ω |
QC Free-field |
Tests free-field avec perturbation minimale |
