Description

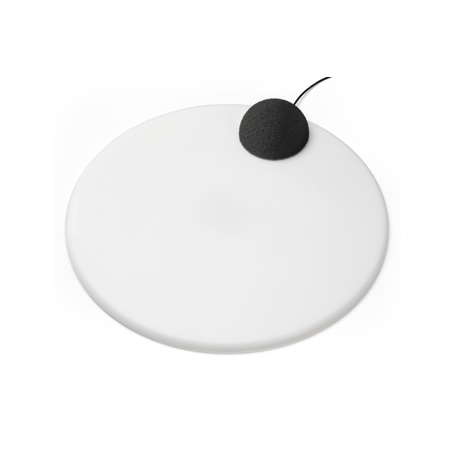

Le GRAS 67AX est un microphone de mesure de pression de ½” intégré dans un kit complet pour applications en réseau au sol. Conçu spécifiquement pour les mesures de bruit dans l’industrie aéronautique, il est livré avec une plaque de montage circulaire de 400 mm, un préamplificateur CCP intégré et un câble BNC. Sa faible hauteur (8 mm jusqu’à la membrane) et sa configuration asymétrique garantissent une réponse en fréquence homogène et fiable.
Avantages
- Plage dynamique étendue : de 22 dB(A) à 150 dB, idéale pour la détection de signaux faibles comme de sources sonores intenses
- Large bande passante de 3,15 Hz à 20 kHz, permettant des mesures précises sur un large spectre acoustique
- Préamplificateur CCP intégré avec TEDS pour une identification automatique du transducteur
- Design optimisé pour mesures au sol, en particulier le bruit aéronautique
- Faible influence des vibrations : seulement 66 dB re 20 µPa à 1 m/s²
Caractéristiques principales
- Technologie CCP (0 V polarization), connectique BNC
- Sensibilité : 12,5 mV/Pa à 250 Hz (±2 dB)
- Impédance de sortie : < 50 Ω
- Venting arrière – conformité IEC 61094-4 WS3P
- Températures : -30 à +70°C (fonctionnement), -40 à +85°C (stockage)
- Humidité : 1 à 100 % HR (non condensée)
- Coefficient de pression statique : -0,008 dB/kPa
- TEDS IEEE 1451.4 v1.0 intégré
- Poids : 15 g
Applications typiques
- Mesure de bruit d’avions en vol ou au décollage
- Réseaux de microphones au sol pour cartographie acoustique
- Mesures générales de bruit environnemental
- Intégration dans tunnels aéroacoustiques ou infrastructures d’essai extérieures
Informations complémentaires
Kit inclus :
- GRAS 47AX-S1 : Microphone CCP affleurant ½”
- GRAS GR1425 : Plaque de sol Ø400 mm
- GRAS AM0375 : Pare-vent
- GRAS AA0097 : Câble Microdot coudé vers BNC – 3 m
Accessoires optionnels :
- Pistonphone intelligent GRAS 42AP (Classe 0)
- Adaptateur de vérification sur site RA0216
- Adaptateur de calibration RA0221
