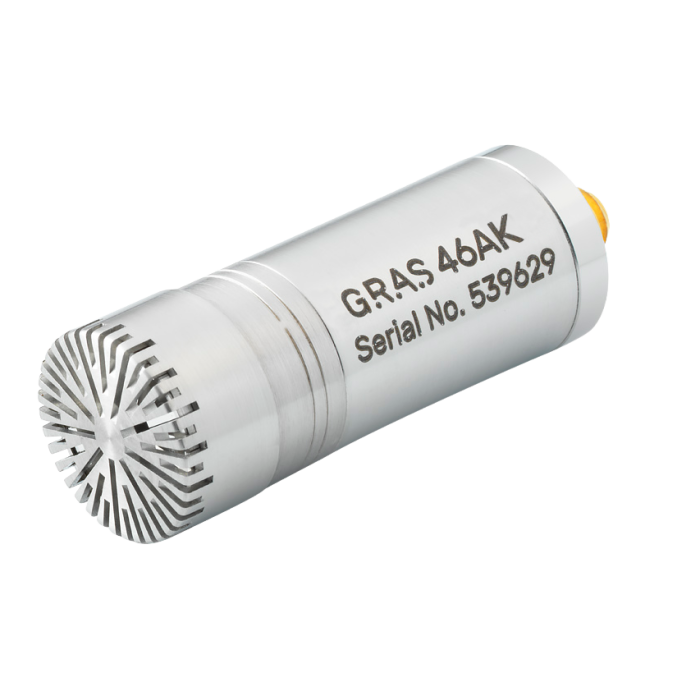

Le GRAS 46AK est un ensemble microphone champ libre CCP 1/2 pouce conçu pour les mesures acoustiques en champ libre. Il intègre une capsule microphone prépolarisée GRAS 40AE et un préamplificateur CCP court GRAS 26CK, avec connecteur Microdot 10/32.
Ce microphone est optimisé pour les applications où la position de la source sonore principale est connue et où le microphone peut être orienté directement vers celle-ci, avec une incidence à 0°. Son préamplificateur très court facilite son intégration dans les environnements de mesure où l’espace disponible est limité.
Avantages
- Mesure en champ libre : adapté aux mesures acoustiques lorsque la source sonore est identifiée et orientée vers le microphone.
- Format 1/2 pouce standardisé : microphone conforme à la désignation IEC 61094 WS2F.
- Large plage de fréquence : de 3,15 Hz à 20 kHz selon la tolérance ±2 dB.
- Plage dynamique étendue : de 17 dB(A) à 138 dB avec préamplificateur GRAS.
- Préamplificateur très court : facilite l’utilisation dans les espaces confinés.
- Compatibilité TEDS : conformité IEEE 1451.4 TEDS v. 1.0 pour la lecture et l’écriture de données lorsque la plateforme de mesure le permet.
- Assemblage en environnement contrôlé : ensemble assemblé et scellé en salle propre par GRAS.
- Garantie fabricant 5 ans : garantie GRAS contre les défauts de matériaux et de fabrication.
Caractéristiques principales
- Référence : GRAS 46AK.
- Type : ensemble microphone champ libre CCP 1/2 pouce.
- Capsule microphone : GRAS 40AE, microphone champ libre prépolarisé 1/2 pouce.
- Préamplificateur : GRAS 26CK, préamplificateur CCP 1/2 pouce avec connecteur Microdot.
- Plage de fréquence ±1 dB : 5 Hz à 10 kHz.
- Plage de fréquence ±2 dB : 3,15 Hz à 20 kHz.
- Plage dynamique basse : 17 dB(A) avec préamplificateur GRAS.
- Plage dynamique haute : 138 dB avec préamplificateur GRAS.
- Sensibilité à 250 Hz : 50 mV/Pa, soit -26 dB re 1 V/Pa.
- Connexion / polarisation : 0 V / CCP.
- Connecteur : Microdot 10/32.
- Impédance de sortie : inférieure à 50 Ω.
- Excursion de tension de sortie minimale : 8 Vp avec alimentation CCP 24 à 28 V.
- Tension de polarisation continue typique : 12 V.
- Alimentation : 2 à 20 mA.
- Alimentation requise pour les performances spécifiées : module d’entrée à courant constant capable de fournir 4 mA et 24 V CCP à vide.
- Évent du microphone : arrière.
- Désignation IEC 61094-4 : WS2F.
- Conformité : IEC 61094 WS2F et IEC 61672 Classe 1.
- Coefficient de température à 250 Hz : -0,01 dB/°C.
- Coefficient de pression statique à 250 Hz : -0,007 dB/kPa.
- Coefficient d’humidité à 250 Hz : -0,001 dB/% HR.
- Influence des vibrations axiales à 1 m/s² : 66 dB re 20 µPa.
- TEDS UDID IEEE 1451.4 : I27-0-0-0U.
- Plage de température en fonctionnement : -30 °C à +85 °C. Au-dessus de 70 °C, l’utilisation de câbles haute température est indiquée.
- Plage de température de stockage : -40 °C à +85 °C.
- Humidité : 0 à 90 % HR, sans condensation.
- Poids : 25 g.
- Conformité CE / RoHS / WEEE : oui / oui / oui.
| Modèle | Désignation | Évent | Remarque |
|---|
| GRAS 46AK |
Ensemble microphone champ libre CCP 1/2 pouce |
Arrière |
Version standard |
| GRAS 46AK-FV |
Ensemble microphone champ libre CCP 1/2 pouce |
Avant |
Identique au 46AK, avec évent avant |
| GRAS 46AO-S2 |
Ensemble microphone pression CCP 1/2 pouce |
Non précisé |
Version pression disponible pour les applications nécessitant ce type de microphone |
Accessoires et vérification
Le GRAS 46AK peut être associé à différents accessoires selon la configuration de mesure : câble Microdot vers BNC AA0027, supports microphone AL0008 ou AL0012, tête orientable AL0005, trépied AL0006, correcteur d’incidence aléatoire RA0122, nez conique RA0020, bonnette AM0069 ou protection pluie RA0131.
Pour l’alimentation et le conditionnement du signal, GRAS indique notamment les modules 12AL et 12AQ. Pour la vérification de la chaîne de mesure, des solutions telles que le calibreur sonore GRAS 42AG ou le pistonphone GRAS 42AP peuvent être utilisées selon les besoins de l’application.
La fonction TEDS permet d’identifier le microphone raccordé à une voie de mesure, mais elle ne remplace pas une vérification métrologique. GRAS recommande une vérification régulière de la chaîne de mesure et une recalibration du microphone au moins une fois par an selon l’usage, l’environnement de mesure et les procédures qualité internes.
Applications typiques
- Mesures acoustiques générales avec microphone champ libre.
- Mesures à incidence 0° lorsque la source sonore principale est connue.
- Mesures acoustiques en espaces confinés grâce au préamplificateur très court.
- Utilisation avec sonomètres ou analyseurs compatibles CCP.
- Mesures conformes IEC 61672 Classe 1 lorsque l’ensemble du système de mesure est compatible avec cette exigence.
- Contrôle, recherche et développement, qualification acoustique dans les environnements nécessitant un microphone de mesure fiable et standardisé.
Pourquoi choisir Microphone de mesure champ libre CCP 1/2 pouce - 3,15 Hz à 20 kHz : GRAS 46AK
Le GRAS 46AK constitue une solution adaptée aux mesures acoustiques en champ libre nécessitant un microphone 1/2 pouce, une alimentation CCP, une sensibilité de 50 mV/Pa et une plage de fréquence allant jusqu’à 20 kHz. Sa composition avec la capsule GRAS 40AE et le préamplificateur GRAS 26CK offre une configuration cohérente pour les chaînes de mesure acoustique exigeantes.
Sa compatibilité TEDS IEEE 1451.4 facilite l’identification du capteur et la gestion des données de calibration lorsque la plateforme de mesure le permet. La disponibilité d’accessoires de montage, de câblage, de protection, d’alimentation et de calibration permet d’adapter l’ensemble aux contraintes de mesure et d’intégration.
ES France accompagne les utilisateurs dans le choix, l’intégration et la qualification de microphones de mesure adaptés aux contraintes de mesure acoustique, de chaîne d’acquisition, d’environnement d’essai et de suivi métrologique.
