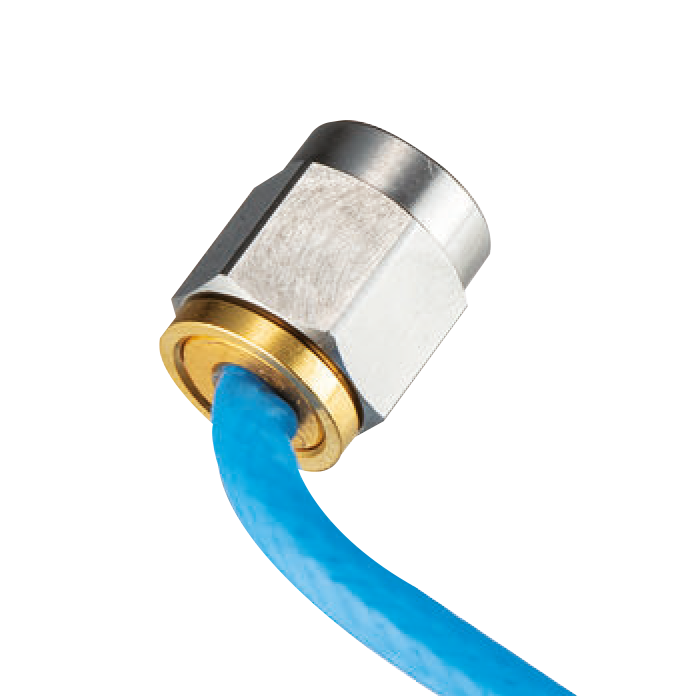

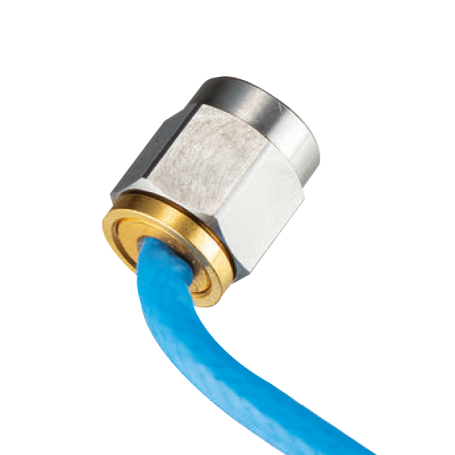

Nouveau Câble coaxial RF (DC-50 GHz) : InstaBend 086 Agrandir l'image

Câble coaxial RF (DC-50 GHz) : InstaBend 086 | TIMES MICROWAVE TMS

Le câble peut être plié très près derrière le connecteur, ce qui simplifie le routage des câbles.

Plus de détails

Téléchargement

Documentation InstaBend086

Téléchargez ce fichier (1.04M)

Description

Les câbles InstaBend® représentent une gamme de câbles coaxiaux RF hautement flexibles, idéaux pour les interconnexions entre cartes de circuits RF, modules et panneaux de boîtiers.

Leur conception permet un pliage serré juste après le connecteur, facilitant ainsi le cheminement des câbles dans des espaces restreints.

Caractéristiques :

  • Vendus en tant qu'assemblages de câbles
  • Matériaux à faible dégazage selon ASTM E595
  • Fabrication en salle blanche de classe 100 000
  • Connecteurs ventilés, le cas échéant
  • Optimisé pour une atténuation minimale
  • Performance ultra stable en cas de flexion
  • Efficacité de blindage supérieure (>90 dB)
  • Résistance aux radiations : 30 MRads
  • Résistance au couple à 90º

Références et spécifications :

Stock Code Max Insertion Loss in dB @40GHz Max VSWR @40GHz
IE-00412-01 1,45 1,4
IE-00412-02 1,78 1,4
IE-00412-03 2,11 1,4
IE-00412-04 2,45 1,4
Stock Code Max Insertion Loss in dB @22GHz Max VSWR @22GHz
IE-00412-01 1,02 1,35
IE-00412-02 1,24 1,35
IE-00412-03 1,47 1,35
IE-00412-04 1,71 1,35
