Description

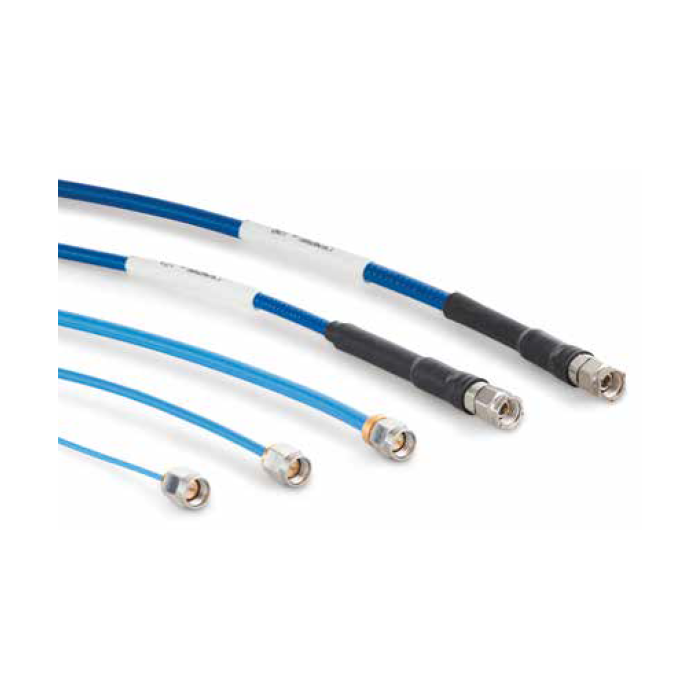

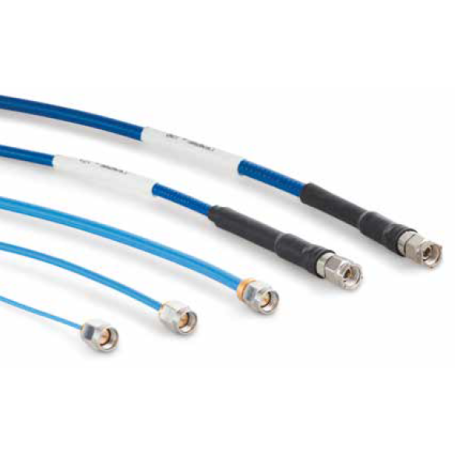

La gamme Levitate™ de Times Microwave Systems est une série d’assemblages de câbles RF ultra-légers conçus pour répondre aux exigences des systèmes RF modernes dans les applications aéronautiques et les plateformes UAV (Unmanned Aerial Vehicles). Ces câbles combinent faible poids, faibles pertes RF et grande robustesse, permettant une intégration optimale dans les systèmes avioniques et les équipements embarqués.
Grâce à leur conception avancée et à leurs matériaux haute performance, les assemblages Levitate™ assurent une transmission RF fiable dans des environnements exigeants tout en réduisant la masse embarquée, un facteur critique dans les drones et systèmes aéroportés.
Avantages
- Construction ultra-légère optimisée pour les plateformes UAV
- Faible perte d’insertion RF pour une transmission de signal efficace
- Large plage de fréquences pouvant atteindre jusqu’à 40 GHz selon le modèle
- Grande flexibilité mécanique facilitant l’intégration dans des environnements compacts
- Résistance aux conditions environnementales sévères
- Disponibilité en distribution pour des déploiements rapides
Caractéristiques principales
- Impédance : 50 Ω
- Fréquence maximale : jusqu’à 40 GHz selon la série
- Température de fonctionnement : -65°C à +150°C
- Construction : conducteur central plaqué argent, diélectrique PTFE, blindage tressé
- Gaine : FEP ou ETFE haute performance
- Connecteurs disponibles : SMA, SMP, TNC selon les modèles
- Optimisé pour : transmissions RF critiques dans systèmes avioniques
Applications typiques
- Systèmes de contrôle de vol
- Autopilote et avionique
- Systèmes de communications, navigation et identification
- Electronic Warfare
- Transmission vidéo et caméra embarquée
- Télémétrie
- Surveillance et reconnaissance
- Détection météorologique
Pourquoi choisir les câbles RF Levitate™
Les câbles Levitate™ offrent une solution idéale pour les applications RF embarquées où le poids, les performances RF et la fiabilité sont critiques. Leur conception optimisée permet d’obtenir un excellent compromis entre faible perte, flexibilité et robustesse, tout en répondant aux exigences des plateformes UAV modernes. Ils constituent ainsi une solution fiable pour les systèmes avioniques, les liaisons RF critiques et les applications militaires ou aéronautiques avancées.
Spécifications et modèles disponibles
| Série | Fréquence max | Diamètre | Poids | Rayon de courbure min. | Applications typiques |
|---|
| LVT047 |
40 GHz |
1.55 mm |
Très faible |
3.18 mm |
Applications RF haute fréquence ultra compactes |
| LVT086 |
40 GHz |
2.67 mm |
Faible |
6.35 mm |
Systèmes RF avioniques et liaisons haute fréquence |
| LVT141 |
32 GHz |
4.14 mm |
Moyen |
12.7 mm |
Transmission RF stable pour systèmes embarqués |
| LVT157 |
8 GHz |
4.06 mm |
Moyen |
19 mm |
Liaisons RF avioniques et communications UAV |
| LVT196 |
8 GHz |
5.06 mm |
Plus robuste |
25 mm |
Applications RF nécessitant robustesse mécanique |
