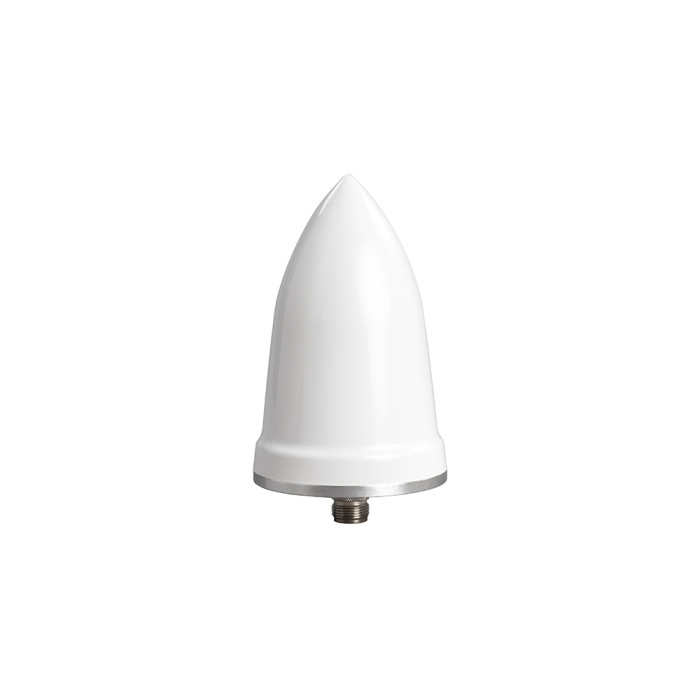

Antenne de synchronisation GPS (3.3 V – 9 V) : GPSL1-TMG-SPI-40NCB | PCTEL

L’antenne GPSL1-TMG-SPI-40NCB est spécialement conçue pour les déploiements longue durée dans des environnements cellulaires denses. Elle intègre un amplificateur à faible bruit de 40 dB, idéal pour les installations avec longues longueurs de câble, tout en maintenant une excellente qualité de signal GNSS. Son architecture quadrifilaire propriétaire, associée à un filtrage multi-étages, assure une excellente réjection hors bande et de hautes performances même à basse élévation, surpassant les antennes patch classiques. Sa forme unique de radôme empêche l’accumulation d’eau ou de glace et dissuade les oiseaux de s’y poser. L’antenne intègre également une protection contre les surtensions, les décharges électrostatiques, les inversions de polarité et les tensions transitoires, tout en répondant aux exigences de mise à la terre du secteur.

Avantages :

• Amplificateur LNA 40 dB avec très faible facteur de bruit (< 2.5 dB)
• Protection intégrée contre la foudre (niveau 4 selon EN61000-4-5)
• Haute immunité hors bande : ≥ -60 dB à ±50 MHz
• Conception anti-perchoir et anti-intempéries
• Compatible avec les applications de synchronisation GPS/GNSS pour stations de base
• Installation rapide : montage et accessoires inclus

Caractéristiques principales :

• Fréquence GNSS : 1575.42 ± 10 MHz (L1)
• Gain d'élément : 3.5 dBic (polarisation circulaire droite)
• Gain LNA : 40 dB ± 4 dB
• Facteur de bruit : < 2.5 dB à 25°C
• Tension d'alimentation : 3.3–9 V (fonctionnement), ≤ 28 V (survie)
• Consommation : < 30 mA @ 5 V
• VSWR : < 2.0:1
• Impédance nominale : 50 ohms

Applications :

• Synchronisation temporelle pour stations de base cellulaires
• Réseaux critiques avec besoins de haute précision GNSS
• Sites avec déploiements extérieurs longue durée
• Infrastructures sensibles aux perturbations électromagnétiques
