Antenne de référence de synchronisation GNSS globale (jusqu’à 26.5 dB) : GNSS1-TMG-26N | PCTEL

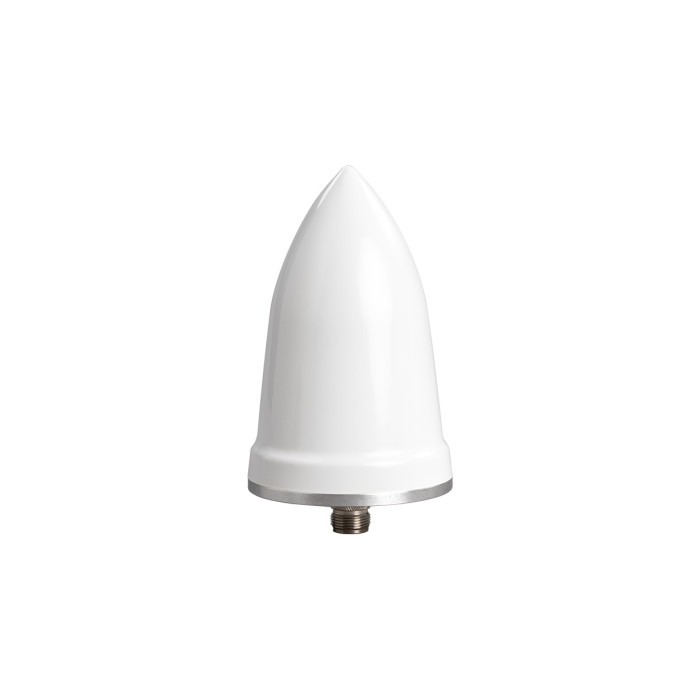

L’antenne GNSS1-TMG-26N de PCTEL est une antenne de référence temporelle GNSS conçue pour des déploiements longue durée et sans maintenance dans les environnements télécoms à forte densité. Elle est compatible avec les systèmes GPS L1, GALILEO E1, GLONASS L1 et BEIDOU B1. Sa conception quadrifilaire propriétaire et son filtrage en plusieurs étages assurent un excellent rejet hors bande et une performance renforcée à basse élévation. L’antenne est équipée d’un amplificateur faible bruit avec gain élevé, parfaitement adapté aux installations avec grandes longueurs de câble.

Avantages :

• Compatibilité GNSS complète : GPS, GALILEO, GLONASS et BEIDOU
• Amplificateur à faible bruit avec gain jusqu’à 26.5 dB (GPS/GALILEO)
• Filtrage multi-étages pour une réjection ≥ 45 dB hors bande
• Protection intégrée : surtensions, ESD, polarité inversée
• Radôme étanche anti-perchoir résistant à l’eau et la glace
• Compatible avec divers supports de montage

Caractéristiques principales :

• Plage de fréquence : 1554–1615 MHz
• Gain LNA : 26.5 ± 3 dB (GPS/GALILEO), 24.5 ± 3 dB (GLONASS/BEIDOU)
• Gain d’antenne : ≥ 3 dBic
• Réjection hors bande : ≥ 45 dB @ f ≤ 1530 MHz et ≥ 45 dB @ f ≥ 1660 MHz
• VSWR : < 2.0:1
• Impédance : 50 ohms
• Polarisation : circulaire droite
• Tension d’alimentation : 3.0–9.0 V (fonctionnement), ≤ 28.0 V (survie)
• Consommation : < 35 mA

Applications :

• Synchronisation GNSS pour stations de base cellulaires
• Infrastructure de réseaux critiques
• Systèmes de gestion de l’énergie et des transports
• Stations d’observation météorologique ou géophysique
