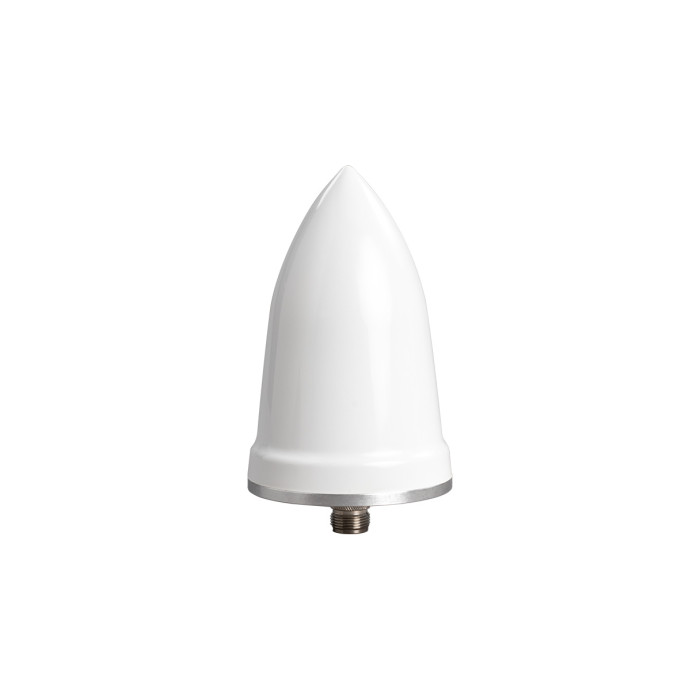

Antenne de synchronisation GNSS globale (1554 MHz –1615 MHz) : GNSS1-TMG-40N | PCTEL

L’antenne GNSS1-TMG-40N de PCTEL est conçue pour les environnements de télécommunications exigeants. Elle offre une synchronisation temporelle GNSS fiable et durable sur les bandes GPS L1, GALILEO E1, GLONASS L1 et BEIDOU B1. Sa conception quadrifilaire avec filtrage en trois étapes garantit une excellente réjection hors bande et des performances élevées, même pour des installations avec de longues longueurs de câble. Sa forme radôme unique permet un écoulement naturel de l’eau et de la glace tout en empêchant le perchage d’oiseaux. L’antenne intègre également une protection contre les surtensions, les décharges électrostatiques (ESD) et les inversions de polarité.

Avantages :

• Compatibilité multibande GNSS : GPS L1, GALILEO E1, GLONASS L1, BEIDOU B1
• Amplificateur haute performance : gain de 40 dB (GPS/GALILEO), 38 dB (GLONASS/BEIDOU)
• Filtrage avancé 3 niveaux pour une réjection hors bande ≥ 60 dB
• Faible facteur de bruit : ≤ 2,5 dB
• Protection intégrée : surtension, polarité inversée, ESD
• Étanchéité et robustesse : température -40°C à +85°C, humidité 95 %

Caractéristiques principales :

• Plage de fréquences : 1554–1615 MHz
• Gain d’antenne : ≥ 3 dBic
• VSWR : < 2.0:1
• Impédance : 50 ohms
• Tension d’alimentation : 2.8 à 9.0 V (fonctionnement), ≤ 28 V (survie)
• Consommation : < 40 mA
• Polarisation : circulaire droite

Applications :

• Synchronisation temporelle de stations cellulaires
• Infrastructure de réseaux critiques
• Systèmes de positionnement global en milieux industriels
• Applications maritimes ou militaires (en version marine)
