Description

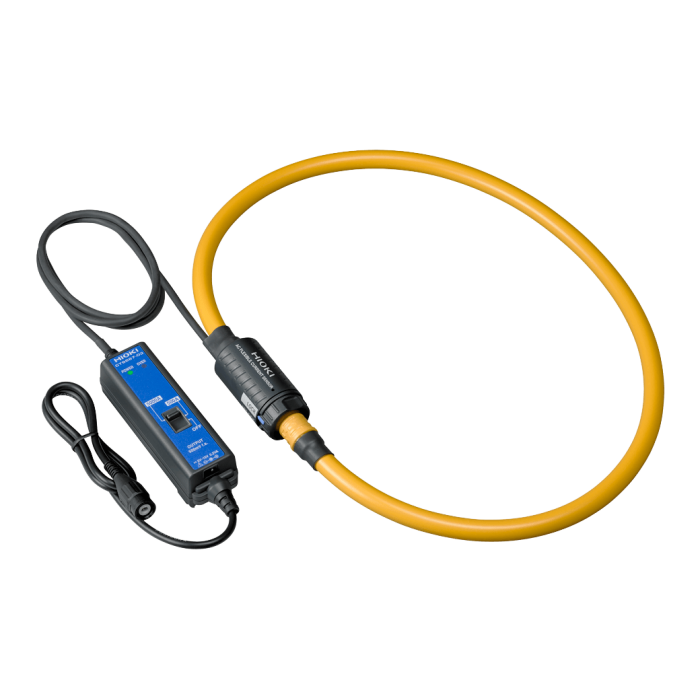

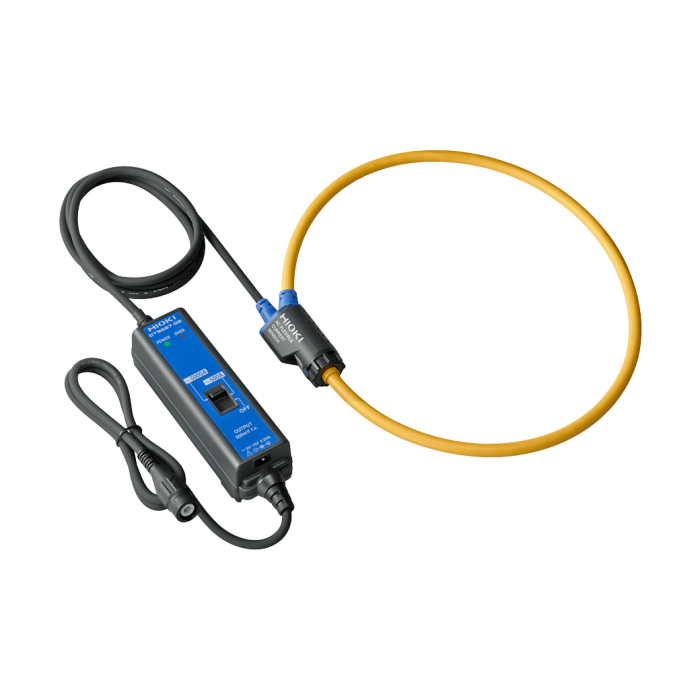

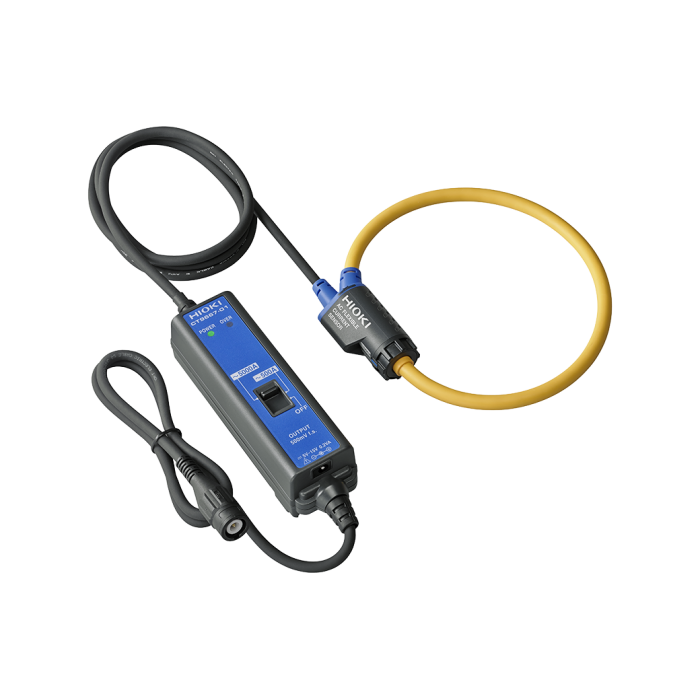

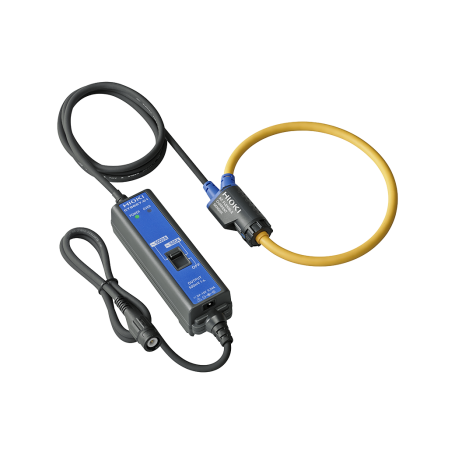

Les capteurs de courant AC flexibles CT9667-01 / CT9667-02 / CT9667-03 de HIOKI sont des sondes Rogowski haute performance conçues pour la mesure de courants alternatifs élevés jusqu’à 5000 A. Grâce à leur conception flexible et à leurs câbles extra-fins (modèles -01 et -02), ils s’adaptent parfaitement aux environnements complexes et confinés. Compatibles avec les analyseurs de qualité d’énergie, les wattmètres et les enregistreurs de données HIOKI, ces capteurs offrent une grande précision et une large bande passante.
Avantages
- Grande flexibilité : boucle souple facile à installer même dans les espaces restreints.
- Mesure de courants élevés : jusqu’à 5000 A AC avec une précision remarquable.
- Trois tailles disponibles : pour s’adapter à différents diamètres de conducteurs (100 mm, 180 mm, 254 mm).
- Compatibilité étendue : fonctionne avec les appareils HIOKI dotés d’entrées BNC.
- Excellente réponse en fréquence : bande passante de 10 Hz à 20 kHz.
Caractéristiques principales
- Plage de mesure : 500 A / 5000 A AC
- Précision : ±2 % de la lecture ±0,3 % de l’échelle pleine (45 à 66 Hz)
- Phase : ±1° (45 à 66 Hz)
- Sortie : 500 mV AC pleine échelle
- Tension maximale à la terre : 1000 V AC (CAT III), 600 V AC (CAT IV)
- Alimentation : 2 piles AA, adaptateur secteur ou alimentation externe 5–15 V DC
- Dimensions des boucles :
- CT9667-01 : Ø100 mm, câble Ø7,4 mm
- CT9667-02 : Ø180 mm, câble Ø7,4 mm
- CT9667-03 : Ø254 mm, câble Ø13 mm
- Température de fonctionnement : -10 °C à +50 °C
- Indice de protection (boucle uniquement) : IP54
Applications typiques
- Analyse de la qualité de l’énergie dans les installations industrielles
- Mesure de courants de charge sur des busbars ou câbles de grande section
- Maintenance préventive et diagnostic de systèmes électriques
- Intégration dans des systèmes d’enregistrement de données pour le suivi énergétique
Informations complémentaires
Les modèles CT9667-01 / -02 / -03 sont conçus pour une utilisation avec les équipements HIOKI tels que les analyseurs de puissance PW3360, PW3365 ou les enregistreurs de mémoire. Ils ne sont pas adaptés à la mesure de courants faibles comme les courants de fuite. Chaque capteur est livré avec un manuel d’utilisation et deux piles AA. Pour une alimentation continue, un adaptateur secteur est disponible en option.
