Sonde de Courant AC Large Bande ( DC - 30 MHz ): CWT Ultra-min | PEM

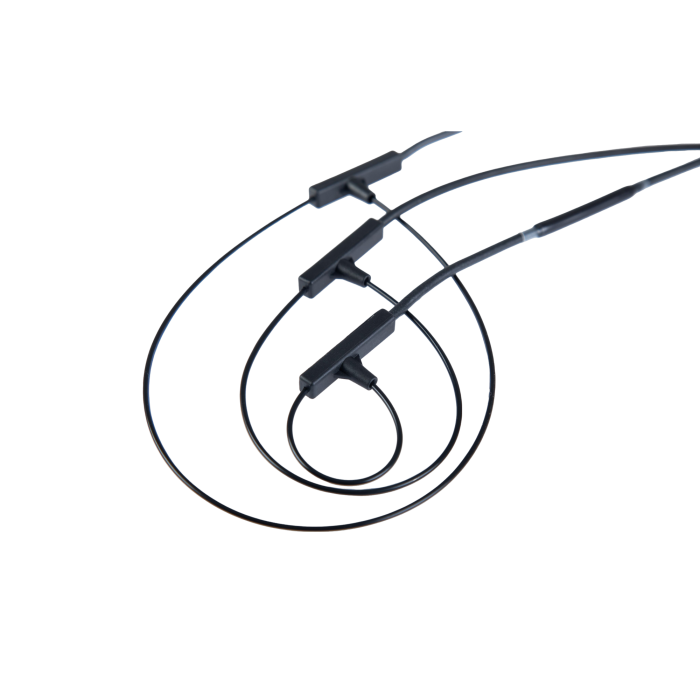

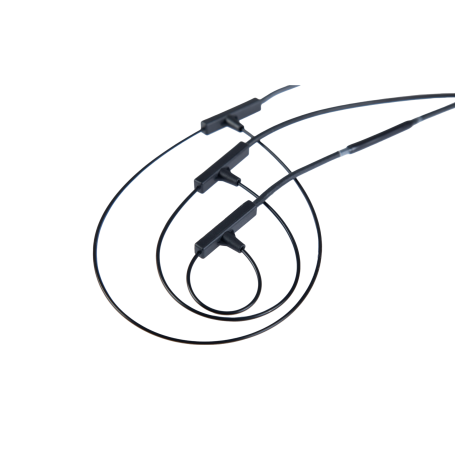

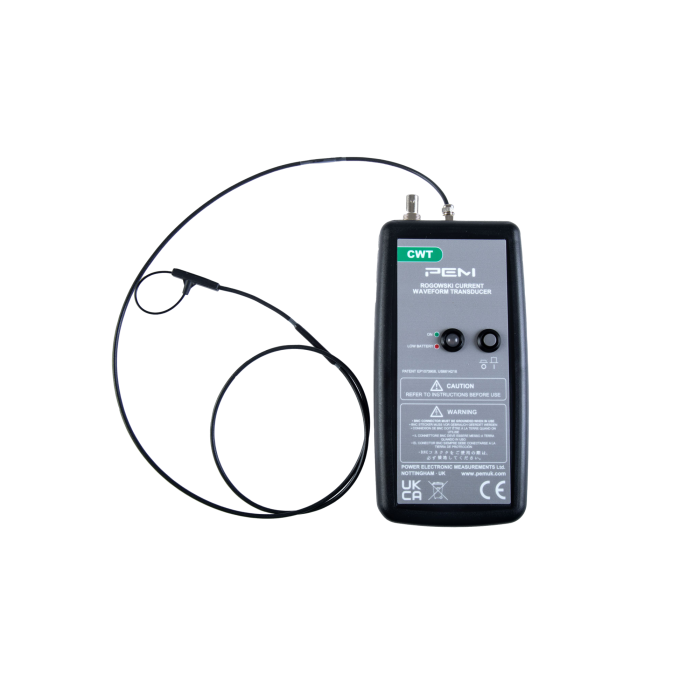

Le CWT Ultra-mini (CWTUM) est une sonde de courant alternatif à large bande avec une sortie BNC, conçue pour se connecter à la plupart des oscilloscopes ou dispositifs d'acquisition de données. Dotée d'une bobine extrêmement fine de 1,6 mm de section transversale, elle permet d'accéder aux parties les plus difficiles à atteindre d'un convertisseur électronique de puissance avec une perturbation négligeable du circuit testé.

Avantages :

• Accès facile aux parties difficiles à atteindre grâce à une bobine ultra-fine.
• Perturbation minimale du circuit testé.
• Capacité à mesurer de petits courants AC en présence de grands courants DC.
• Large plage de température de fonctionnement.

Caractéristiques principales :

• Température de fonctionnement : -40°C à +125°C.
• Bande passante : de quelques Hz à 30 MHz (-3dB).
• Charge du circuit testé : seulement quelques pH.
• Isolation de la bobine : 1,2 kV crête.
• Longueur standard de la bobine : 80 mm (circonférence).
• Diamètre de la section transversale : 1,7 mm (max).
• Capacité de di/dt crête : jusqu'à 100 kA/μs.
• Plages de courant : de 30 A crête à 30 kA crête.

Applications :

• Développement et diagnostic de convertisseurs de puissance.
• Mesure des courants sinusoïdaux, pulsés ou transitoires à haute fréquence dans des applications de fréquence de puissance à RF.
• Surveillance des courants dans les inducteurs, condensateurs, circuits d'amortissement, etc.
• Mesure des pertes de puissance dans les fils de liaison des semi-conducteurs.
• Surveillance des formes d'onde de commutation dans les circuits électroniques de puissance (dispositifs MOSFET ou IGBT).

Informations supplémentaires :

• Longueurs de bobine disponibles : Différentes longueurs de bobine sont disponibles pour s'adapter à diverses applications.

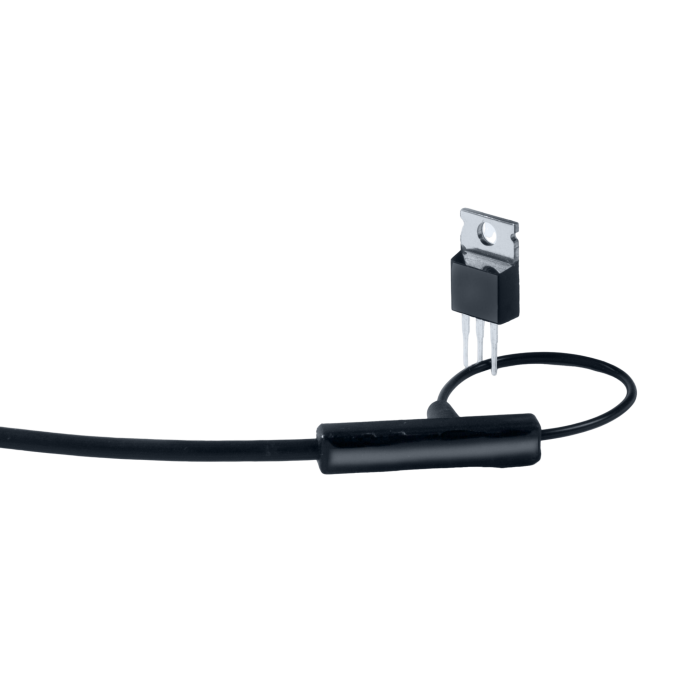

• Applications spécifiques : Surveillance des courants dans les dispositifs aussi petits que les MOSFET ou IGBT de type TO-220 ou TO-247.
