Description

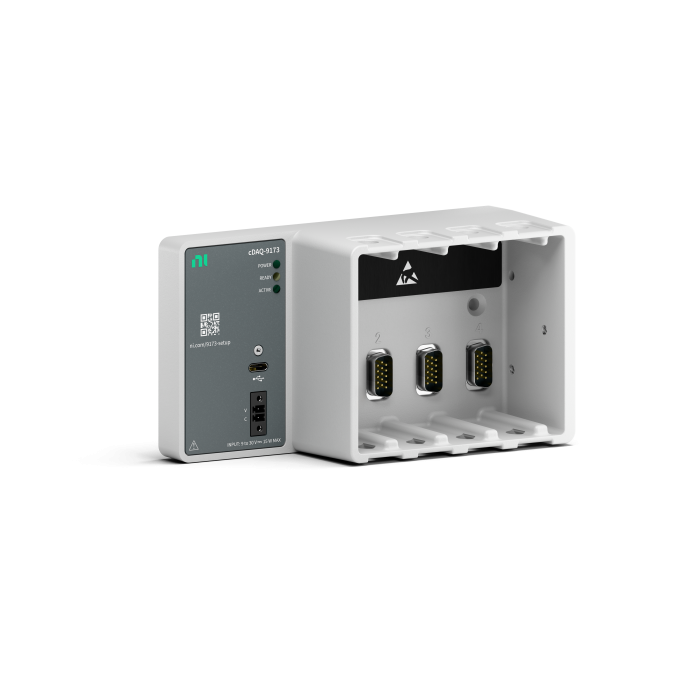

Le châssis cDAQ-9173 de National Instruments est un dispositif de mesure modulaire qui permet l'acquisition de données à partir de divers modules de la série C. Il est conçu pour offrir des performances élevées et une grande fiabilité dans des environnements variés.
Avantages :
- Grande flexibilité grâce à la compatibilité avec les modules de la série C
- Haute précision et fiabilité des mesures
- Interface USB 3.0 pour des transferts de données rapides
- Conception robuste adaptée aux environnements industriels
Caractéristiques principales :
Dimensions
- 161,70 mm × 89,61 mm × 59,70 mm (6,366 in. × 3,528 in. × 2,350 in.)
- Poids (non chargé) : 603 g (21,27 oz)
Performances
- Entrée analogique : taille du FIFO d'entrée de 127 échantillons par emplacement
- Sortie analogique : taux de mise à jour maximal de 1,6 MS/s (multi-canaux, agrégé)
- Caractéristiques des formes d'onde numériques : fréquence d'horloge d'échantillonnage de sortie de 0 MHz à 10 MHz
- Compteurs/Minuteries : 4 compteurs/minuteries avec une résolution de 32 bits
Environnement
- Température de fonctionnement : -20 °C à 55 °C
- Température de stockage : -40 °C à 85 °C
- Humidité de fonctionnement : 10% à 90% HR, sans condensation
- Indice de protection : IP 40
- Altitude maximale : 5 000 m
Interface
- Interface USB 3.0
- Nombre de flux de données haute performance : 7
- Types de flux de données disponibles : entrée analogique, sortie analogique, entrée numérique, sortie numérique, entrée compteur/minuterie, sortie compteur/minuterie, NI-XNET
Alimentation
- Consommation d'énergie depuis l'USB : 5 V, 500 mA maximum
- Mode suspendu : 2,5 mA maximum
Caractéristiques supplémentaires
- Précision de l'horloge : 50 ppm
- Modes de forme d'onde AO : forme d'onde non périodique, régénération de forme d'onde périodique à partir de la mémoire embarquée, régénération de forme d'onde périodique à partir du tampon hôte avec mise à jour dynamique
- Nombre de canaux de sortie analogique pris en charge : 16 pour les tâches temporisées par le matériel
Applications :
- Acquisition de données pour les tests et mesures
- Contrôle et automatisation des processus industriels
- Recherche et développement en laboratoire
- Surveillance des conditions environnementales
