Description
Le cDAQ-9170 est un châssis de mesure modulaire conçu par National Instruments, offrant des capacités avancées de collecte de données pour diverses applications industrielles et de recherche.
Avantages
- Flexibilité : Utilisation avec divers modules de la série C.
- Connectivité USB : Intégration facile dans les infrastructures réseau existantes.
- Capacité de mesure : Signaux analogiques et numériques.
- Synchronisation et déclenchement avancés : Fonctionnalités permettant des mesures précises et fiables.
- Conception compacte et légère : Facilité de transport et d'installation.
- Support pour des applications de mesure en temps réel : Idéal pour les environnements nécessitant des données instantanées et précises
Caractéristiques Principales
- LEDs : Indicateurs ACTIVE et READY.
- Port USB-C : Avec soulagement de la tension.
- Vis de mise à la terre du châssis.

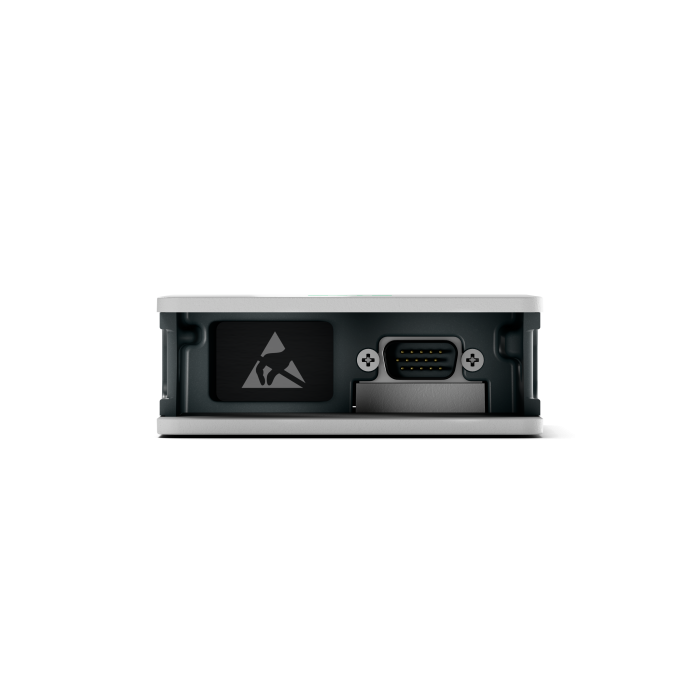

- Slot de module : Pour l'installation de modules C Series.
Caractéristiques Physiques
- Poids (non chargé) : 353 g (12.5 oz).
- Dimensions (non chargé) : 131.50 mm × 88.70 mm × 32.27 mm (5.177 in. × 3.492 in. × 1.271 in.).
- Type de sécurisation USB : Vis de serrage sur câble USB verrouillable (numéro de pièce 758787-01 ou 769493-01).
- Couple de serrage pour vis de sécurisation USB : 0.41 N·m (3.6 lb·in).
- Couple de serrage pour vis de mise à la terre : 0.76 N·m (6.7 lb·in).
Entrée Analogique
- Taille du FIFO : 127 échantillons.
- Taux d'échantillonnage maximal : Déterminé par le module C Series.
- Précision de la synchronisation : 50 ppm du taux d'échantillonnage.
- Résolution de la synchronisation : 12.5 ns.
- Nombre de canaux supportés : Déterminé par le module C Series.
Sortie Analogique
- Nombre de canaux supportés (tâche synchronisée matériel) : Régénération à bord 16, non régénération déterminée par le module C Series.
- Taux de mise à jour maximal : Régénération à bord 1.6 MS/s (multi-canaux, agrégat), non régénération déterminée par le module C Series.
- Précision de la synchronisation : 50 ppm du taux d'échantillonnage.
- Résolution de la synchronisation : 12.5 ns.
- Taille du FIFO de sortie : Régénération à bord 8,191 échantillons partagés entre les canaux utilisés, non régénération 127 échantillons.
Caractéristiques des Ondes Numériques
- Acquisition d'ondes (DI) FIFO : Modules parallèles 511 échantillons, modules série 63 échantillons.
- Génération d'ondes (DO) FIFO : Modules parallèles 2,047 échantillons par slot, modules série 63 échantillons par slot.
- Fréquence d'horloge d'échantillonnage d'entrée numérique : 0 MHz à 10 MHz.
- Fréquence d'horloge d'échantillonnage de sortie numérique : 0 MHz à 10 MHz.
Compteurs/Minuteries Polyvalents
- Nombre de compteurs/minuteries : 4.
- Résolution : 32 bits.
- Mesures de compteur : Comptage de bords, impulsion, semi-période, période, séparation de deux bords, largeur d'impulsion.
- Mesures de position : Encodage quadrature X1, X2, X4 avec rechargement du canal Z; encodage à deux impulsions.
- Applications de sortie : Impulsion, train d'impulsions avec mises à jour dynamiques, division de fréquence, échantillonnage équivalent.
- Horloges de base internes : 80 MHz, 20 MHz, 100 kHz.
- Fréquence d'horloge de base externe : 0 MHz à 20 MHz.
- Précision de l'horloge de base : 50 ppm.
- Fréquence de sortie : 0 MHz à 20 MHz.
- Entrées : Gate, Source, HW_Arm, Aux, A, B, Z, Up_Down.
- Options de routage pour les entrées : Tout module PFI, déclencheur analogique, nombreux signaux internes.
- FIFO dédié : FIFO de 127 échantillons.
Générateur de Fréquence
- Nombre de canaux : 1.
- Horloges de base : 20 MHz, 10 MHz, 100 kHz.
- Diviseurs : 1 à 16 (entiers).
- Précision de l'horloge de base : 50 ppm.
Caractéristiques Environnementales
- Température de fonctionnement : -20 °C à 55 °C.
- Température de stockage : -40 °C à 85 °C.
- Humidité de fonctionnement : 10% à 90% RH, sans condensation.
- Humidité de stockage : 5% à 95% RH, sans condensation.
- Protection contre l'intrusion : IP 40.
- Degré de pollution : 2.
- Altitude maximale : 5,000 m.
- Choc opérationnel : 30 g pic, demi-sinus, impulsion de 11 ms.
- Vibration aléatoire : 5 à 500 Hz, 0.3g rms en fonctionnement, 2.4g rms en non fonctionnement.
Exigences en Matière d'Alimentation
- Consommation d'énergie via USB : 5 V, 500 mA maximum.
- Mode suspendu : 2.5 mA maximum.
- Interface de bus : USB 2.0 Hi-Speed.
Applications
- Industrie : Surveillance et contrôle des processus industriels.
- Recherche : Collecte de données pour des expériences scientifiques.
- Automatisation : Intégration dans des systèmes automatisés pour la gestion de la production.
- Tests et mesures : Utilisation dans les laboratoires pour des tests de performance et de qualité.
- Développement de produits : Aide à la conception et au développement de nouveaux produits grâce à des mesures précises
