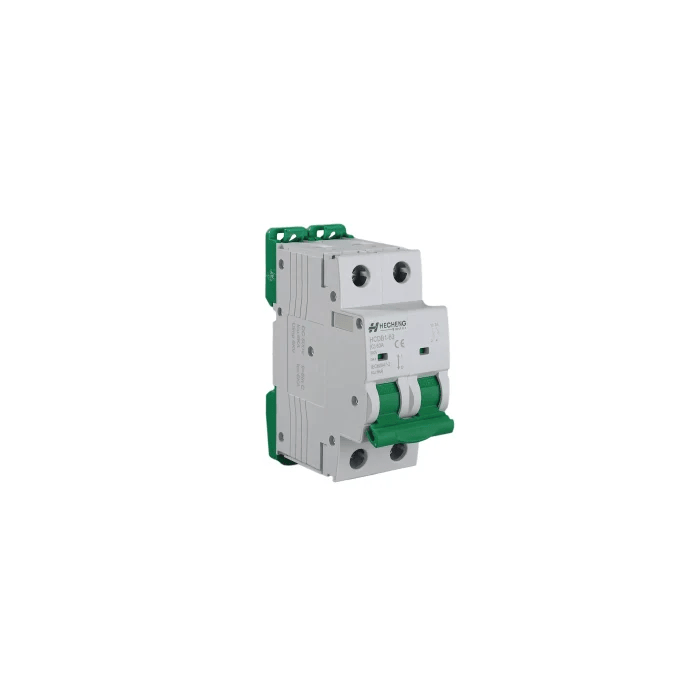

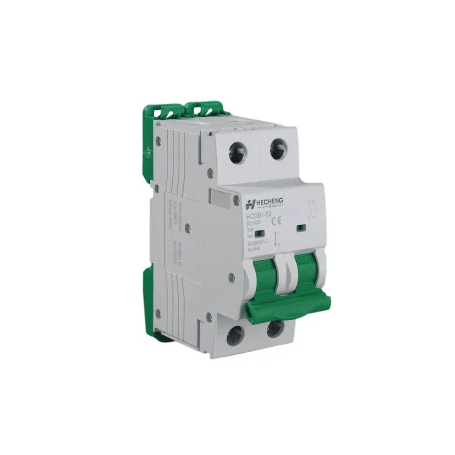

Disjoncteur miniature MCB ( 230 V - 1000 V ) | HIITIO

Les disjoncteurs miniatures (MCB) sont des dispositifs de protection électrique conçus pour protéger les circuits contre les surcharges et les courts-circuits. Ils sont disponibles en versions AC et DC, offrant une protection fiable et efficace pour diverses applications électriques.

Avantages :

• Protection contre les surcharges et les courts-circuits
• Convient aux applications non polarisées et polarisées
• Durée de vie mécanique et électrique élevée
• Certifications internationales (SEMKO, RoHS, REACH, CE)
• Installation facile sur rail DIN

Caractéristiques principales :

• Courant nominal :

  • AC MCB : 80A, 100A, 125A
  • DC MCB : 6A, 10A, 16A, 20A, 25A, 32A, 40A, 50A, 63A

• Tension d'isolation nominale :

  • AC MCB : 230V (1P), 400V (2P/3P/4P)
  • DC MCB : 250V (1P), 500V (2P), 750V (3P), 1000V (4P)

• Tension de fonctionnement nominale :

  • AC MCB : 230VAC (1P), 400VAC (2P/3P/4P)
  • DC MCB : 250VDC (1P), 500VDC (2P), 750VDC (3P), 1000VDC (4P)

• Type de déclenchement :

  • AC MCB : Thermomagnétique
  • DC MCB : Thermomagnétique

• Capacité de coupure en court-circuit ultime :

  • AC MCB : 10kA
  • DC MCB : 10kA

• Capacité de coupure en court-circuit de service :

  • AC MCB : 7.5kA
  • DC MCB : 7.5kA

• Durée de vie électrique :

  • AC MCB : 20,000 cycles
  • DC MCB : 4,000 cycles

• Durée de vie mécanique :

  • AC MCB : 20,000 cycles
  • DC MCB : 20,000 cycles

• Catégorie de surtension :

  • AC MCB : III
  • DC MCB : III

• Degré de pollution :

  • AC MCB : 3
  • DC MCB : 3

• Degré de protection :

  • AC MCB : IP20
  • DC MCB : IP20

• Température ambiante :

  • AC MCB : -5°C à +40°C
  • DC MCB : -5°C à +40°C

• Température de stockage :

  • AC MCB : -25°C à +70°C
  • DC MCB : -25°C à +70°C

• Altitude :

  • AC MCB : ≤ 2000m
  • DC MCB : ≤ 2000m

Applications :

• Protection des circuits de distribution électrique
• Applications industrielles et commerciales
• Protection des équipements sensibles
• Circuits de charge résistive et inductive
• Applications en courant continu pour les systèmes solaires et les installations de stockage d'énergie
