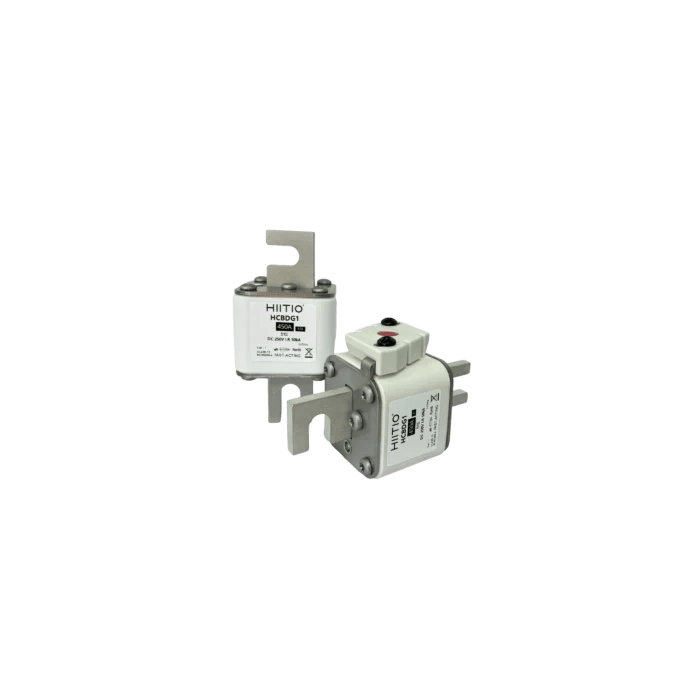

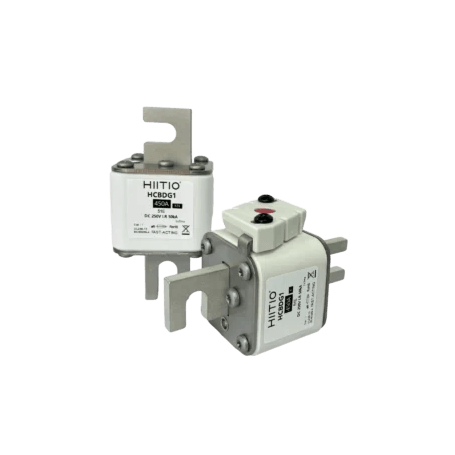

Nouveau Fusible à corps carré ( 400 A - 2000 A ) Agrandir l'image

Fusible à corps carré ( 400 A - 2000 A ) | HIITIO

Les fusibles à corps carré HIITIO sont des dispositifs de protection électrique spécialement conçus pour les applications haute tension DC.

Plus de détails

Description

Les fusibles à corps carré HIITIO sont des dispositifs de protection électrique spécialement conçus pour les applications haute tension DC. Avec leur boîtier céramique robuste et leur élément fusible en argent pur ou en composite argent-cuivre, ces fusibles offrent une protection fiable et rapide contre les surintensités dans les systèmes électriques critiques. Idéaux pour les systèmes de stockage d'énergie (ESS), les installations photovoltaïques et les applications industrielles exigeantes avec des tensions allant jusqu'à 2000V et des courants jusqu'à 3000A.

Avantages :

  • Capacité de coupure exceptionnelle atteignant 250kA avec forte limitation de courant
  • Résistance remarquable aux conditions environnementales extrêmes
  • Excellente résilience face aux variations de température et aux vibrations mécaniques
  • Options d'installation flexibles (boulonnage externe ou interne à tête plate)
  • Indication visuelle de l'état du fusible sur certains modèles
  • Conforme aux normes internationales rigoureuses: UL248.13, IEC60269.6, GB31465.6, JASO-D622, ISO8820.8 et CE
  • Certification selon le système de qualité IATF16949 pour l'industrie automobile

Caractéristiques principales :

  • Tensions nominales élevées: 500V, 1000V, 1500V et jusqu'à 2000V DC
  • Courants nominaux allant de 25A à 3000A
  • Capacité d'interruption impressionnante de 250kA
  • Boîtier céramique de haute qualité
  • Élément fusible en argent pur ou composite argent-cuivre
  • Disponible en différentes séries pour diverses applications:
    • Série standard à action rapide (faible I²t): HCHVT1500-59E
    • Série pour stockage d'énergie haute densité (haut I²t): HCBFG4-105E et HCBGM5-159E
    • Série spécifique photovoltaïque: HCPVT1500-74E
  • Maintenance minimale requise (remplacement simple après court-circuit)

Structure et conception :

  • Contacts à couteau pour une connexion sécurisée
  • Corps de fusible en céramique robuste
  • Tube fusible interne protégé
  • Plaques d'extrémité incluant des boucles de fixation
  • Fils de détection pour une performance précise
  • Matériau à effet de fusion régulant la performance de coupure
  • Indicateurs visuels ou interrupteurs à pression sur certains modèles

Principe de fonctionnement :

  • Détection de courant: Le fusible identifie lorsque le courant dépasse sa valeur nominale
  • Déclenchement à haute température: Le matériau conducteur interne chauffe et se dilate
  • Interruption du circuit: Le matériau conducteur fond ou se rompt, interrompant le circuit
  • Restauration du courant: Le fusible doit être remplacé pour rétablir le fonctionnement normal

Applications :

  • Systèmes de stockage d'énergie (ESS): Protection des batteries, des convertisseurs et des lignes de connexion DC
  • Installations photovoltaïques: Sécurisation des panneaux solaires et des onduleurs contre les surcharges avec des modèles spécifiques comme HCPVT1500-59ES et HCPVT1500-74ES
  • Véhicules électriques: Protection des systèmes de propulsion et des batteries haute tension
  • Transport ferroviaire: Sécurisation des systèmes électriques des trains et des infrastructures
  • Applications marines: Protection des systèmes électriques des navires
  • Installations industrielles: Sécurisation des équipements haute puissance et des systèmes de distribution d'énergie
