Description

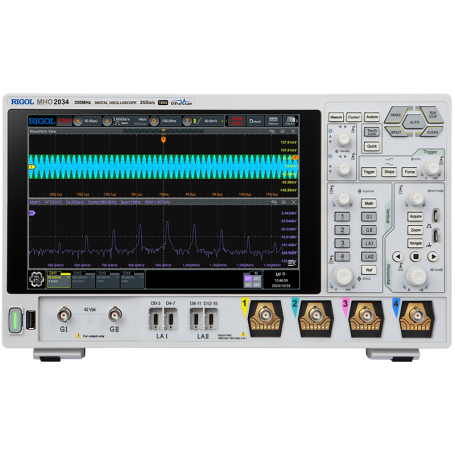

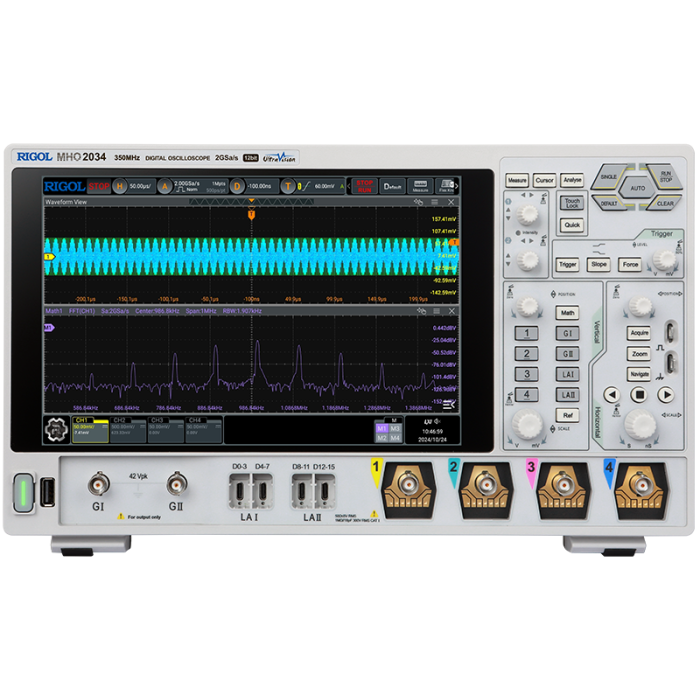

La série RIGOL MHO2000 est basée sur la nouvelle plateforme technologique Centaurus. Elle combine une résolution verticale 12 bits (jusqu’à 16 bits en mode High Resolution), une bande passante jusqu’à 350 MHz et une profondeur mémoire de 500 Mpts. Conçue pour les environnements de R&D, d’enseignement et d’industrialisation, elle offre une excellente précision de mesure et une capacité de capture rapide des événements transitoires.
Avantages
- Taux de capture élevé jusqu’à 1 000 000 wfms/s pour détecter les anomalies rares
- Résolution 12 bits native améliorant la précision des mesures
- Mode haute résolution 16 bits pour l’analyse de signaux faibles
- Mémoire profonde 500 Mpts pour les acquisitions longues durées
- Écran tactile HD 10,1” pour une navigation intuitive
- Alimentation par batterie pack pour une grande flexibilité en environnement mobile
- Évolutif via options logicielles (protocoles, AWG, Power Analysis)
- Mise à jour logicielle en ligne
Caractéristiques principales
- Résolution : 12 bits (jusqu'à 16 bits en mode haute résolution)
- Bande passante : 200 MHz ou 350 MHz selon modèle
- Canaux : 4 analogiques + 1 canal de déclenchement externe
- Voies numériques : 16 (avec sonde logique optionnelle)
- Taux d'échantillonnage : jusqu'à 2 GSa/s
- Profondeur mémoire : 500 Mpts
- Sensibilité verticale : jusqu'à 200 μV/div
- Détection de glitch : événements rapides capturés avec précision
- Écran : 10,1 pouces, 1280 × 800, tactile haute définition
- Interfaces : USB Device, USB Host, LAN (LXI), HDMI
- Référence 10 MHz : entrée/sortie
- Stockage interne : mémoire intégrée
Options disponibles
- MHO2000-AWG : Générateur de fonctions 2 voies intégré
- MHO2000-PWRA : Module d’analyse de puissance
- MHO2000-BND : Bundle regroupant les options protocoles et analyse
- Décodage de protocoles série (CAN, LIN, I2C, SPI, UART, etc.)
Applications
- Conception et débogage de circuits électroniques
- Analyse de signaux numériques et mixtes
- Tests de performance et de fiabilité
- Recherche et développement
- Éducation et formation technique
- Validation systèmes embarqués
Pourquoi choisir la série RIGOL MHO2000 ?
La série MHO2000 offre un excellent compromis entre précision 12 bits, mémoire profonde et fonctionnalités avancées, dans un format compact et évolutif. Elle constitue une solution performante et économique pour les laboratoires souhaitant accéder aux technologies haute résolution RIGOL.
Spécifications et modèles disponibles
Modèles oscilloscopes
| Modèles | MHO2024 | MHO2034 |
|---|
| Bande passante |
200 MHz |
350 MHz |
| Temps de montée (typ.) |
2 ns |
1,4 ns |
| Voies analogiques |
4 |
4 |
| Voies numériques |
16 (sonde optionnelle) |
16 (sonde optionnelle) |
| Taux d’échantillonnage |
2 GSa/s |
2 GSa/s |
| Mémoire maximale |
500 Mpts |
500 Mpts |
| Résolution verticale |
12 bits (16 bits HR) |
12 bits (16 bits HR) |
Options disponibles
| Référence | Type | Description |
|---|
| MHO2000-AWG |
Option matérielle |
Générateur de fonctions / formes d’onde arbitraires 2 voies intégré, jusqu’à 50 MHz, 1 GSa/s, 16 bits. |
| MHO2000-PWRA |
Option logicielle |
Module d’analyse de puissance : puissance instantanée, moyenne, facteur de puissance, énergie et pertes de commutation. |
| MHO2000-BND |
Bundle logiciel |
Pack regroupant plusieurs options d’analyse et de décodage protocoles (incluant généralement PWRA et options bus selon configuration). |
