Oscilloscope numérique – 1 GHz / 4 GSa/s, 12 bits haute résolution : MHO98 | Rigol

Le RIGOL MHO98 est un oscilloscope numérique de haute performance offrant une bande passante de 1 GHz et une résolution verticale de 12 bits. Compact et intuitif, il combine une acquisition ultra-rapide (jusqu’à 1 000 000 formes d’onde/s) avec une profondeur mémoire de 500 Mpts, garantissant une visibilité parfaite sur les signaux complexes.

Grâce à ses 4 canaux analogiques, ses 16 voies numériques intégrées et son générateur arbitraire 2 canaux / 100 MHz (Bode plot inclus), le MHO98 répond aux besoins des ingénieurs en test, R&D et éducation exigeant une solution complète pour l’analyse de signaux mixtes.

Avantages :

• Résolution 12 bits pour des mesures précises et un faible bruit de fond.
• Bande passante jusqu’à 1 GHz et taux d’échantillonnage en temps réel de 4 GSa/s.
• Profondeur mémoire 500 Mpts permettant l’analyse de signaux longue durée.
• 16 voies logiques intégrées : véritable analyseur logique embarqué.
• AFG intégré : générateur de fonctions arbitraires 2 canaux, 100 MHz, résolution 16 bits.

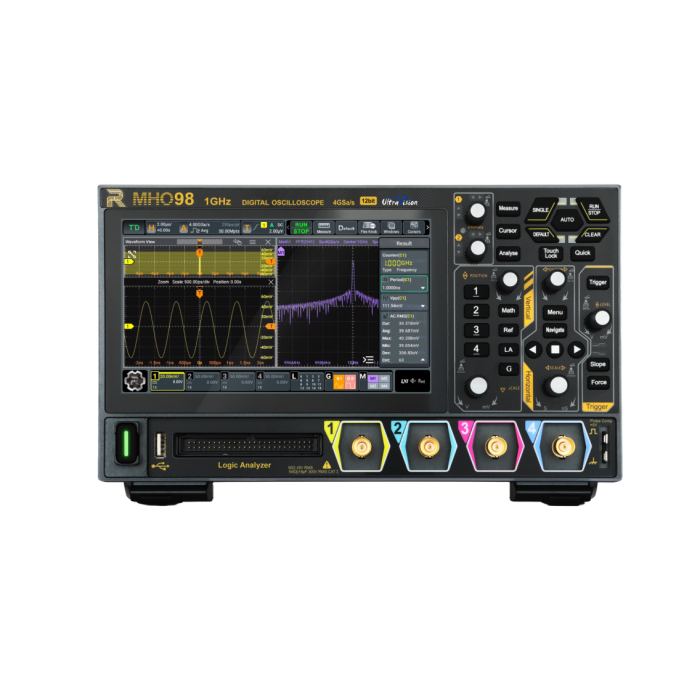

• Écran tactile capacitif 7’’ HD avec affichage phosphore numérique à 256 niveaux.
• Interface moderne : HDMI, LAN, USB Host/Device, compatibilité SCPI.

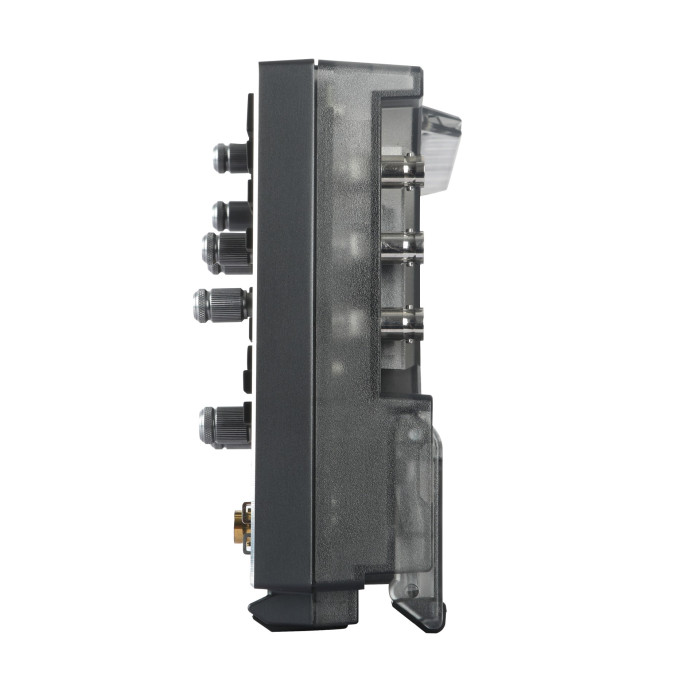

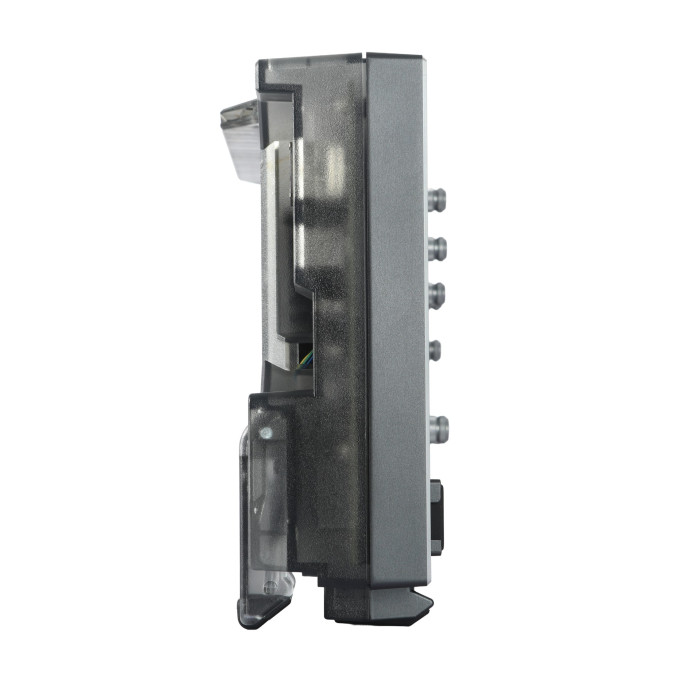

• Design robuste et compact (265 × 162 × 77 mm) – idéal pour banc de test ou formation.

Caractéristiques principales :

• Bande passante analogique : 1 GHz (1 voie), 800 MHz (2 voies), 400 MHz (4 voies).
• Nombre de voies : 4 analogiques + 16 numériques.
• Taux d’échantillonnage : jusqu’à 4 GSa/s en mode 1 voie.
• Profondeur mémoire : 500 Mpts par canal.
• Capture de forme d’onde : 1 000 000 wfms/s en mode rapide.
• Résolution verticale : 12 bits (jusqu’à 16 bits en mode haute résolution).
• Analyse série intégrée : RS-232, I²C, SPI, CAN, LIN, CAN-FD, FlexRay, I²S, MIL-STD-1553B.
• Écran : 7″ (1024 × 600) tactile, affichage phosphore 256 niveaux.

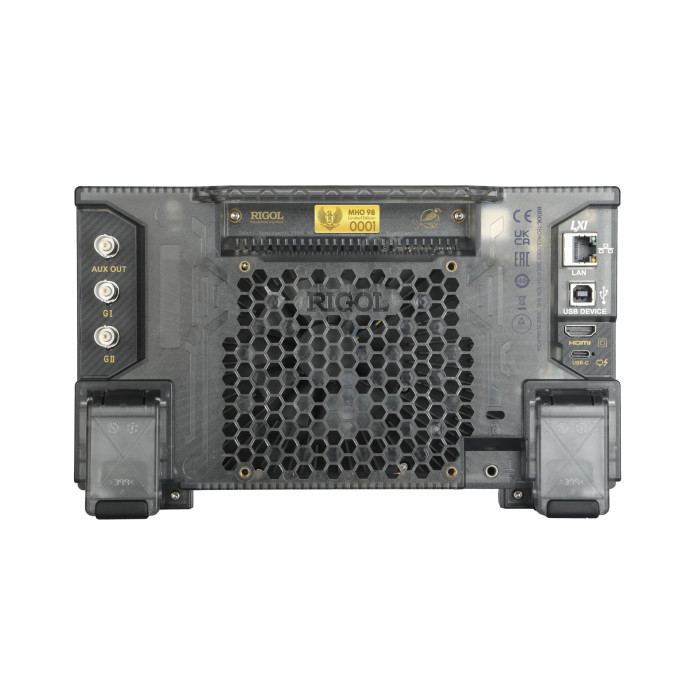

• Interfaces : USB2.0 Host/Device, LAN (100M), HDMI 1.4, interface Web LXI-C.
• Alimentation : Type-C 20 V / 5 A – Consommation ≤ 70 W.
• Poids : ≈ 1,6 kg (sans emballage).

Applications typiques :

• Débogage de systèmes embarqués et électroniques numériques.
• Analyse de signaux mixtes analogiques/numériques en R&D.
• Test et caractérisation d’alimentations à découpage (SMPS).
• Éducation, formation et laboratoires universitaires.
• Mesure de réponse en fréquence (Bode Plot), bus CAN/FlexRay automobile, I²C/SPI embarqué.

Pourquoi choisir le RIGOL MHO98 ?

Le RIGOL MHO98 combine la performance d’un oscilloscope haut de gamme et la polyvalence d’un analyseur logique et générateur de fonctions. Sa résolution 12 bits, sa profondeur 500 Mpts et sa bande passante 1 GHz le positionnent comme la référence incontournable pour les ingénieurs souhaitant une visualisation précise des signaux haute fréquence. Sa compatibilité SCPI, son interface Web intégrée et son système Android assurent une intégration parfaite dans les environnements de test modernes.
