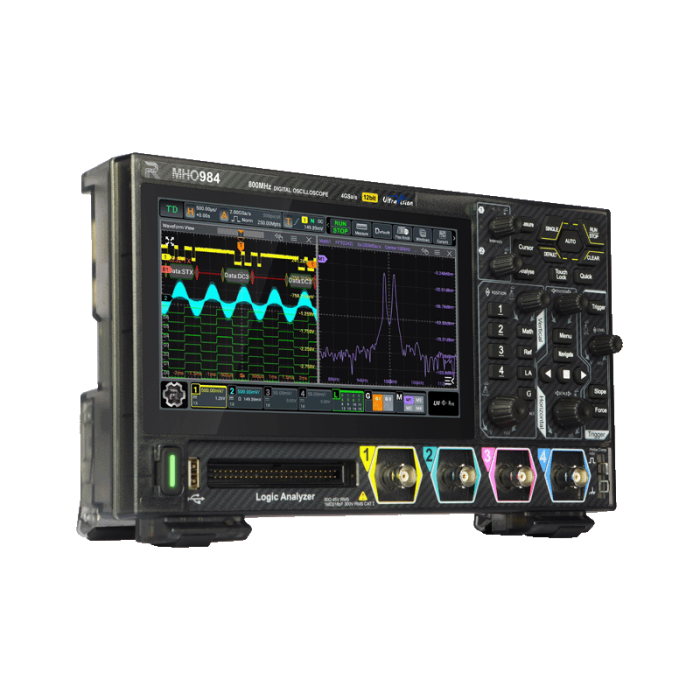

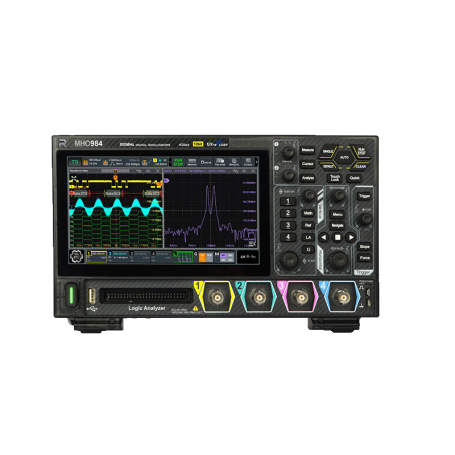

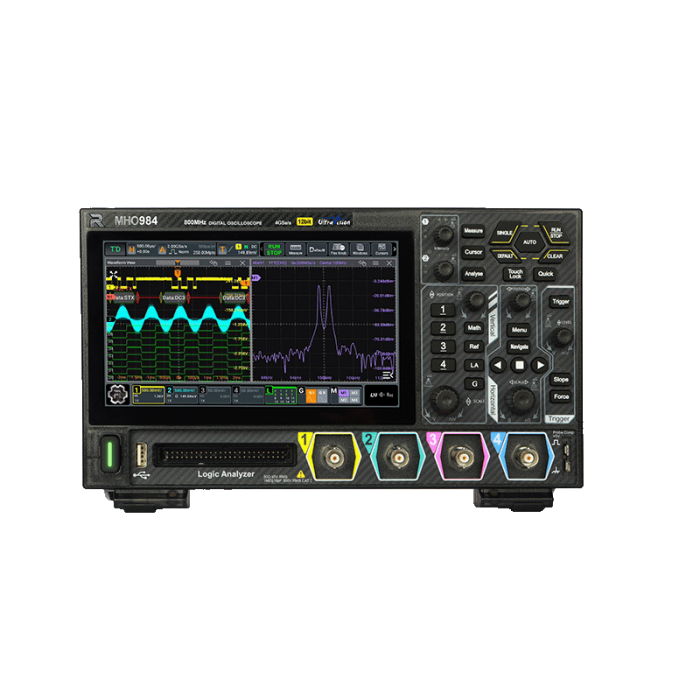

Oscilloscope numérique – Haute résolution et large bande passante (jusqu’à 4 GSa/s) : MHO900 | Rigol

La série RIGOL MHO900 redéfinit le standard d’entrée de gamme des oscilloscopes numériques en associant une résolution de 12 bits, une bande passante jusqu’à 800 MHz et un échantillonnage en temps réel jusqu’à 4 GSa/s. Compacte, tactile et intuitive, elle permet une analyse simultanée des signaux analogiques et numériques pour des applications variées de test, d’éducation, de R&D ou d’électronique embarquée.

Dotée d’un écran tactile capacitif 7’’ haute définition et d’un design moderne, la série MHO900 offre une interface fluide et ergonomique, compatible avec les standards LAN, HDMI et USB pour une intégration aisée dans tout environnement de test.

Avantages :

• Haute précision d’acquisition grâce à la résolution verticale 12 bits et une profondeur mémoire jusqu’à 500 Mpts.
• Vitesse de capture exceptionnelle : jusqu’à 1 000 000 formes d’onde/s.
• Polyvalence d’analyse : signaux analogiques, numériques (16 voies), bus série et Bode plot intégré.
• Écran tactile 7 pouces avec affichage phosphore numérique à 256 niveaux d’intensité.
• Architecture performante : processeur 6 cœurs ARM Cortex-A72 et OS Android.
• Évolutif : options de mise à niveau mémoire, bande passante et générateur de fonctions jusqu’à 100 MHz.

Caractéristiques principales :

• Bande passante analogique : 350 MHz à 800 MHz selon modèle (MHO934 / MHO954 / MHO984).
• Canaux analogiques : 4 – Échantillonnage jusqu’à 4 GSa/s.
• Canaux numériques : 16 (avec sonde logique PLA2216 optionnelle).
• Profondeur mémoire : 100 Mpts standard (option 500 Mpts).
• Résolution verticale : 12 bits (16 bits en mode haute résolution).
• Fréquence d’échantillonnage : 4 GSa/s en mono canal.
• Capture de forme d’onde : 1 000 000 wfms/s (mode enregistrement rapide).
• Écran : tactile capacitif 7’’ (1024×600 px).

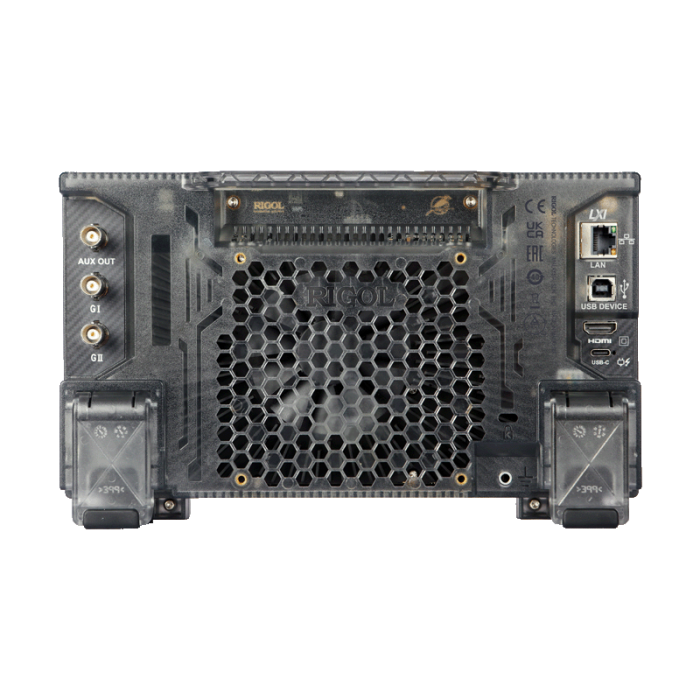

• Interfaces : USB Host/Device, LAN 100M, HDMI, interface web LXI-C.
• Générateur de fonctions intégré (option) : 2 canaux, jusqu’à 100 MHz, résolution 16 bits, Bode plot.
• Dimensions : 265 × 162 × 77 mm – Poids ≈ 1,6 kg.

Applications typiques :

• Analyse et validation de signaux dans la conception électronique embarquée.
• Tests de cartes d’alimentation, moteurs, capteurs et systèmes de commande.
• Éducation et formation en instrumentation électronique.
• Analyse de bus série : I²C, SPI, UART, CAN, LIN, FlexRay, MIL-STD-1553B.
• Mesures de réponse en fréquence (Bode plot) pour systèmes analogiques et de puissance.

Pourquoi choisir la série RIGOL MHO900 ?

La série MHO900 combine la qualité de mesure d’un instrument professionnel avec la flexibilité d’un oscilloscope moderne. Grâce à sa résolution de 12 bits et son architecture mixte analogique/numérique, elle offre une visibilité et une précision de mesure rarement égalées dans sa catégorie. Compatible avec un large choix de sondes RIGOL (actives, différentielles, de courant ou haute tension), elle s’adapte parfaitement aux besoins des ingénieurs, techniciens et formateurs exigeants.

Spécifications et modèles disponibles :
