Analyseur de puissance – 4 voies – sans options : PW3390-01 | HIOKI

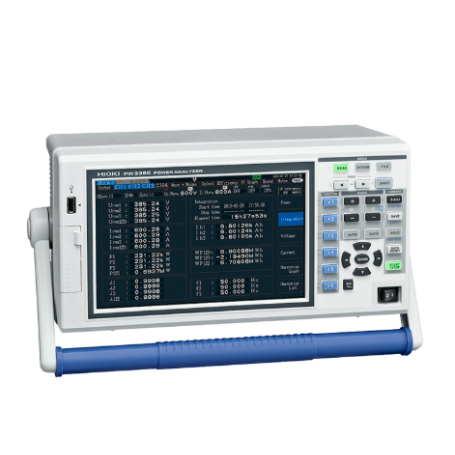

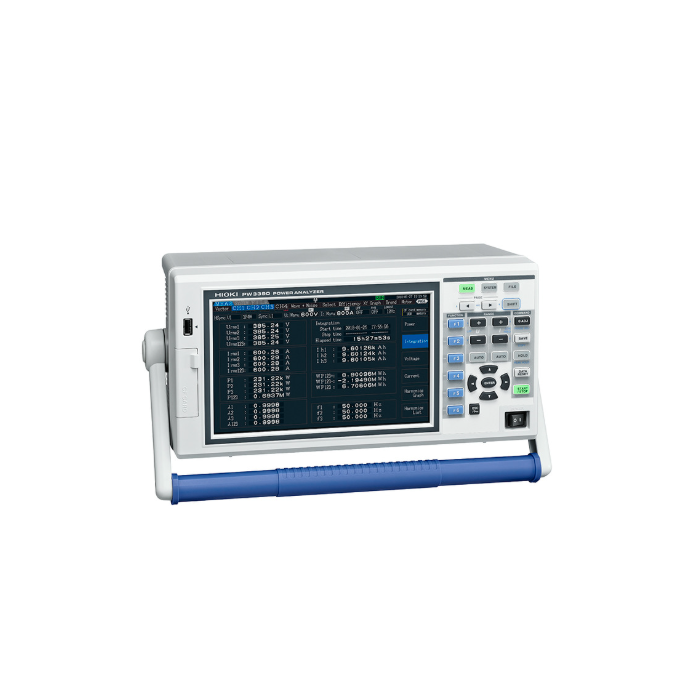

Le PW3390-01 est un analyseur de puissance 4 voies haute précision, conçu pour les mesures de puissance de DC à 200 kHz. Compact et léger, il est idéal pour l’analyse de moteurs et d’onduleurs dans les environnements de test mobiles ou en laboratoire.

Avantages

• Précision de base de ±0,04 % ±0,05 % f.s., parmi les meilleures de sa catégorie
• Bande passante de mesure jusqu’à 200 kHz avec réponse en amplitude et phase plate
• Format compact et léger pour une utilisation sur site
• Mesure simple avec capteurs de courant à pince
• Compatible Bluetooth® pour transmission vers enregistreurs Hioki (via adaptateur)

Caractéristiques principales

• Nombre de voies : 4 canaux d’entrée
• Plage de fréquence : DC, 0,5 Hz à 200 kHz
• Temps de calcul : 50 ms pour les mesures transitoires
• Analyse harmonique et affichage des formes d’onde instantanées
• Synchronisation possible jusqu’à 8 unités (32 canaux)
• Dimensions : env. 210 mm × 100 mm × 300 mm
• Poids : env. 3,3 kg

Applications typiques

• Analyse de rendement de moteurs et onduleurs
• Études harmoniques sur moteurs EV/HEV
• Évaluation de la consommation selon la norme WLTP
• Tests de conversion d’énergie dans les systèmes embarqués
• Mesures de puissance dans les environnements de R&D et de production

Informations complémentaires

Le PW3390-01 ne comprend pas de sortie analogique ni de fonctions d’analyse moteur. Ces options doivent être spécifiées à la commande (modèles PW3390-02 ou PW3390-03). Des capteurs de courant et cordons de tension sont requis pour les mesures et doivent être commandés séparément. Le modèle est certifié JCSS pour les mesures de puissance DC (ISO/IEC 17025)
