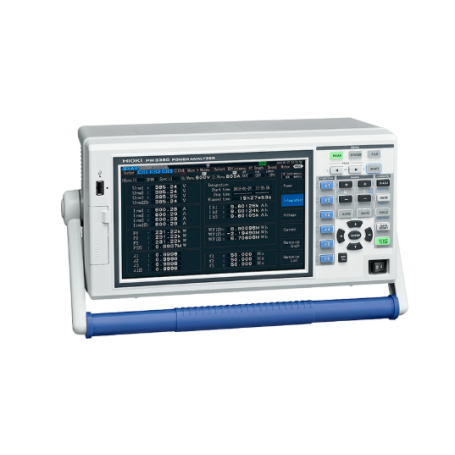

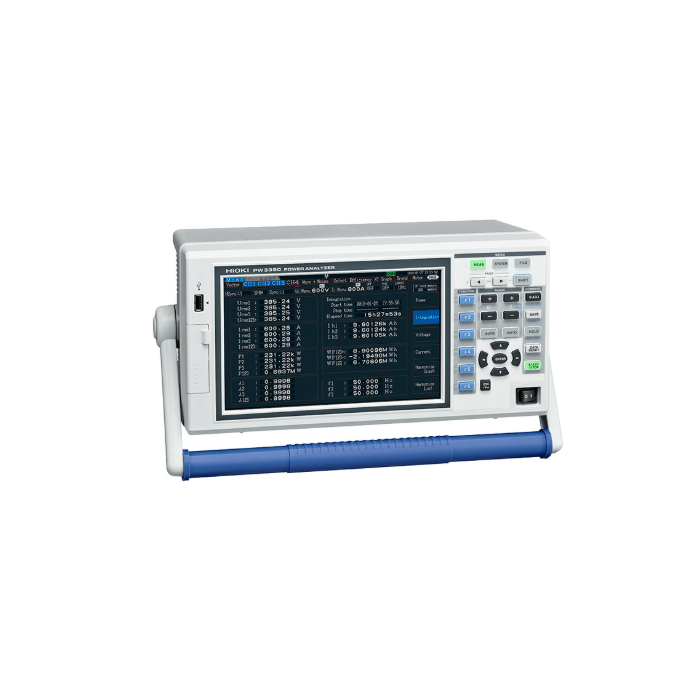

Analyseur de puissance – 4 voies, avec sortie analogique : PW3390-02 | HIOKI

Le PW3390-02 est un analyseur de puissance 4 voies haute précision, intégrant une sortie analogique (D/A). Compact et performant, il est conçu pour l’analyse de moteurs, d’onduleurs et de systèmes embarqués, avec une bande passante étendue jusqu’à 200 kHz.

Avantages

• Précision de base de ±0,04 % ±0,05 % f.s., parmi les meilleures de sa catégorie
• Sortie analogique intégrée pour une intégration dans les systèmes de supervision
• Bande passante de 200 kHz avec réponse plate en amplitude et phase
• Format compact et léger, idéal pour les mesures sur site
• Compatible Bluetooth® (via adaptateur) pour transmission vers enregistreurs Hioki
• Synchronisation possible jusqu’à 8 unités (32 canaux)

Caractéristiques principales

• Nombre de voies : 4 canaux d’entrée
• Plage de fréquence : DC, 0,5 Hz à 200 kHz
• Temps de calcul : 50 ms pour les mesures transitoires
• Analyse harmonique et affichage des formes d’onde instantanées
• Dimensions : env. 210 mm × 100 mm × 300 mm
• Poids : env. 3,3 kg

Applications typiques

• Analyse de rendement de moteurs et onduleurs
• Études harmoniques sur moteurs EV/HEV
• Évaluation de la consommation selon la norme WLTP
• Tests de conversion d’énergie dans les systèmes embarqués
• Mesures de puissance dans les environnements de R&D et de production

Informations complémentaires

Le PW3390-02 est livré sans capteurs de courant ni cordons de tension, à commander séparément. La sortie analogique est intégrée en usine et ne peut être ajoutée ultérieurement. Ce modèle est certifié JCSS pour les mesures de puissance DC, garantissant une traçabilité conforme à la norme ISO/IEC 17025.
