Description

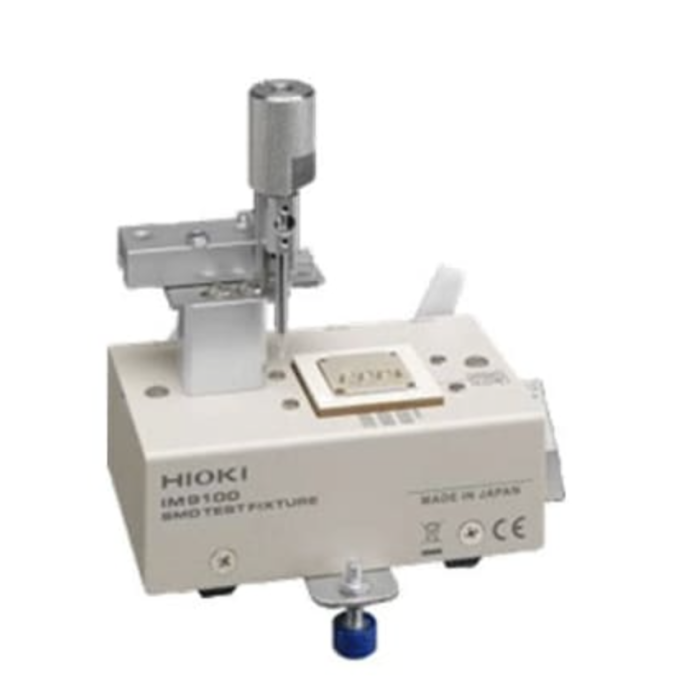

Le Hioki IM9100 est un support de test pour composants montés en surface (SMD), conçu pour les mesures de haute précision avec des analyseurs d’impédance et des ponts LCR. Grâce à sa connexion directe à quatre fils, il permet de tester des composants ultra-miniatures avec une grande fiabilité, notamment ceux dotés d’électrodes inférieures. Il est particulièrement adapté aux mesures de faible impédance et aux applications haute fréquence jusqu’à 8 MHz.
Avantages
- Connexion directe à quatre fils : Réduit les erreurs de contact et améliore la précision des mesures.
- Compatibilité avec composants miniatures : Prend en charge des tailles de composants aussi petites que 0402 (01005).
- Utilisation simple et rapide : Permet un positionnement stable et reproductible des échantillons.
- Accessoires inclus : Livré avec des gabarits de court-circuit et d’ouverture pour la calibration.
Caractéristiques principales
- Type de connexion : Quatre fils (4-terminal), connecteurs BNC
- Fréquence de mesure : DC à 8 MHz
- Tailles de composants prises en charge :
- 0402 (01005)
- 0603 (0201)
- 1005 (0402)
- Accessoires fournis :
- 1 gabarit de court-circuit (toutes tailles)
- 2 gabarits d’ouverture (toutes tailles)
- 1 manuel d’utilisation
- Compatibilité : Analyseurs d’impédance Hioki (ex. IM758x)
Applications typiques
- Mesures d’impédance de composants SMD en R&D
- Contrôle qualité de composants passifs miniatures
- Évaluation de performances haute fréquence
- Tests de production en environnement de laboratoire
Informations complémentaires
Le IM9100 est un accessoire construit sur commande, conçu pour répondre aux exigences de précision des ingénieurs en électronique. Il est recommandé de l’utiliser dans un environnement contrôlé, à l’abri de l’humidité, des champs électromagnétiques intenses et des contaminants chimiques. Pour garantir des résultats optimaux, il est conseillé de procéder à une calibration régulière à l’aide des gabarits fournis.
